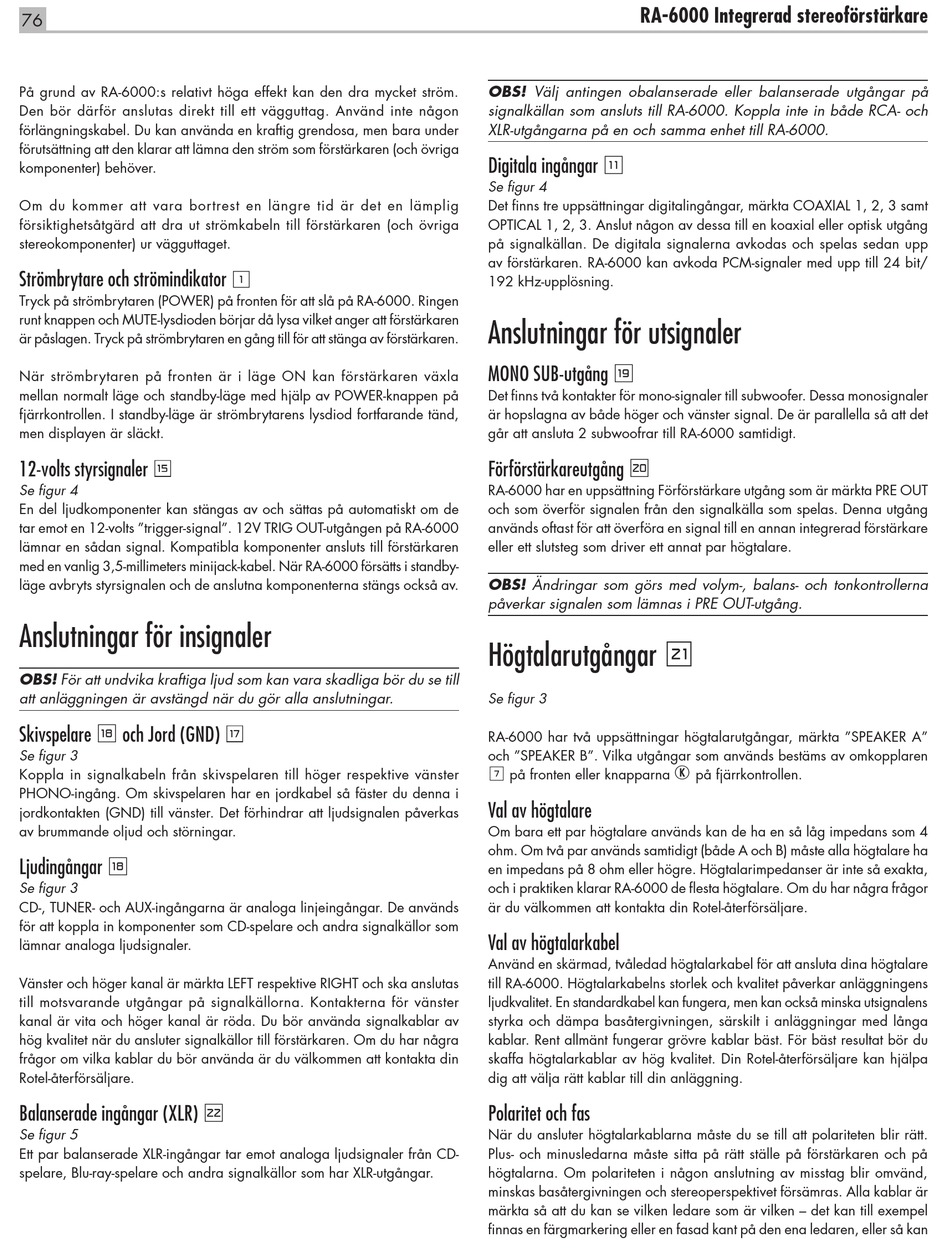

På grund av RA-6000:s relativt höga effekt kan den dra mycket ström.
Den bör därför anslutas direkt till ett vägguttag. Använd inte någon
förlängningskabel. Du kan använda en kraftig grendosa, men bara under
förutsättning att den klarar att lämna den ström som förstärkaren (och övriga
komponenter) behöver.
Om du kommer att vara bortrest en längre tid är det en lämplig
försiktighetsåtgärd att dra ut strömkabeln till förstärkaren (och övriga
stereokomponenter) ur vägguttaget.
Strömbrytare och strömindikator 1
Tryck på strömbrytaren (POWER) på fronten för att slå på RA-6000. Ringen
runt knappen och MUTE-lysdioden börjar då lysa vilket anger att förstärkaren
är påslagen. Tryck på strömbrytaren en gång till för att stänga av förstärkaren.
När strömbrytaren på fronten är i läge ON kan förstärkaren växla
mellan normalt läge och standby-läge med hjälp av POWER-knappen på
fjärrkontrollen. I standby-läge är strömbrytarens lysdiod fortfarande tänd,
men displayen är släckt.
12‑volts styrsignaler e
Se figur 4
En del ljudkomponenter kan stängas av och sättas på automatiskt om de
tar emot en 12-volts "trigger-signal". 12V TRIG OUT-utgången på RA-6000
lämnar en sådan signal. Kompatibla komponenter ansluts till förstärkaren
med en vanlig 3,5-millimeters minijack-kabel. När RA-6000 försätts i standby-
läge avbryts styrsignalen och de anslutna komponenterna stängs också av.
Anslutningar för insignaler
OBS! För att undvika kraftiga ljud som kan vara skadliga bör du se till
att anläggningen är avstängd när du gör alla anslutningar.
Skivspelare och Jord (GND) t
y
Se figur 3
Koppla in signalkabeln från skivspelaren till höger respektive vänster
PHONO-ingång. Om skivspelaren har en jordkabel så fäster du denna i
jordkontakten (GND) till vänster. Det förhindrar att ljudsignalen påverkas
av brummande oljud och störningar.
Ljudingångar
y
Se figur 3
CD-, TUNER- och AUX-ingångarna är analoga linjeingångar. De används
för att koppla in komponenter som CD-spelare och andra signalkällor som
lämnar analoga ljudsignaler.
Vänster och höger kanal är märkta LEFT respektive RIGHT och ska anslutas
till motsvarande utgångar på signalkällorna. Kontakterna för vänster
kanal är vita och höger kanal är röda. Du bör använda signalkablar av
hög kvalitet när du ansluter signalkällor till förstärkaren. Om du har några
frågor om vilka kablar du bör använda är du välkommen att kontakta din
Rotel-återförsäljare.
Balanserade ingångar (XLR)
Se figur 5
Ett par balanserade XLR-ingångar tar emot analoga ljudsignaler från CD-
spelare, Blu-ray-spelare och andra signalkällor som har XLR-utgångar.
p
RA‑6000 Integrerad stereoförstärkare
OBS! Välj antingen obalanserade eller balanserade utgångar på
signalkällan som ansluts till RA‑6000. Koppla inte in både RCA‑ och
XLR‑utgångarna på en och samma enhet till RA‑6000.
Digitala ingångar
-
Se figur 4
Det finns tre uppsättningar digitalingångar, märkta COAXIAL 1, 2, 3 samt
OPTICAL 1, 2, 3. Anslut någon av dessa till en koaxial eller optisk utgång
på signalkällan. De digitala signalerna avkodas och spelas sedan upp
av förstärkaren. RA-6000 kan avkoda PCM-signaler med upp till 24 bit/
192 kHz-upplösning.
Anslutningar för utsignaler
MONO SUB‑utgång
u
Det finns två kontakter för mono-signaler till subwoofer. Dessa monosignaler
är hopslagna av både höger och vänster signal. De är parallella så att det
går att ansluta 2 subwoofrar till RA-6000 samtidigt.
Förförstärkareutgång
i
RA-6000 har en uppsättning Förförstärkare utgång som är märkta PRE OUT
och som överför signalen från den signalkälla som spelas. Denna utgång
används oftast för att överföra en signal till en annan integrerad förstärkare
eller ett slutsteg som driver ett annat par högtalare.
OBS! Ändringar som görs med volym‑, balans‑ och tonkontrollerna
påverkar signalen som lämnas i PRE OUT‑utgång.
Högtalarutgångar o
Se figur 3
RA-6000 har två uppsättningar högtalarutgångar, märkta "SPEAKER A"
och "SPEAKER B". Vilka utgångar som används bestäms av omkopplaren
på fronten eller knapparna
7
Val av högtalare
Om bara ett par högtalare används kan de ha en så låg impedans som 4
ohm. Om två par används samtidigt (både A och B) måste alla högtalare ha
en impedans på 8 ohm eller högre. Högtalarimpedanser är inte så exakta,
och i praktiken klarar RA-6000 de flesta högtalare. Om du har några frågor
är du välkommen att kontakta din Rotel-återförsäljare.
Val av högtalarkabel
Använd en skärmad, tvåledad högtalarkabel för att ansluta dina högtalare
till RA-6000. Högtalarkabelns storlek och kvalitet påverkar anläggningens
ljudkvalitet. En standardkabel kan fungera, men kan också minska utsignalens
styrka och dämpa basåtergivningen, särskilt i anläggningar med långa
kablar. Rent allmänt fungerar grövre kablar bäst. För bäst resultat bör du
skaffa högtalarkablar av hög kvalitet. Din Rotel-återförsäljare kan hjälpa
dig att välja rätt kablar till din anläggning.

Polaritet och fas

När du ansluter högtalarkablarna måste du se till att polariteten blir rätt.
Plus- och minusledarna måste sitta på rätt ställe på förstärkaren och på
högtalarna. Om polariteten i någon anslutning av misstag blir omvänd,
minskas basåtergivningen och stereoperspektivet försämras. Alla kablar är
märkta så att du kan se vilken ledare som är vilken – det kan till exempel
finnas en färgmarkering eller en fasad kant på den ena ledaren, eller så kan
K på fjärrkontrollen.
