Beschreibung
3.1 Aufbau
HINWEIS
In diesem Abschnitt sind im Wesentlichen
die Komponenten benannt, die für die Erfül-
lung der in dieser Betriebsanleitung beschrie-
benen Aufgaben relevant sind.
Gehäuse mit Gerätekomponenten
6
Technische Änderungen vorbehalten | 83057000iDE – Originalbetriebsanleitung | ait-deutschland GmbH

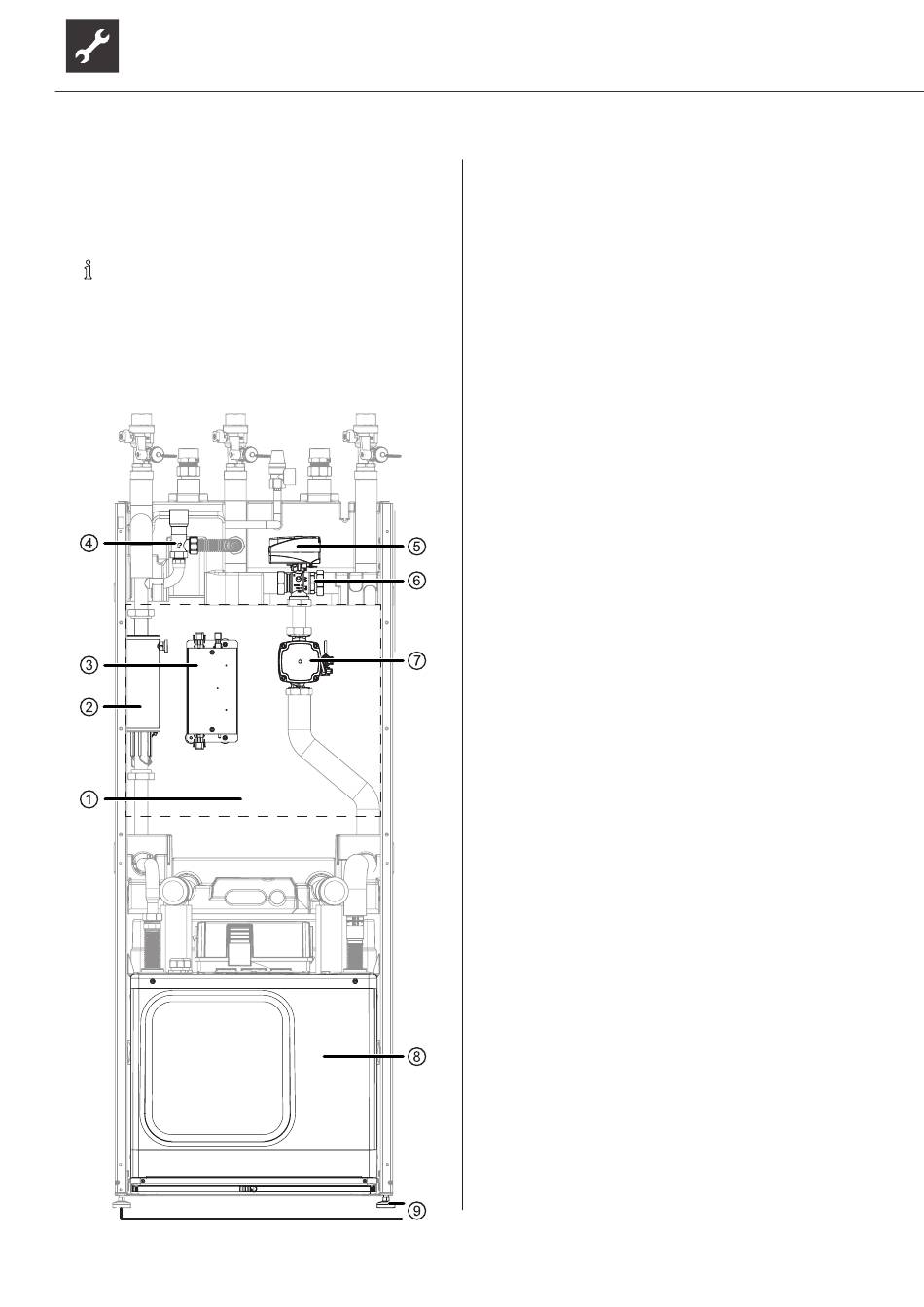

1 Elektrischer Schaltkasten
2 Heizelement
3 Manuelle Leistungsregulierung Heizstab
(MLRH), Zubehör
4 Überströmventil
5 Ventilmotor
6 3-Wege-Umschaltventil Heizkreis/
Trinkwarmwasser
7 Umwälzpumpe Heizkreis/Warmwasser
8 Modulbox
9 Höhenverstellbarer Fuß (4x)
Typenschild
Typenschilder sind an folgenden Stellen des Geräts
angebracht:
●
oben an der rechten Außenwand
●
links auf der Modulbox
Das Typenschild enthält ganz oben folgende Informa-
tionen:
●
Gerätetyp, Artikelnummer
●
Seriennummer, Geräteindex
Weiterhin enthält das Typenschild eine Übersicht über
die wichtigsten technischen Daten.
