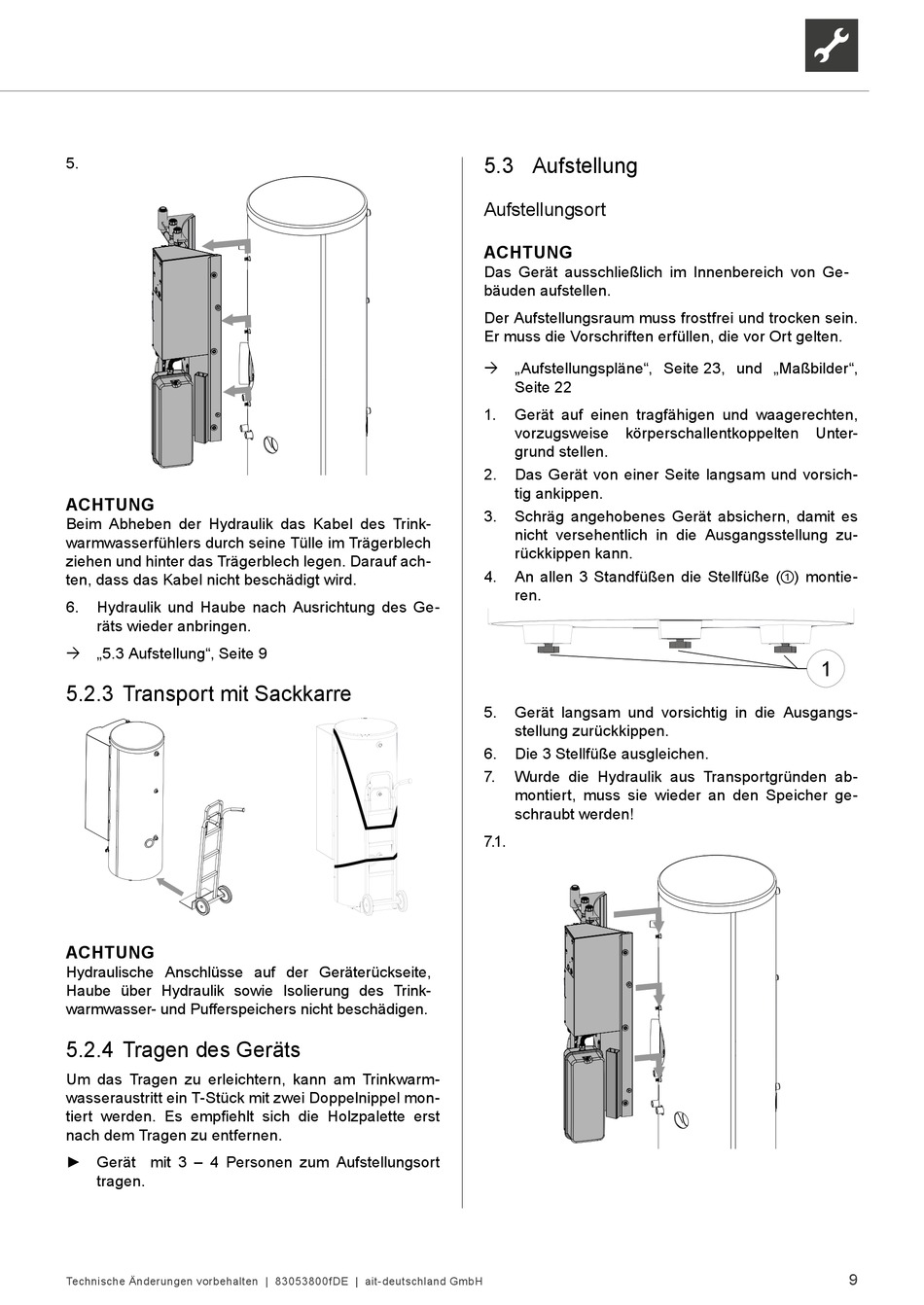

5.
ACHTUNG
Beim Abheben der Hydraulik das Kabel des Trink-
warmwasserfühlers durch seine Tülle im Trägerblech
ziehen und hinter das Trägerblech legen. Darauf ach-
ten, dass das Kabel nicht beschädigt wird.
6.
Hydraulik und Haube nach Ausrichtung des Ge-
räts wieder anbringen.
„5.3 Aufstellung", Seite 9
5.2.3 Transport mit Sackkarre
ACHTUNG
Hydraulische Anschlüsse auf der Geräterückseite,
Haube über Hydraulik sowie Isolierung des Trink-
warmwasser- und Pufferspeichers nicht beschädigen.
5.2.4 Tragen des Geräts
Um das Tragen zu erleichtern, kann am Trinkwarm-
wasseraustritt ein T-Stück mit zwei Doppelnippel mon-
tiert werden. Es empfiehlt sich die Holzpalette erst
nach dem Tragen zu entfernen.
► Gerät mit 3 – 4 Personen zum Aufstellungsort
tragen.
Technische Änderungen vorbehalten | 83053800fDE | ait-deutschland GmbH
5.3 Aufstellung
Aufstellungsort
ACHTUNG
Das Gerät ausschließlich im Innenbereich von Ge-
bäuden aufstellen.
Der Aufstellungsraum muss frostfrei und trocken sein.
Er muss die Vorschriften erfüllen, die vor Ort gelten.
„Aufstellungspläne", Seite 23, und „Maßbilder",
Seite 22
1.
Gerät auf einen tragfähigen und waagerechten,
vorzugsweise körperschallentkoppelten Unter-
grund stellen.
2.
Das Gerät von einer Seite langsam und vorsich-
tig ankippen.
3.
Schräg angehobenes Gerät absichern, damit es
nicht versehentlich in die Ausgangsstellung zu-
rückkippen kann.
4.
An allen 3 Standfüßen die Stellfüße (①) montie-
ren.
5.
Gerät langsam und vorsichtig in die Ausgangs-
stellung zurückkippen.
6.
Die 3 Stellfüße ausgleichen.
7.
Wurde die Hydraulik aus Transportgründen ab-
montiert, muss sie wieder an den Speicher ge-
schraubt werden!
7.1.
1
9
