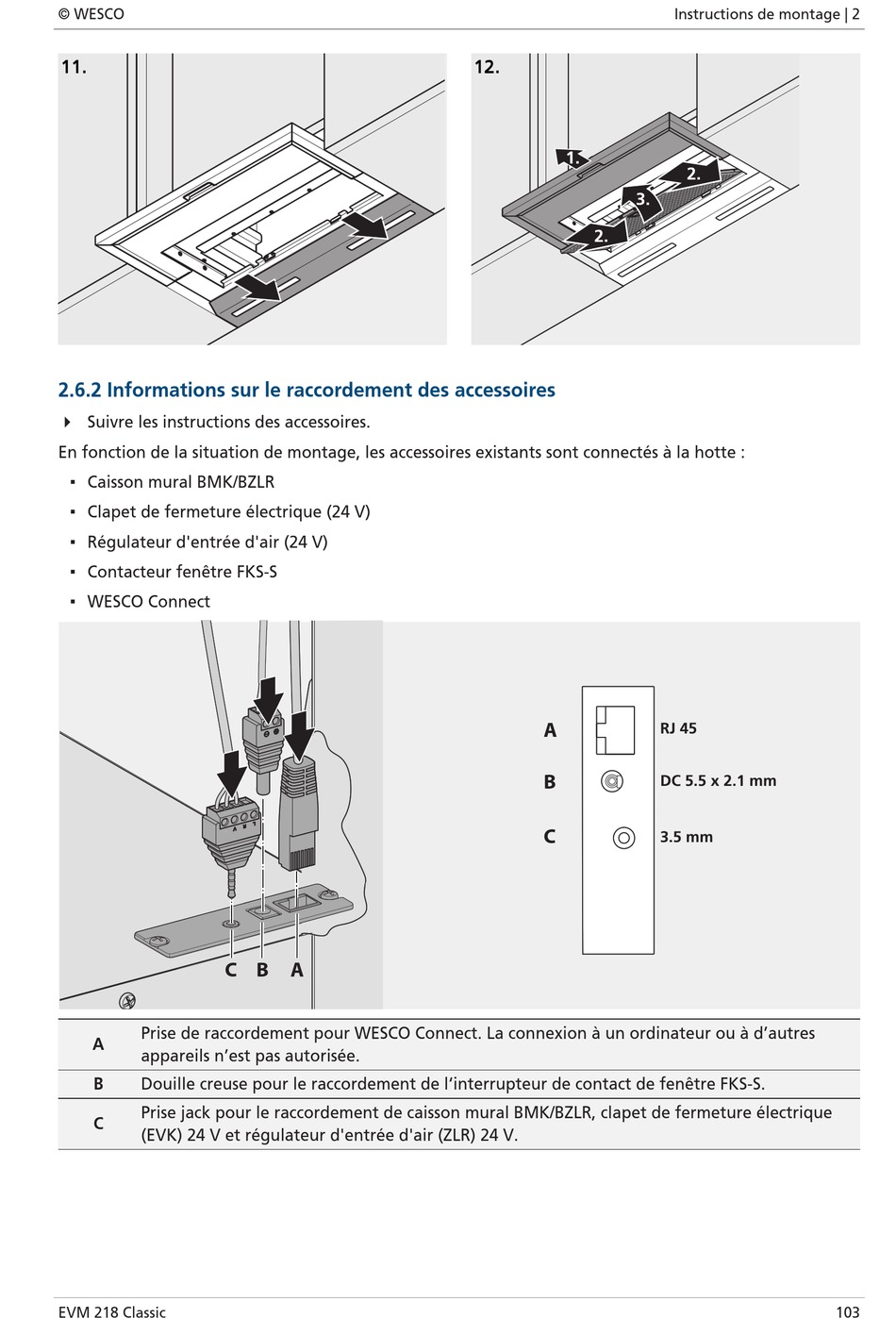

2.6.2 Informations sur le raccordement des accessoires

4 Suivre les instructions des accessoires.
En fonction de la situation de montage, les accessoires existants sont connectés à la hotte :
▪ Caisson mural BMK/BZLR
▪ Clapet de fermeture électrique (24 V)
▪ Régulateur d'entrée d'air (24 V)
▪ Contacteur fenêtre FKS-S
▪ WESCO Connect
C B
Prise de raccordement pour WESCO Connect. La connexion à un ordinateur ou à d'autres
A
appareils n'est pas autorisée.
B Douille creuse pour le raccordement de l'interrupteur de contact de fenêtre FKS-S.
Prise jack pour le raccordement de caisson mural BMK/BZLR, clapet de fermeture électrique
C
(EVK) 24 V et régulateur d'entrée d'air (ZLR) 24 V.
EVM 218 Classic
A
12.
1.
3.
2.
A
B
C
Instructions de montage | 2
2.
RJ 45
DC 5.5 x 2.1 mm
3.5 mm
