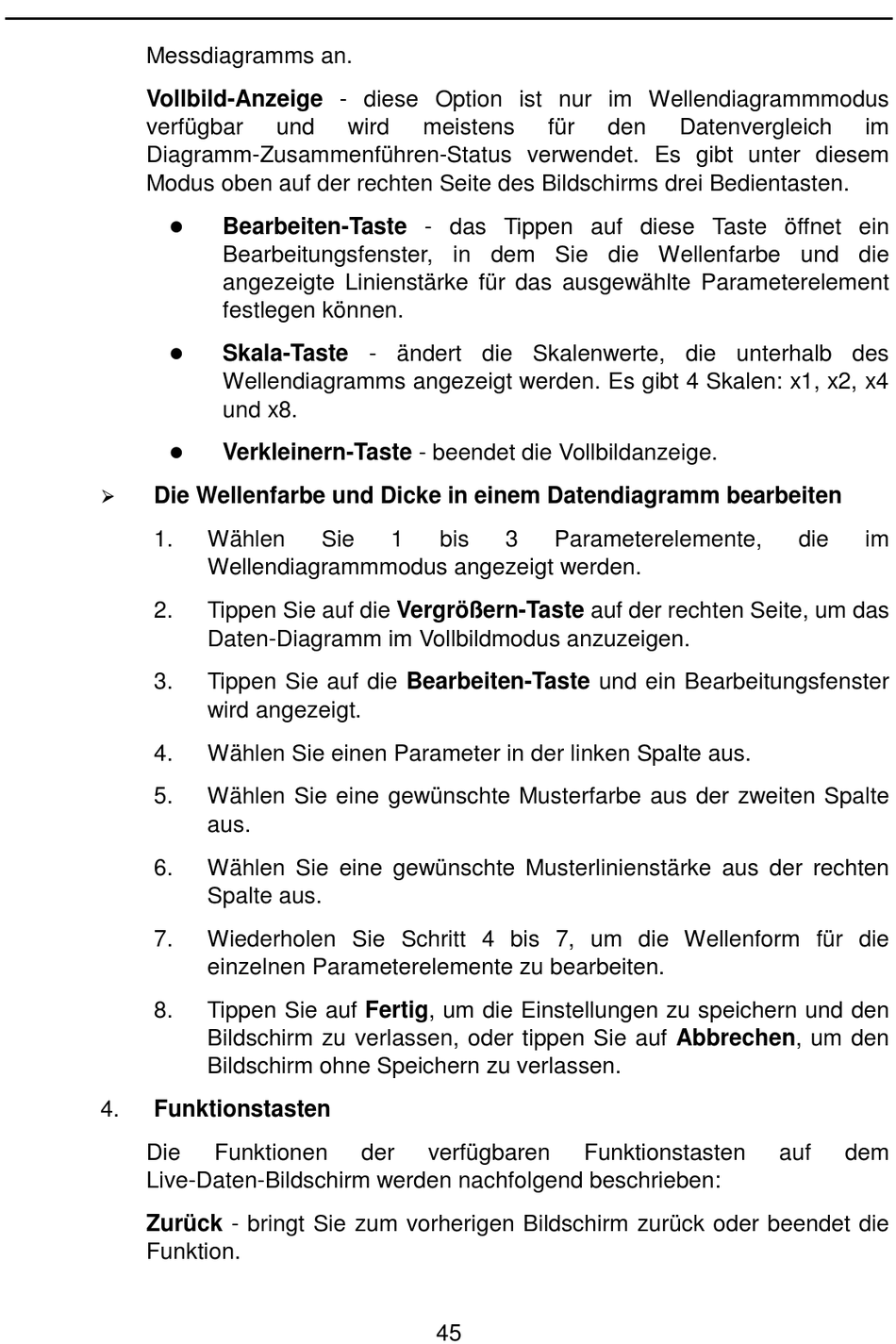

Messdiagramms an.
Vollbild-Anzeige - diese Option ist nur im Wellendiagrammmodus
verfügbar
Diagramm-Zusammenführen-Status verwendet. Es gibt unter diesem
Modus oben auf der rechten Seite des Bildschirms drei Bedientasten.
Bearbeiten-Taste - das Tippen auf diese Taste öffnet ein
Bearbeitungsfenster, in dem Sie die Wellenfarbe und die
angezeigte Linienstärke für das ausgewählte Parameterelement
festlegen können.
Skala-Taste - ändert die Skalenwerte, die unterhalb des
Wellendiagramms angezeigt werden. Es gibt 4 Skalen: x1, x2, x4
und x8.
Verkleinern-Taste - beendet die Vollbildanzeige.
Die Wellenfarbe und Dicke in einem Datendiagramm bearbeiten
1.
Wählen
Wellendiagrammmodus angezeigt werden.
2.
Tippen Sie auf die Vergrößern-Taste auf der rechten Seite, um das
Daten-Diagramm im Vollbildmodus anzuzeigen.
3.
Tippen Sie auf die Bearbeiten-Taste und ein Bearbeitungsfenster
wird angezeigt.
4.
Wählen Sie einen Parameter in der linken Spalte aus.
5.
Wählen Sie eine gewünschte Musterfarbe aus der zweiten Spalte
aus.
6.
Wählen Sie eine gewünschte Musterlinienstärke aus der rechten
Spalte aus.
7.
Wiederholen Sie Schritt 4 bis 7, um die Wellenform für die
einzelnen Parameterelemente zu bearbeiten.
8.
Tippen Sie auf Fertig, um die Einstellungen zu speichern und den
Bildschirm zu verlassen, oder tippen Sie auf Abbrechen, um den
Bildschirm ohne Speichern zu verlassen.
4.
Funktionstasten
Die
Funktionen
Live-Daten-Bildschirm werden nachfolgend beschrieben:
Zurück - bringt Sie zum vorherigen Bildschirm zurück oder beendet die
Funktion.
und
wird
meistens
Sie
1
bis
der
verfügbaren
45
für
den
3
Parameterelemente,
Funktionstasten
Datenvergleich
die
auf
dem
im
im
