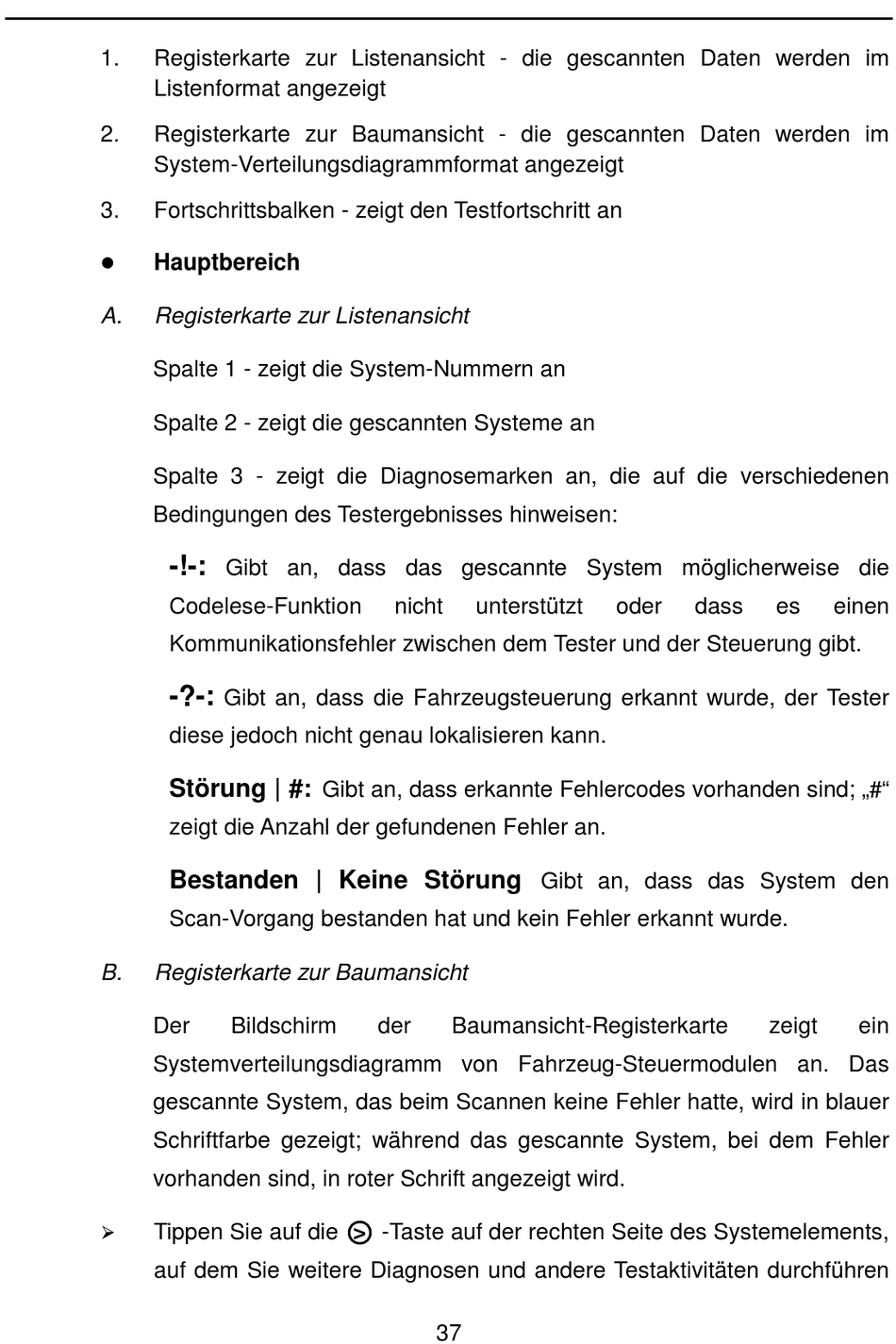

1. Registerkarte zur Listenansicht - die gescannten Daten werden im
Listenformat angezeigt
2. Registerkarte zur Baumansicht - die gescannten Daten werden im
System-Verteilungsdiagrammformat angezeigt
3. Fortschrittsbalken - zeigt den Testfortschritt an

Hauptbereich
A. Registerkarte zur Listenansicht
Spalte 1 - zeigt die System-Nummern an
Spalte 2 - zeigt die gescannten Systeme an
Spalte 3 - zeigt die Diagnosemarken an, die auf die verschiedenen
Bedingungen des Testergebnisses hinweisen:
-!-:
Gibt an, dass das gescannte System möglicherweise die
Codelese-Funktion
Kommunikationsfehler zwischen dem Tester und der Steuerung gibt.
-?-:
Gibt an, dass die Fahrzeugsteuerung erkannt wurde, der Tester
diese jedoch nicht genau lokalisieren kann.
Störung | #:
zeigt die Anzahl der gefundenen Fehler an.
Bestanden | Keine Störung
Scan-Vorgang bestanden hat und kein Fehler erkannt wurde.
B. Registerkarte zur Baumansicht
Der Bildschirm
Systemverteilungsdiagramm von Fahrzeug-Steuermodulen an. Das
gescannte System, das beim Scannen keine Fehler hatte, wird in blauer
Schriftfarbe gezeigt; während das gescannte System, bei dem Fehler
vorhanden sind, in roter Schrift angezeigt wird.
 Tippen Sie auf die
auf dem Sie weitere Diagnosen und andere Testaktivitäten durchführen
nicht unterstützt
Gibt an, dass erkannte Fehlercodes vorhanden sind; „#"
der Baumansicht-Registerkarte
○
> -Taste auf der rechten Seite des Systemelements,
37
oder dass
Gibt an, dass das System den
es einen
zeigt ein
