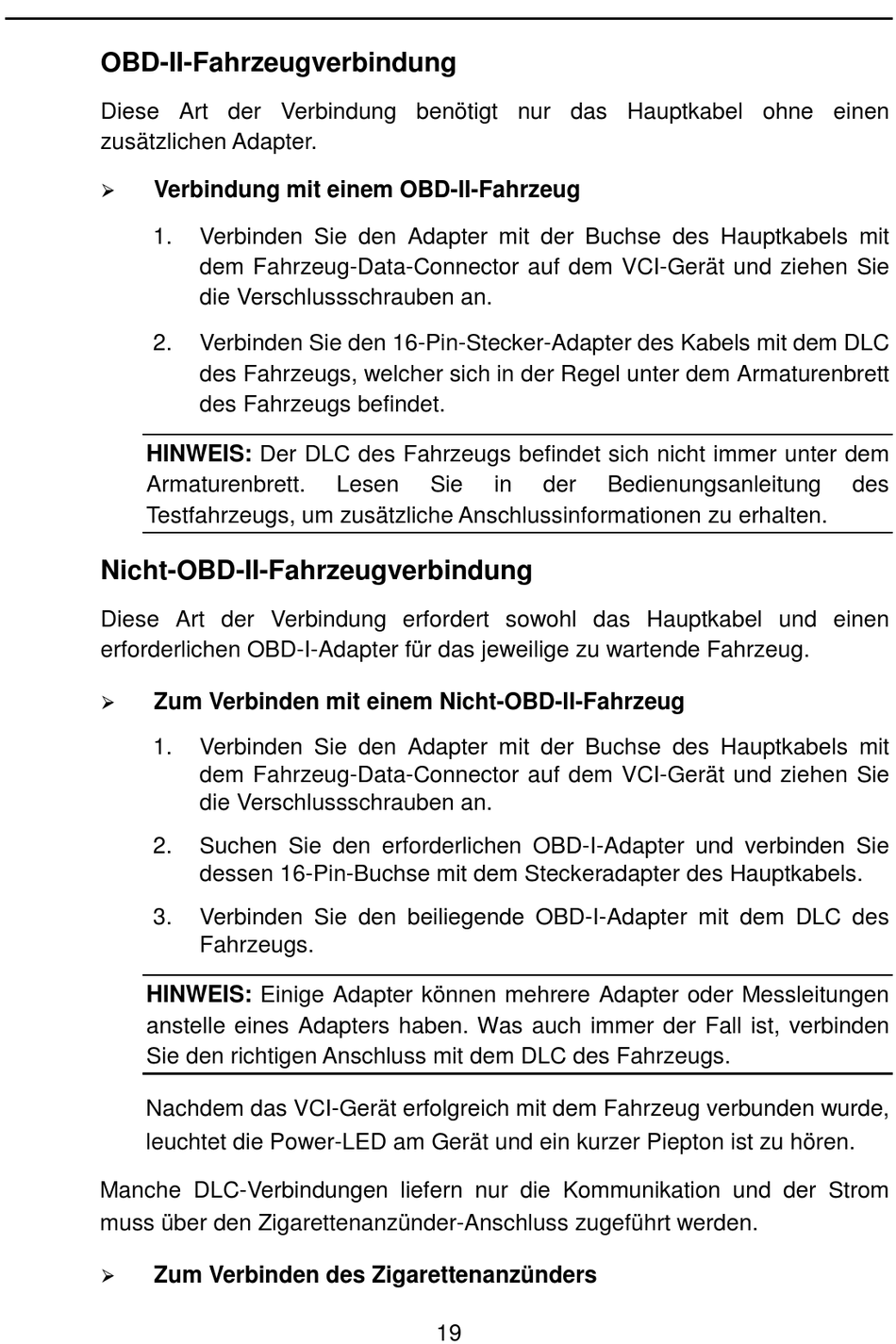

OBD-II-Fahrzeugverbindung

Diese Art der Verbindung benötigt nur das Hauptkabel ohne einen
zusätzlichen Adapter.

Verbindung mit einem OBD-II-Fahrzeug
1. Verbinden Sie den Adapter mit der Buchse des Hauptkabels mit
dem Fahrzeug-Data-Connector auf dem VCI-Gerät und ziehen Sie
die Verschlussschrauben an.
2. Verbinden Sie den 16-Pin-Stecker-Adapter des Kabels mit dem DLC
des Fahrzeugs, welcher sich in der Regel unter dem Armaturenbrett
des Fahrzeugs befindet.
HINWEIS: Der DLC des Fahrzeugs befindet sich nicht immer unter dem
Armaturenbrett.
Testfahrzeugs, um zusätzliche Anschlussinformationen zu erhalten.

Nicht-OBD-II-Fahrzeugverbindung

Diese Art der Verbindung erfordert sowohl das Hauptkabel und einen
erforderlichen OBD-I-Adapter für das jeweilige zu wartende Fahrzeug.

Zum Verbinden mit einem Nicht-OBD-II-Fahrzeug
1. Verbinden Sie den Adapter mit der Buchse des Hauptkabels mit
dem Fahrzeug-Data-Connector auf dem VCI-Gerät und ziehen Sie
die Verschlussschrauben an.
2. Suchen Sie den erforderlichen OBD-I-Adapter und verbinden Sie
dessen 16-Pin-Buchse mit dem Steckeradapter des Hauptkabels.
3. Verbinden Sie den beiliegende OBD-I-Adapter mit dem DLC des
Fahrzeugs.
HINWEIS: Einige Adapter können mehrere Adapter oder Messleitungen
anstelle eines Adapters haben. Was auch immer der Fall ist, verbinden
Sie den richtigen Anschluss mit dem DLC des Fahrzeugs.
Nachdem das VCI-Gerät erfolgreich mit dem Fahrzeug verbunden wurde,
leuchtet die Power-LED am Gerät und ein kurzer Piepton ist zu hören.
Manche DLC-Verbindungen liefern nur die Kommunikation und der Strom
muss über den Zigarettenanzünder-Anschluss zugeführt werden.

Zum Verbinden des Zigarettenanzünders
Lesen Sie in
