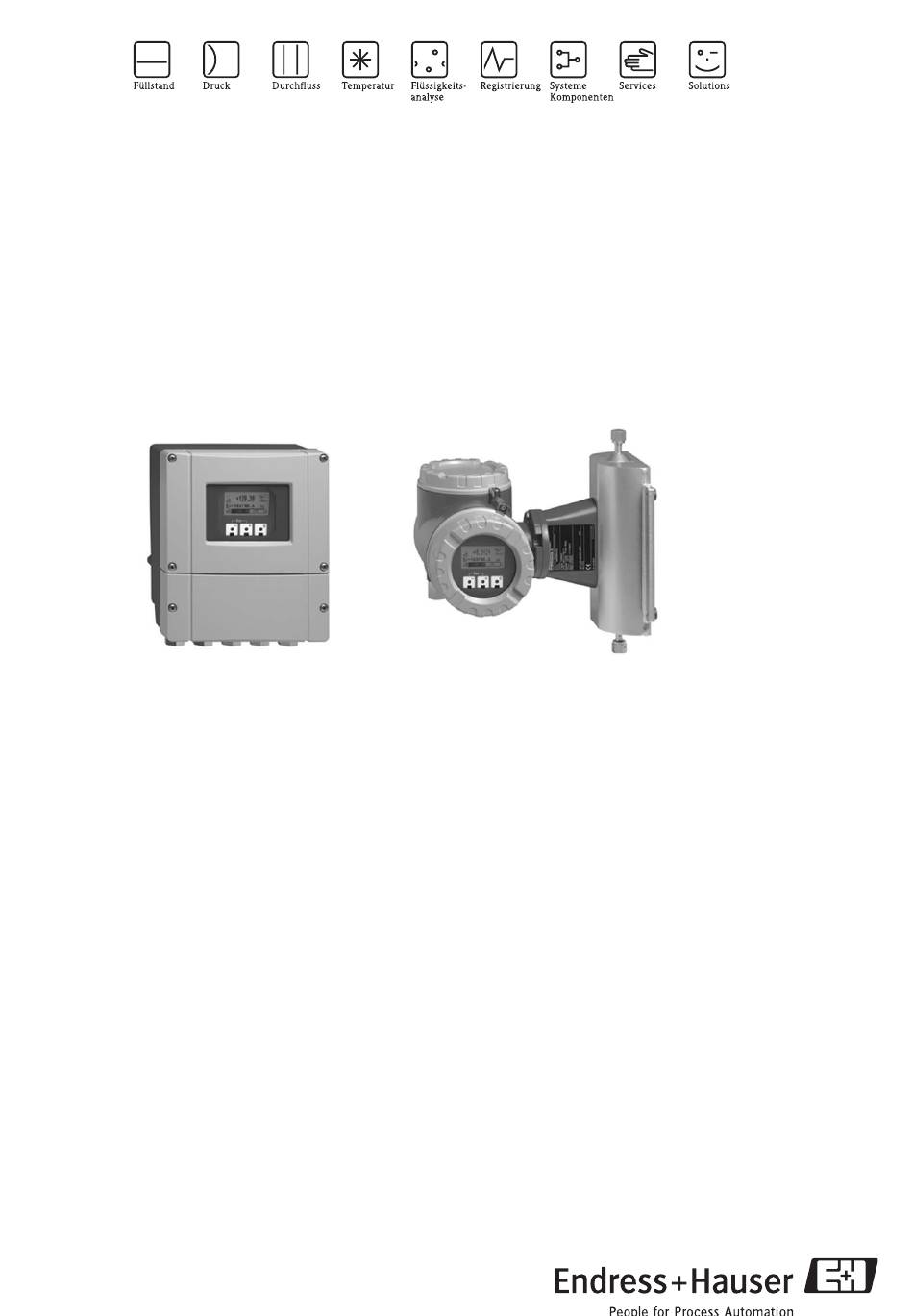

Technische Information
Proline Promass 84A
Coriolis-Massedurchfluss-Messsystem
Das Einrohrsystem für die hochgenaue Messung kleinster
Durchflussmengen im eichpflichtigen Verkehr
Anwendungsbereiche
Das Coriolis-Messprinzip arbeitet unabhängig von den
physikalischen Messstoffeigenschaften z. B. Viskosität
und Dichte.
• Geeignet für kontinuierliches Messen, Abfüllen und
Dosieren kleinster Durchflussmengen.
• Hochgenaue, geeichte Messung von Flüssigkeiten und
Gasen wie z. B. Emulsionen, Zusatz- und Aromastoffe,
Insulin, Gase für Hoch- und Niederdruck
• Messstofftemperaturen bis +200 °C
• Prozessdrücke bis 400 bar
Eichzulassungen:
• PTB, NMi, METAS, BEV
Zulassungen für den explosionsgefährdeten Bereich:
• ATEX, FM, CSA, TIIS
Zulassungen im Lebensmittelsektor / Hygienebereich:
• 3A, FDA, EHEDG
Anbindung an Prozessleitsystem:
• HART
Relevante Sicherheitsaspekte:
• DGRL
• Drucküberwachung oder Berstelement (optional)
TI068D/06/de/09.07
71062619
Vorteile auf einen Blick
Die Promass-Messgeräte ermöglichen Ihnen während
des Messbetriebs mehrere Prozessvariablen (Masse/
Dichte/Temperatur) gleichzeitig für die unterschied-
lichsten Prozessbedingungen zu erfassen.
Das einheitliche Proline Messumformerkonzept
beinhaltet:
• Modular aufgebautes Geräte- und Bedienkonzept
führt zu hoher Wirtschaftlichkeit
• Diagnosefähigkeit und Datensicherung für eine
erhöhte Prozessqualität
Die in über 100000 Anwendungen bewährten
Promass-Messaufnehmer bieten:
• Multivariable Durchflussmessung in kompaktem
Design
• Unempfindlichkeit gegenüber Vibrationen durch
ausbalanciertes Einrohrmesssystem
• Effizienter Schutz vor auftretenden Rohrleitungs-
kräften durch robuste Bauweise
• Einfachster Einbau ohne Berücksichtigung von
Ein- oder Auslaufstrecken
