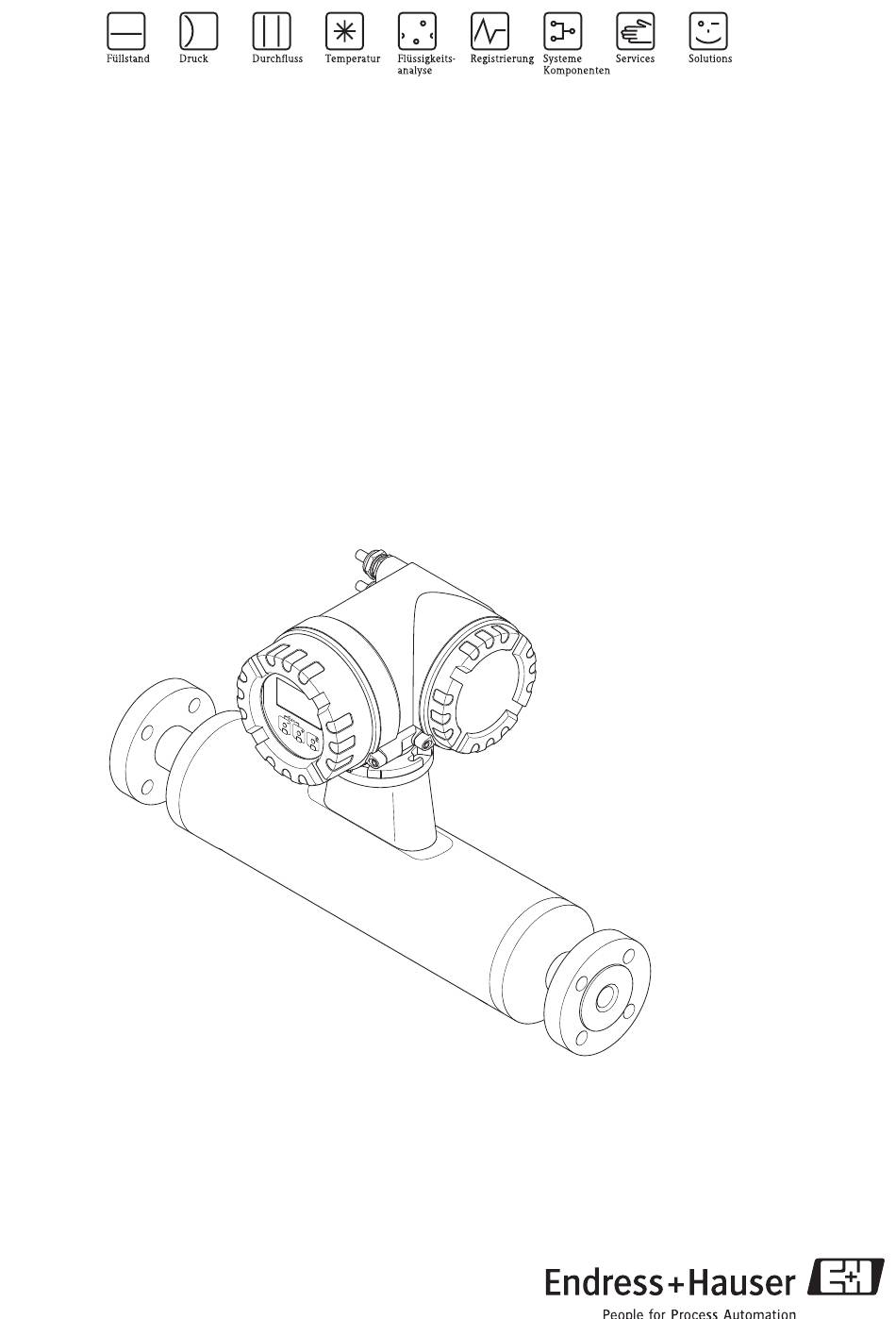

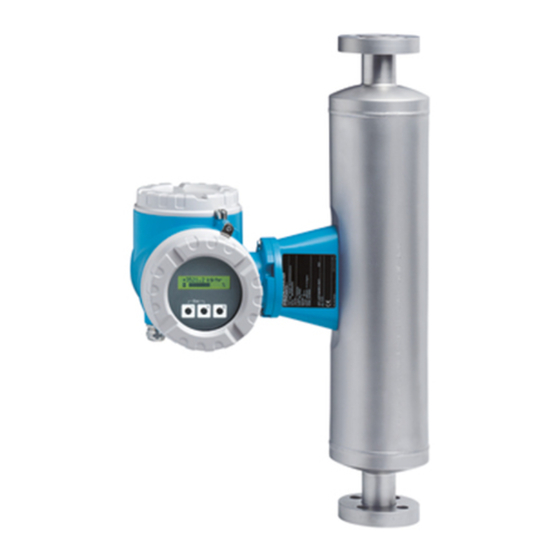

- Seite 1 Sonderdokumentation zur Viskositätsmessung Proline Promass 83I Coriolis-Massedurchfluss-Messsystem SD102D/06/de/07.08 71079003 gültig ab Software-Version: V 2.00.XX (Geräte-Software)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Proline Promass 83I Inhaltsverzeichnis Parameter zur Viskositätsmessung Grundlagen Viskosität ....Allgemein ....... . 3 Definitionen der Viskosität (Allgemein) . -
Seite 3: Parameter Zur Viskositätsmessung
Proline Promass 83I 1 Parameter zur Viskositätsmessung Parameter zur Viskositätsmessung Allgemein 1.1.1 Das optionale Softwarepaket “Viskosität” Mit dem optionalen Softwarepaket “Viskosität” können unterschiedliche Viskositätsmessung von Flüssigkeiten durchgeführt werden. Diese Sonderdokumentation beinhaltet die Beschreibungen der zusätzlichen Funktionen, welche mit dem Softwarepaket “Viskosität” zur Verfügung stehen. -
Seite 4: Block Messgrössen
2 Block MESSGRÖSSEN Proline Promass 83I Block MESSGRÖSSEN ⇒ ⇒ ⇒ ⇒ ⇐ ⇐ ⇐ ⇐ ⇒ ⇒ ⇒ ⇒ ⇐ ⇐ ⇐ ⇐ Endress+Hauser... -
Seite 5: Gruppe Messwerte
Proline Promass 83I 2 Block MESSGRÖSSEN Gruppe MESSWERTE 2.1.1 Funktionsgruppe ZUSATZ VISKOSITÄT ⇒ ⇒ MESSGRÖSSEN MESSWERTE HAUPTWERTE ⇓ ZUSATZWERTE ⇓ ZUSATZ VISKOSITÄT Funktionsbeschreibung MESSGRÖSSEN ➞ MESSWERTE ➞ ZUSATZ VISKOSITÄT DYNAMISCHE Anzeige der Dynamischen Viskosität. VISKOSITÄT (0040) Anzeige: 5-stellige Gleitkommazahl, inkl. Einheit. -
Seite 6: Gruppe Systemeinheiten
2 Block MESSGRÖSSEN Proline Promass 83I Gruppe SYSTEMEINHEITEN 2.2.1 Funktionsgruppe ZUSATZEINSTELLUNGEN ⇒ MESSGRÖSSEN MESSWERTE ⇓ ⇒ SYSTEMEINHEITEN EINSTELLUNGEN ⇓ ZUSATZEINSTELLUNGEN 042 Funktionsbeschreibung MESSGRÖSSEN ➞ SYSTEMEINHEITEN ➞ ZUSATZEINSTELLUNGEN EINHEIT Auswahl der gewünschten und angezeigten Einheit für die Messung der Dynamischen DYNAMISCHE Viskosität. -
Seite 7: Gruppe Spezialeinheiten
Proline Promass 83I 2 Block MESSGRÖSSEN Gruppe SPEZIALEINHEITEN 2.3.1 Funktionsgruppe FREIE EINHEIT ⇒ MESSGRÖSSEN MESSWERTE ⇓ SYSTEMEINHEITEN ⇓ ⇒ SPEZIALEINHEITEN FREIE EINHEIT ⇓ FREIE EINH.VISK. Funktionsbeschreibung MESSGRÖSSEN ➞ SPEZIALEINHEITEN ➞ FREIE EINH.VISK. TEXT FREI WÄHLBARE Auswahl der frei wählbaren Einheit der Dynamischen Viskosität. -
Seite 8: Funktionsbeschreibung
2 Block MESSGRÖSSEN Proline Promass 83I Funktionsbeschreibung MESSGRÖSSEN ➞ SPEZIALEINHEITEN ➞ FREIE EINH.VISK. FAKTOR FREI WÄHL- Auswahl eines Mengenfaktors für die frei wählbare Einheit der Kinematischen Viskosität. BARE EINHEIT DER KIN- EMATISCHEN Eingabe: VISKOSITÄT 7-stellige Gleitkommazahl (0624) Werkeinstellung: Bezugsgröße: Dieser Faktor bezieht sich auf eine Kinematische Viskosität von 1 m VERSATZ FREI WÄHL-... -
Seite 9: Block Anzeige
Proline Promass 83I 3 Block ANZEIGE Block ANZEIGE Block Gruppe Funktions-gruppen Funktionen ANZEIGE BEDIENUNG ⇒ (CAA) HAUPTZEILE EINSTELLUNGEN ZUORDNUNG ⇒ ⇒ (CCA) (220) (2200) S. 10 S. 10 S. 10 MULTIPLEX ZUORDNUNG ⇒ (222) (2220) S. 10 S. 10 ZUORDNUNG... -
Seite 10: Gruppe Hauptzeile
3 Block ANZEIGE Proline Promass 83I Gruppe HAUPTZEILE 3.1.1 Funktionsgruppe EINSTELLUNGEN ⇒ ANZEIGE BEDIENUNG ⇓ ⇒ HAUPTZEILE EINSTELLUNGEN Funktionsbeschreibung ANZEIGE ➞ HAUPTZEILE ➞ EINSTELLUNGEN A0001253 1 = Hauptzeile, 2 = Zusatzzeile, 3 = Infozeile ZUORDNUNG In dieser Funktion wird der Hauptzeile (oberste Zeile der Vor-Ort-Anzeige) ein Anzeige- (2200) wert zugeordnet. -
Seite 11: Gruppe Zusatzzeile
Proline Promass 83I 3 Block ANZEIGE Gruppe ZUSATZZEILE 3.2.1 Funktionsgruppe EINSTELLUNGEN ⇒ ANZEIGE BEDIENUNG ⇓ HAUPTZEILE ⇓ ⇒ ZUSATZZEILE EINSTELLUNGEN Funktionsbeschreibung ANZEIGE ➞ ZUSATZZEILE ➞ EINSTELLUNGEN ZUORDNUNG In dieser Funktion wird der Zusatzzeile (mittlere Zeile der Vor-Ort-Anzeige) ein Anzeige- (2400) wert zugeordnet. -
Seite 12: Gruppe Infozeile
3 Block ANZEIGE Proline Promass 83I Gruppe INFOZEILE 3.3.1 Funktionsgruppe EINSTELLUNGEN ⇒ ANZEIGE BEDIENUNG ⇓ HAUPTZEILE ⇓ ZUSATZZEILE ⇓ ⇒ INFOZEILE EINSTELLUNGEN Funktionsbeschreibung ANZEIGE ➞ INFOZEILE ➞ EINSTELLUNGEN ZUORDNUNG In dieser Funktion wird der Infozeile (unterste Zeile der Vor-Ort-Anzeige) (2600) ein Anzeigewert zugeordnet. -
Seite 13: Block Ausgänge
Proline Promass 83I 4 Block AUSGÄNGE Block AUSGÄNGE Funktions-grup- Block Gruppe Funktionen STROM 1...3 EINSTELLUNGEN AUSGÄNGE ZUORDNUNG STROM ⇒ ⇒ ⇒ (EAA,-B,-C) (400) (4000) S. 13 S. 13 S. 13 IMP./FREQ.1...2 EINSTELLUNGEN BETRIEBSART ZUORDNG. FREQUENZ ⇒ ⇒ ⇒ (ECA, ECB) -
Seite 14: Gruppe Impuls-/Frequenzausgang (1
4 Block AUSGÄNGE Proline Promass 83I Gruppe IMPULS-/FREQUENZAUSGANG (1...2) 4.2.1 Funktionsgruppe EINSTELLUNGEN ⇒ AUSGÄNGE STROMAUSGANG 1 ⇓ STROMAUSGANG 2 ⇓ STROMAUSGANG 3 ⇓ ⇒ IMP./FREQ. AUSGANG 1 ECA EINSTELLUNGEN ⇓ ⇒ IMP./FREQ. AUSGANG 2 ECB EINSTELLUNGEN Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (ALLGEMEIN) - Seite 15 Proline Promass 83I 4 Block AUSGÄNGE Funktionsbeschreibung AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (ALLGEMEIN) ZUORDNUNG STATUS Hinweis! (4241) Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl STATUS getroffen wurde. In dieser Funktion wird dem Statusausgang eine Schaltfunktion zugeordnet.
-
Seite 16: Gruppe Relaisausgang (1
4 Block AUSGÄNGE Proline Promass 83I Gruppe RELAISAUSGANG (1...2) 4.3.1 Funktionsgruppe EINSTELLUNGEN ⇒ AUSGÄNGE STROMAUSGANG 1 ⇓ STROMAUSGANG 2 ⇓ STROMAUSGANG 3 ⇓ IMP./FREQ. AUSGANG 1 ECA ⇓ IMP./FREQ. AUSGANG 2 ECB ⇓ ⇒ RELAISAUSGANG 1 EINSTELLUNGEN ⇓ ⇒ RELAISAUSGANG 2... -
Seite 17: Block Spezialfunktion
Proline Promass 83I 5 Block SPEZIALFUNKTION Block SPEZIALFUNKTION Funktions- Block Gruppe Funktionen gruppen SPEZIAL- DICHTE- ⇒ FUNKTION FUNKTIONEN* (HCA) ABFÜLL- FUNKTION* (HCA) ERWEITERTE DIAGNOSE* (HEA) TEMP. MODELL BEZUGS- VISKOSITÄT ⇒ ⇒ ⇒ KOMPENSATI. TEMPERATUR (7100) (7102) (7103) (HBA) S. 17 (710) S. - Seite 18 5 Block SPEZIALFUNKTION Proline Promass 83I Funktionsbeschreibung SPEZIALFUNKTION ➞ VISKOSITÄT ➞ TEMP.KOMPENSATI. Eingabe des Kompensationskoeffizienten X1 (Berechnung → Seite 26) (7102) Eingabe: 7-stellige Gleitkommazahl Werkeinstellung: Eingabe des Kompensationskoeffizienten X2 (Berechnung → Seite 26) (7103) Eingabe: 7-stellige Gleitkommazahl Werkeinstellung: Endress+Hauser...
-
Seite 19: Technische Daten Zur Viskositätsmessung
Proline Promass 83I 6 Technische Daten zur Viskositätsmessung Technische Daten zur Viskositätsmessung Anwendungsbereiche Mit dem Softwarepaket “VISKOSITÄT” kann das Messgerät zusätzlich zur Messung der Dyna- mischen und Kinematischen Viskosität von Newton’schen bzw. Nicht-Newton’schen Flüssigkeiten (z.B. Slurries, Mineralöle etc.) eingesetzt werden. -
Seite 20: Messgenauigkeit
6 Technische Daten zur Viskositätsmessung Proline Promass 83I Messgenauigkeit Messabweichung Messgenauigkeit für Newton’sche Flüssigkeiten: ±5% ± 0,5 mPa⋅s vom Messwert –10 –20 –30 –40 –50 1000 10000 [cP] A0003980 Abb. 1: Fehlerdiagramm Wiederholbarkeit ±0,5% vom Messwert Einsatzbedingungen: Einbau Einbauhinweise keine zusätzlichen Anforderungen beim Einsatz des Messgerätes zur Viskositätsmessung... -
Seite 21: Grundlagen Viskosität
Proline Promass 83I 7 Grundlagen Viskosität Grundlagen Viskosität Viskosität beschreibt das Fließverhalten von Fluiden (Flüssigkeit und Gas). Diese Eigenschaft hängt von Kräften ab, die zwischen den Molekülen wirken. Je dickflüssiger ein Fluid ist, desto stärker sind diese zwischenmolekularen Kräfte. Als Folge muss bei einer Bewegungs- oder Krafteinwirkung ein größerer innerer Widerstand überwunden werden. -
Seite 22: Differenzierung Des Viskosen Verhaltens
7 Grundlagen Viskosität Proline Promass 83I Die Kinematische Viskosität (ν) ist der Quotient aus der Dynamischen Viskosität η einer Flüssig- keit und deren Dichte ρ. η N s ⋅ ⁄ ⋅ ⁄ s ⋅ ⁄ kg m ν -- -... - Seite 23 Proline Promass 83I 7 Grundlagen Viskosität Viskositäts- und Fließkurven A0002575-de Abb. 3: Viskositätskurven Viskositätskurve einer Newton’schen Flüssigkeit Viskositätskurve einer dilatanten Flüssigkeit Viskositätskurve einer strukturviskosen Flüssigkeit Viskositätskurve einer Bingham Flüssigkeit γ · Schergeschwindigkeit η Dynamische Viskosität A0002492 Abb. 4: Fließkurven Fließkurve einer Newton’schen Flüssigkeit Fließkurve einer dilatanten Flüssigkeit...
-
Seite 24: Messprinzip Promass 83I
7 Grundlagen Viskosität Proline Promass 83I Messprinzip Promass 83I Das patentierte Messprinzip basiert auf einer Torsionsbewegung des Messrohres: A0010144 Abb. 5: Prinzip der Viskositätsmessung mit Promass 83I Drehbalken Messrohr Geschwindigkeitsprofil Drehbewegung des Messrohres Drehbewegung des Drehbalkens Ein am Messrohr angebrachter “Drehbalken” (1) bewirkt eine Drehbewegung (Torsionsbewegung), welche für die Viskositätsmessung ausgenutzt wird. -
Seite 25: Temperaturkorrektur Des Viskositätswerts
Proline Promass 83I 7 Grundlagen Viskosität Temperaturkorrektur des Viskositätswerts Die Viskosität einer Flüssigkeit hängt von der Mediumstemperatur ab. Im Regelfall sinkt die Viskosität bei steigender Temperatur. Der Temperatureinfluss wird beim Vergleichen von Labor- und Prozessmessungen deutlich. Die Prozess- und Labortemperatur weichen im Standardfall voneinander ab. Damit beide Messungen vergleichbar sind, kann das Messgerät die Prozessviskosität mit verschiedenen Modellen auf eine... -
Seite 26: Formelmodelle Zur Temperaturkorrektur
7 Grundlagen Viskosität Proline Promass 83I Formelmodelle zur Temperaturkorrektur Das Messgerät berechnet die Temperaturkorrektur des Viskositätswerts auf Basis folgender Formelmodelle: dynamische Viskosität η Modelle ϑ ⎛ ⎞ η η X ⋅ ⋅ Potentiell ----------- - ⎝ ⎠ ϑ ⋅ ϑ ϑ... -
Seite 27: Vergleichstabelle Für Viskositäten
