Proline Promass 80P, 83P
Endress+Hauser

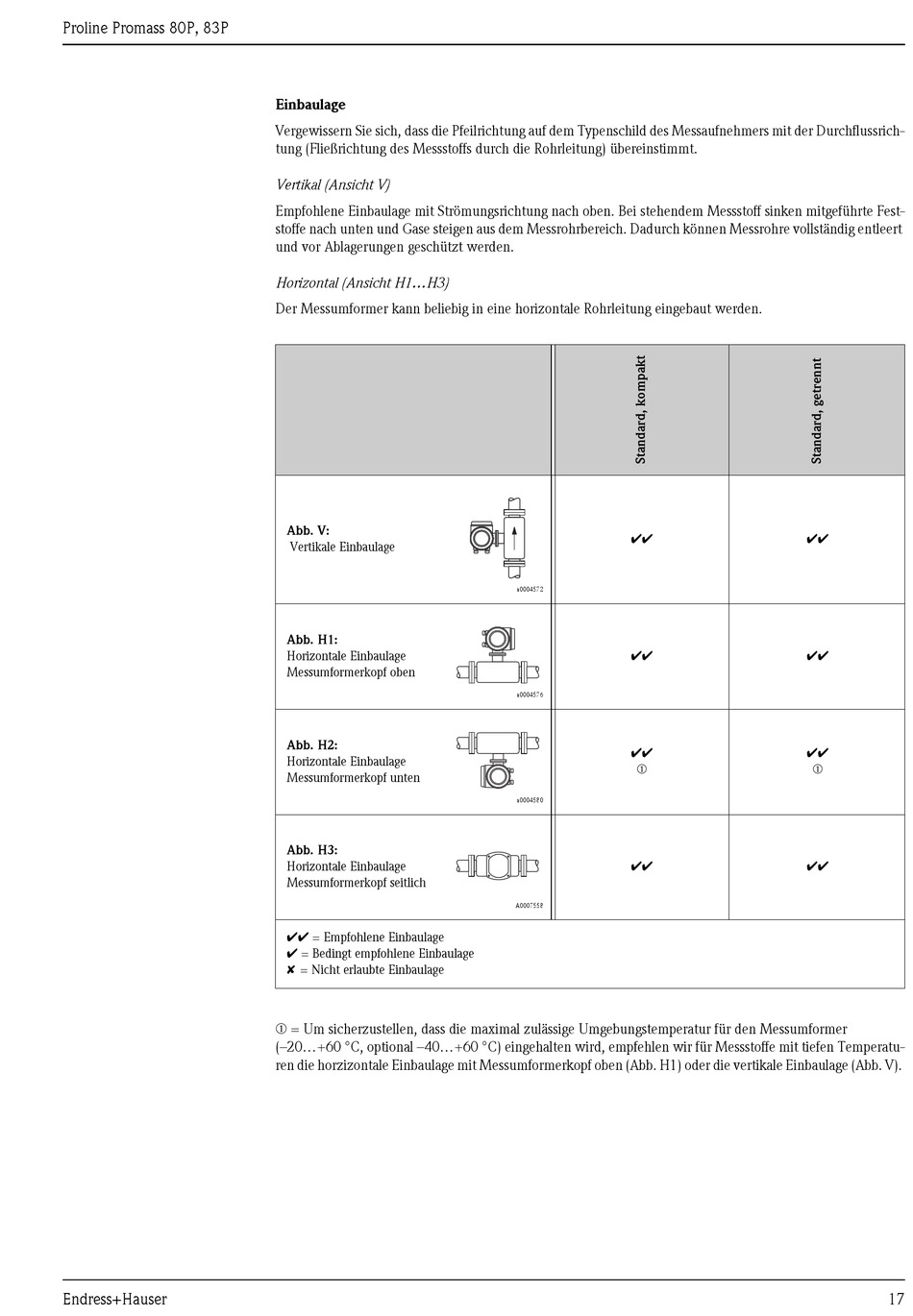

Einbaulage
Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durchflussrich-
tung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt.
Vertikal (Ansicht V)
Empfohlene Einbaulage mit Strömungsrichtung nach oben. Bei stehendem Messstoff sinken mitgeführte Fest-
stoffe nach unten und Gase steigen aus dem Messrohrbereich. Dadurch können Messrohre vollständig entleert
und vor Ablagerungen geschützt werden.
Horizontal (Ansicht H1...H3)
Der Messumformer kann beliebig in eine horizontale Rohrleitung eingebaut werden.
Abb. V:
Vertikale Einbaulage
Abb. H1:
Horizontale Einbaulage
Messumformerkopf oben
Abb. H2:
Horizontale Einbaulage
Messumformerkopf unten
Abb. H3:
Horizontale Einbaulage
Messumformerkopf seitlich
ÃÃ = Empfohlene Einbaulage
à = Bedingt empfohlene Einbaulage
✘ = Nicht erlaubte Einbaulage
m = Um sicherzustellen, dass die maximal zulässige Umgebungstemperatur für den Messumformer
(–20...+60 °C, optional –40...+60 °C) eingehalten wird, empfehlen wir für Messstoffe mit tiefen Temperatu-
ren die horzizontale Einbaulage mit Messumformerkopf oben (Abb. H1) oder die vertikale Einbaulage (Abb. V).
ÃÃ
a0004572
ÃÃ
a0004576
ÃÃ
m
a0004580
ÃÃ
A0007558
ÃÃ
ÃÃ
ÃÃ
m
ÃÃ
17
