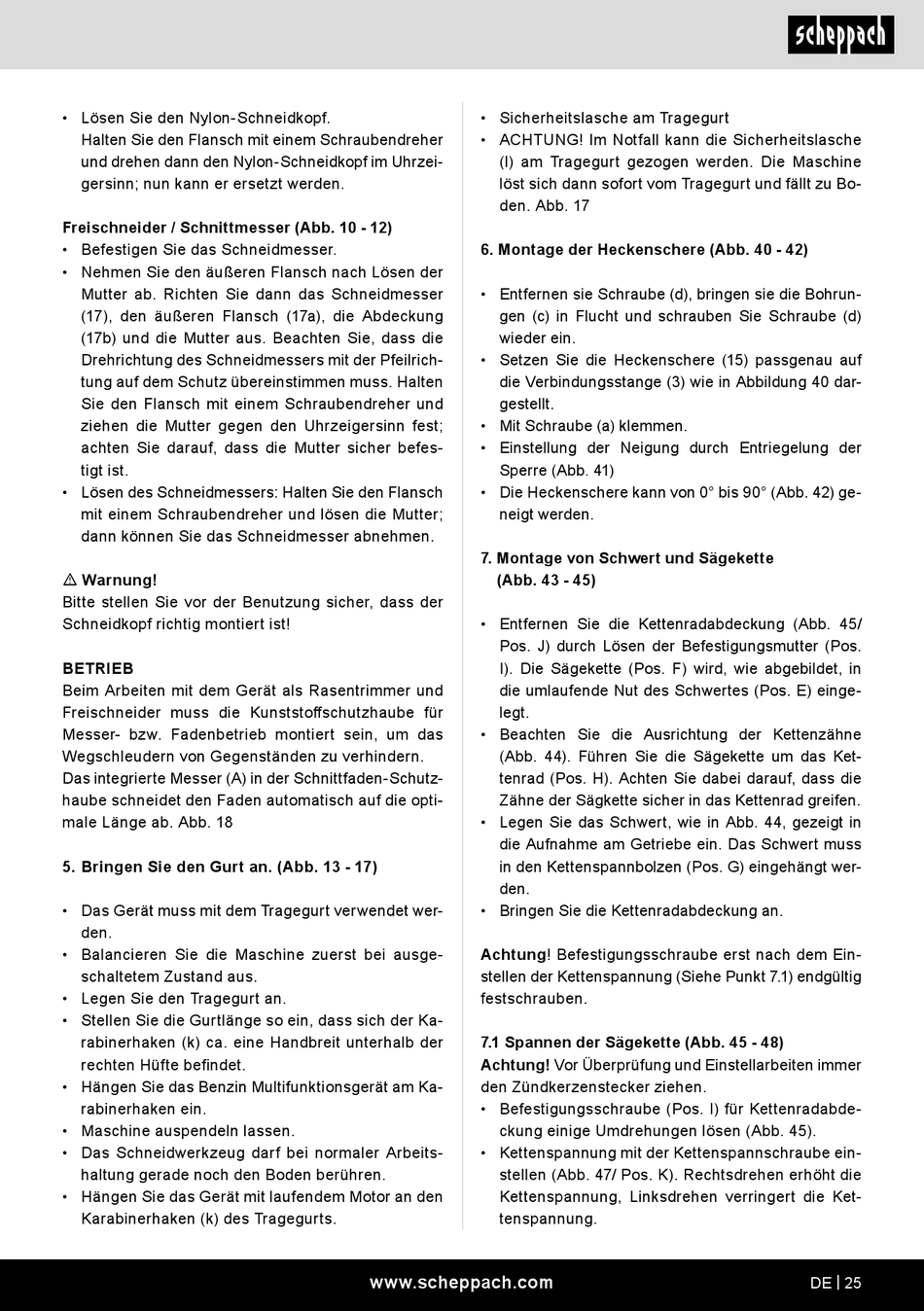

• Lösen Sie den Nylon-Schneidkopf.
Halten Sie den Flansch mit einem Schraubendreher
und drehen dann den Nylon-Schneidkopf im Uhrzei-
gersinn; nun kann er ersetzt werden.
Freischneider / Schnittmesser (Abb. 10 - 12)
• Befestigen Sie das Schneidmesser.
• Nehmen Sie den äußeren Flansch nach Lösen der
Mutter ab. Richten Sie dann das Schneidmesser
(17), den äußeren Flansch (17a), die Abdeckung
(17b) und die Mutter aus. Beachten Sie, dass die
Drehrichtung des Schneidmessers mit der Pfeilrich-
tung auf dem Schutz übereinstimmen muss. Halten
Sie den Flansch mit einem Schraubendreher und
ziehen die Mutter gegen den Uhrzeigersinn fest;
achten Sie darauf, dass die Mutter sicher befes-
tigt ist.
• Lösen des Schneidmessers: Halten Sie den Flansch
mit einem Schraubendreher und lösen die Mutter;
dann können Sie das Schneidmesser abnehmen.
m Warnung!
Bitte stellen Sie vor der Benutzung sicher, dass der
Schneidkopf richtig montiert ist!
BETRIEB
Beim Arbeiten mit dem Gerät als Rasentrimmer und
Freischneider muss die Kunststoffschutzhaube für
Messer- bzw. Fadenbetrieb montiert sein, um das
Wegschleudern von Gegenständen zu verhindern.
Das integrierte Messer (A) in der Schnittfaden-Schutz-
haube schneidet den Faden automatisch auf die opti-
male Länge ab. Abb. 18
5. Bringen Sie den Gurt an. (Abb. 13 - 17)
• Das Gerät muss mit dem Tragegurt verwendet wer-
den.
• Balancieren Sie die Maschine zuerst bei ausge-
schaltetem Zustand aus.
• Legen Sie den Tragegurt an.
• Stellen Sie die Gurtlänge so ein, dass sich der Ka-
rabinerhaken (k) ca. eine Handbreit unterhalb der
rechten Hüfte befindet.
• Hängen Sie das Benzin Multifunktionsgerät am Ka-
rabinerhaken ein.
• Maschine auspendeln lassen.
• Das Schneidwerkzeug darf bei normaler Arbeits-
haltung gerade noch den Boden berühren.
• Hängen Sie das Gerät mit laufendem Motor an den
Karabinerhaken (k) des Tragegurts.
• Sicherheitslasche am Tragegurt
• ACHTUNG! Im Notfall kann die Sicherheitslasche
(l) am Tragegurt gezogen werden. Die Maschine
löst sich dann sofort vom Tragegurt und fällt zu Bo-
den. Abb. 17
6. Montage der Heckenschere (Abb. 40 - 42)
• Entfernen sie Schraube (d), bringen sie die Bohrun-
gen (c) in Flucht und schrauben Sie Schraube (d)
wieder ein.
• Setzen Sie die Heckenschere (15) passgenau auf
die Verbindungsstange (3) wie in Abbildung 40 dar-
gestellt.
• Mit Schraube (a) klemmen.
• Einstellung der Neigung durch Entriegelung der
Sperre (Abb. 41)
• Die Heckenschere kann von 0° bis 90° (Abb. 42) ge-
neigt werden.
7. Montage von Schwert und Sägekette
(Abb. 43 - 45)
• Entfernen Sie die Kettenradabdeckung (Abb. 45/
Pos. J) durch Lösen der Befestigungsmutter (Pos.
I). Die Sägekette (Pos. F) wird, wie abgebildet, in
die umlaufende Nut des Schwertes (Pos. E) einge-
legt.
• Beachten Sie die Ausrichtung der Kettenzähne
(Abb. 44). Führen Sie die Sägekette um das Ket-
tenrad (Pos. H). Achten Sie dabei darauf, dass die
Zähne der Sägkette sicher in das Kettenrad greifen.
• Legen Sie das Schwert, wie in Abb. 44, gezeigt in
die Aufnahme am Getriebe ein. Das Schwert muss
in den Kettenspannbolzen (Pos. G) eingehängt wer-
den.
• Bringen Sie die Kettenradabdeckung an.
Achtung! Befestigungsschraube erst nach dem Ein-
stellen der Kettenspannung (Siehe Punkt 7.1) endgültig
festschrauben.
7.1 Spannen der Sägekette (Abb. 45 - 48)
Achtung! Vor Überprüfung und Einstellarbeiten immer
den Zündkerzenstecker ziehen.
• Befestigungsschraube (Pos. I) für Kettenradabde-
ckung einige Umdrehungen lösen (Abb. 45).
• Kettenspannung mit der Kettenspannschraube ein-
stellen (Abb. 47/ Pos. K). Rechtsdrehen erhöht die
Kettenspannung, Linksdrehen verringert die Ket-
tenspannung.
