OPD101
Eine 2. Suchzone kann mit dem Kontrollfeld [MultiROI aktivieren (ROI1 / ROI2)] im Bereich
„Referenzprofile" aktiviert werden.

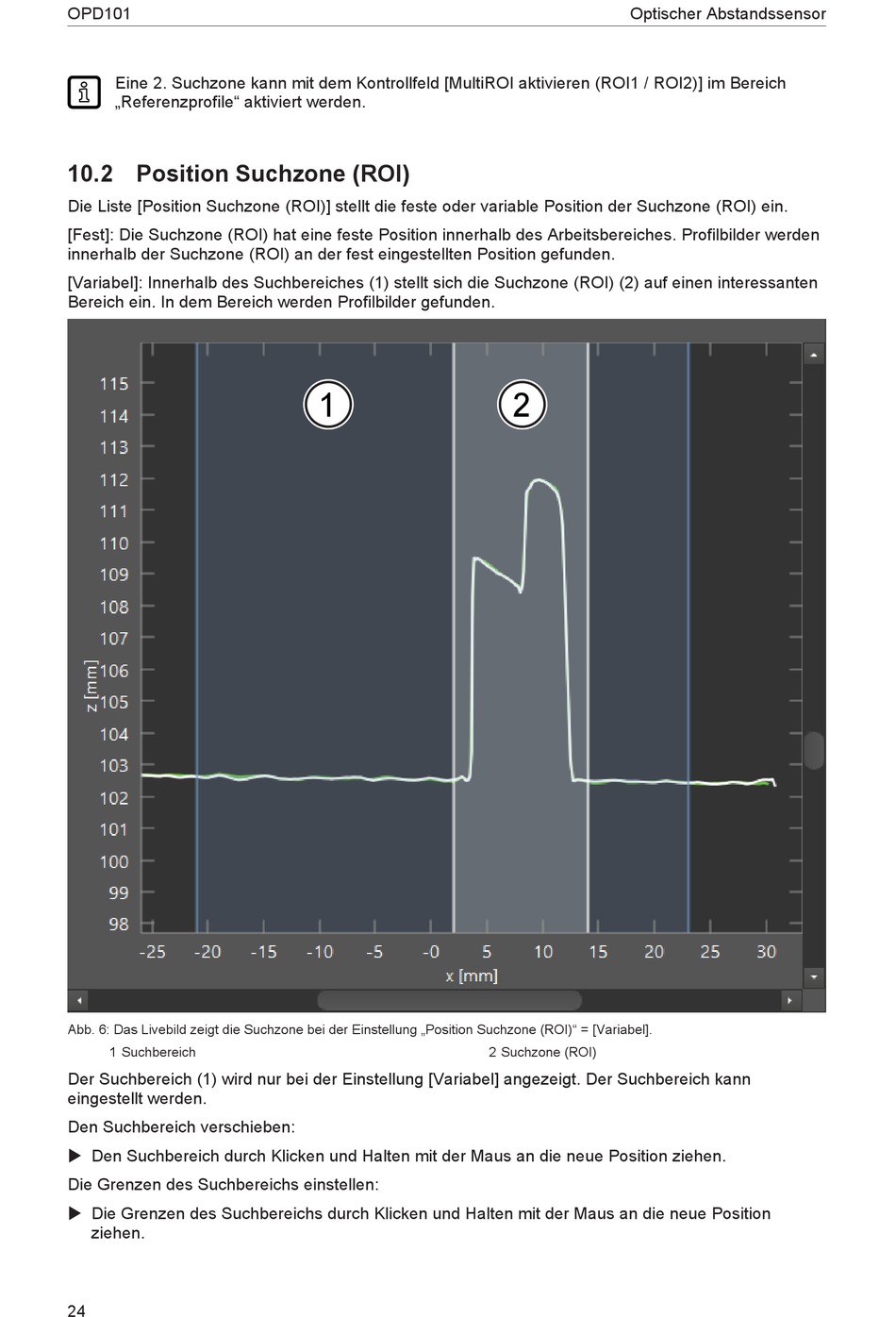

10.2 Position Suchzone (ROI)
Die Liste [Position Suchzone (ROI)] stellt die feste oder variable Position der Suchzone (ROI) ein.
[Fest]: Die Suchzone (ROI) hat eine feste Position innerhalb des Arbeitsbereiches. Profilbilder werden
innerhalb der Suchzone (ROI) an der fest eingestellten Position gefunden.
[Variabel]: Innerhalb des Suchbereiches (1) stellt sich die Suchzone (ROI) (2) auf einen interessanten
Bereich ein. In dem Bereich werden Profilbilder gefunden.
Abb. 6: Das Livebild zeigt die Suchzone bei der Einstellung „Position Suchzone (ROI)" = [Variabel].
1 Suchbereich
Der Suchbereich (1) wird nur bei der Einstellung [Variabel] angezeigt. Der Suchbereich kann
eingestellt werden.
Den Suchbereich verschieben:
u Den Suchbereich durch Klicken und Halten mit der Maus an die neue Position ziehen.
Die Grenzen des Suchbereichs einstellen:
u Die Grenzen des Suchbereichs durch Klicken und Halten mit der Maus an die neue Position
ziehen.
24
1
Optischer Abstandssensor
2
2 Suchzone (ROI)
