Optischer Abstandssensor
Bedienelement
[Dauer]
- / 02:00

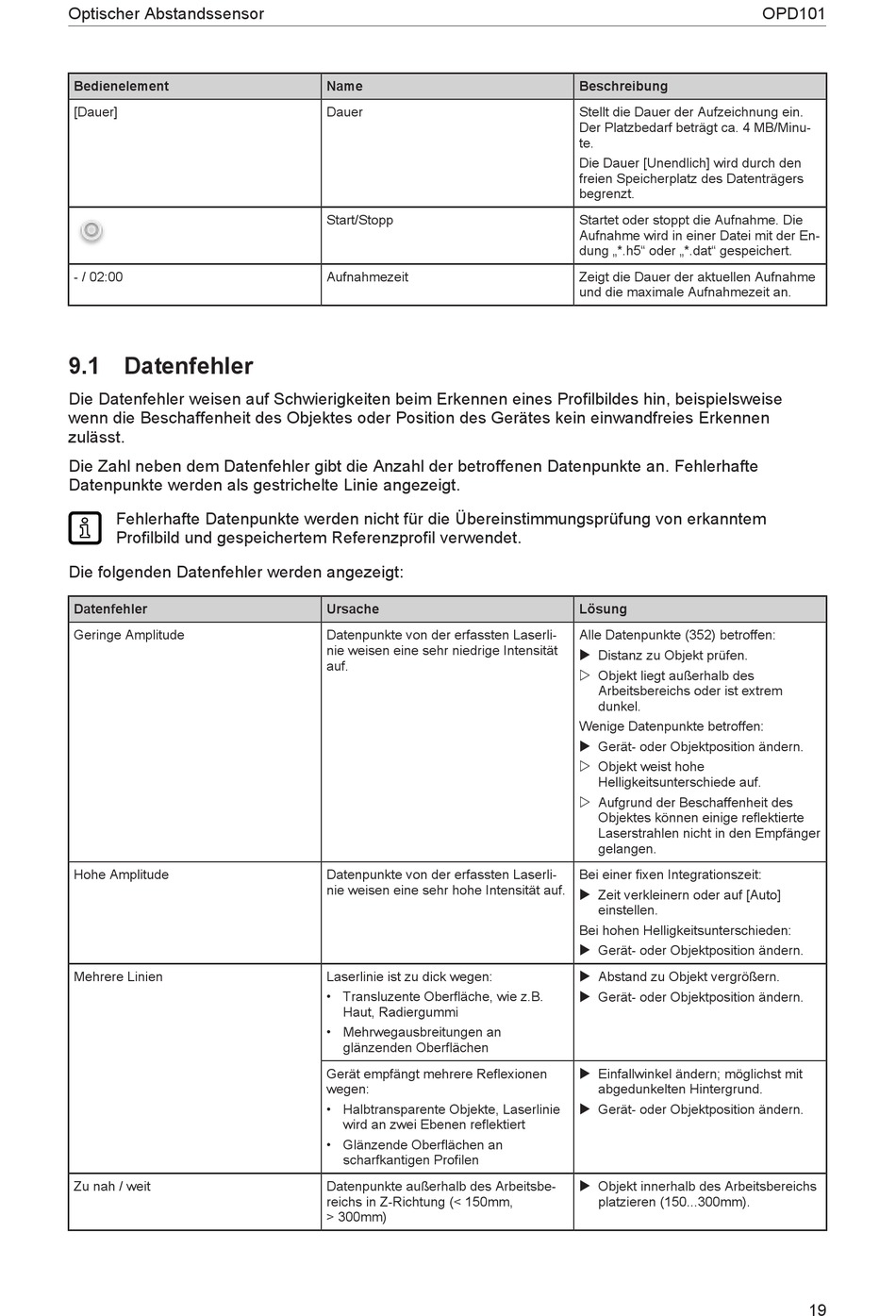

9.1 Datenfehler
Die Datenfehler weisen auf Schwierigkeiten beim Erkennen eines Profilbildes hin, beispielsweise
wenn die Beschaffenheit des Objektes oder Position des Gerätes kein einwandfreies Erkennen
zulässt.
Die Zahl neben dem Datenfehler gibt die Anzahl der betroffenen Datenpunkte an. Fehlerhafte
Datenpunkte werden als gestrichelte Linie angezeigt.
Fehlerhafte Datenpunkte werden nicht für die Übereinstimmungsprüfung von erkanntem
Profilbild und gespeichertem Referenzprofil verwendet.
Die folgenden Datenfehler werden angezeigt:
Datenfehler
Geringe Amplitude
Hohe Amplitude
Mehrere Linien
Zu nah / weit
Name
Dauer
Start/Stopp
Aufnahmezeit
Ursache
Datenpunkte von der erfassten Laserli-
nie weisen eine sehr niedrige Intensität
auf.
Datenpunkte von der erfassten Laserli-
nie weisen eine sehr hohe Intensität auf.
Laserlinie ist zu dick wegen:
• Transluzente Oberfläche, wie z.B.
Haut, Radiergummi
• Mehrwegausbreitungen an
glänzenden Oberflächen
Gerät empfängt mehrere Reflexionen
wegen:
• Halbtransparente Objekte, Laserlinie
wird an zwei Ebenen reflektiert
• Glänzende Oberflächen an
scharfkantigen Profilen
Datenpunkte außerhalb des Arbeitsbe-
reichs in Z-Richtung (< 150mm,
> 300mm)
Beschreibung
Stellt die Dauer der Aufzeichnung ein.
Der Platzbedarf beträgt ca. 4 MB/Minu-
te.
Die Dauer [Unendlich] wird durch den
freien Speicherplatz des Datenträgers
begrenzt.
Startet oder stoppt die Aufnahme. Die
Aufnahme wird in einer Datei mit der En-
dung „*.h5" oder „*.dat" gespeichert.
Zeigt die Dauer der aktuellen Aufnahme
und die maximale Aufnahmezeit an.
Lösung
Alle Datenpunkte (352) betroffen:
u Distanz zu Objekt prüfen.
w Objekt liegt außerhalb des
Arbeitsbereichs oder ist extrem
dunkel.
Wenige Datenpunkte betroffen:
u Gerät- oder Objektposition ändern.
w Objekt weist hohe
Helligkeitsunterschiede auf.
w Aufgrund der Beschaffenheit des
Objektes können einige reflektierte
Laserstrahlen nicht in den Empfänger
gelangen.
Bei einer fixen Integrationszeit:
u Zeit verkleinern oder auf [Auto]
einstellen.
Bei hohen Helligkeitsunterschieden:
u Gerät- oder Objektposition ändern.
u Abstand zu Objekt vergrößern.
u Gerät- oder Objektposition ändern.
u Einfallwinkel ändern; möglichst mit
abgedunkelten Hintergrund.
u Gerät- oder Objektposition ändern.
u Objekt innerhalb des Arbeitsbereichs
platzieren (150...300mm).
OPD101
19
