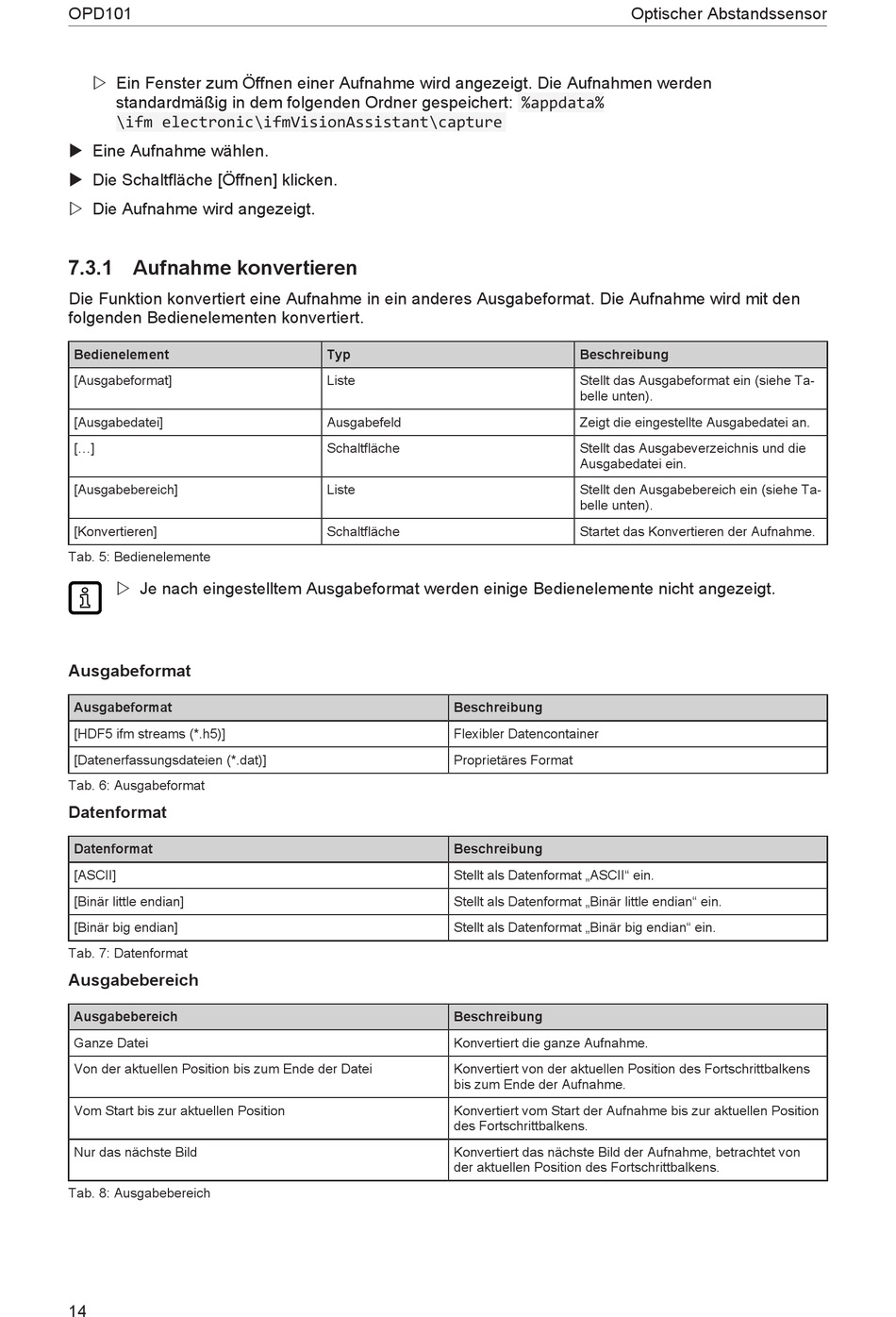

OPD101
w Ein Fenster zum Öffnen einer Aufnahme wird angezeigt. Die Aufnahmen werden
standardmäßig in dem folgenden Ordner gespeichert: %appdata%
\ifm electronic\ifmVisionAssistant\capture
u Eine Aufnahme wählen.
u Die Schaltfläche [Öffnen] klicken.
w Die Aufnahme wird angezeigt.
7.3.1 Aufnahme konvertieren
Die Funktion konvertiert eine Aufnahme in ein anderes Ausgabeformat. Die Aufnahme wird mit den
folgenden Bedienelementen konvertiert.
Bedienelement
[Ausgabeformat]
[Ausgabedatei]
[...]
[Ausgabebereich]
[Konvertieren]
Tab. 5: Bedienelemente
w Je nach eingestelltem Ausgabeformat werden einige Bedienelemente nicht angezeigt.
Ausgabeformat
Ausgabeformat
[HDF5 ifm streams (*.h5)]
[Datenerfassungsdateien (*.dat)]
Tab. 6: Ausgabeformat
Datenformat
Datenformat
[ASCII]
[Binär little endian]
[Binär big endian]
Tab. 7: Datenformat
Ausgabebereich
Ausgabebereich
Ganze Datei
Von der aktuellen Position bis zum Ende der Datei
Vom Start bis zur aktuellen Position
Nur das nächste Bild
Tab. 8: Ausgabebereich
14
Typ
Liste
Ausgabefeld
Schaltfläche
Liste
Schaltfläche
Beschreibung
Flexibler Datencontainer
Proprietäres Format
Beschreibung
Stellt als Datenformat „ASCII" ein.
Stellt als Datenformat „Binär little endian" ein.
Stellt als Datenformat „Binär big endian" ein.
Beschreibung
Konvertiert die ganze Aufnahme.
Konvertiert von der aktuellen Position des Fortschrittbalkens
bis zum Ende der Aufnahme.
Konvertiert vom Start der Aufnahme bis zur aktuellen Position
des Fortschrittbalkens.
Konvertiert das nächste Bild der Aufnahme, betrachtet von
der aktuellen Position des Fortschrittbalkens.
Optischer Abstandssensor
Beschreibung
Stellt das Ausgabeformat ein (siehe Ta-
belle unten).
Zeigt die eingestellte Ausgabedatei an.
Stellt das Ausgabeverzeichnis und die
Ausgabedatei ein.
Stellt den Ausgabebereich ein (siehe Ta-
belle unten).
Startet das Konvertieren der Aufnahme.
