IO-Link Schnittstellenbeschreibung OGD250 OGD550...
Seite 2

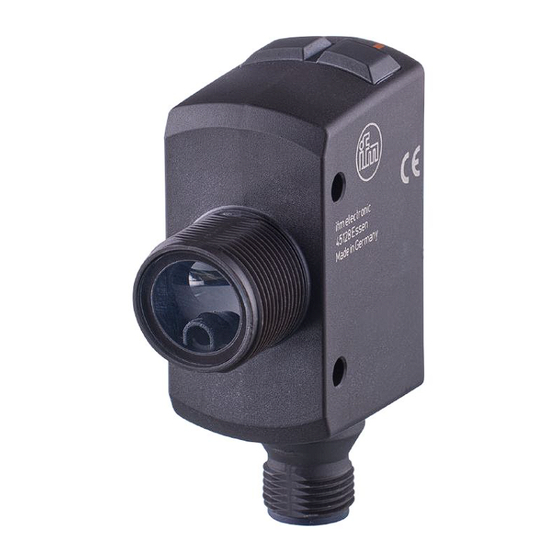

Gerätevariante OGD250 Optischer Sensor, 0...999 %, 30...2200 mm OGD550 Optischer Sensor, 0...999 %, 30...2200 mm 310 / Bytes 1-54 (hex: 01-36) Hersteller ID Geräte ID 1581 / Bytes 0-6-45 (hex: 00-06-2D) COM2 Bitrate Minimale Zykluszeit 5 ms SIO Mode unterstützt...
Seite 3
Die Position der Prozessdatenbytes ist gemäß der Abfolge in ihrer Übertragung dargestellt. Der Inhalt Ihres SPS Eingangsbereichs kann gemäß Ihres SPS Datenformats variieren. Bitte wenden Sie kein Byte Swaping an. Beispiel Funktionsbausteine inkl. Dokumentation sind verfügbar auf www.ifm.com --> Startup Packages. 3/18...
Seite 4
Prozessdaten Ausgangsprozessdaten RecordT (8 Bit) Laser disable BooleanT Setzt das digitale Signal [Laser disable] Wertebereich false (OFF) true (On) 4/18...
Systembefehl Befehlsschnittstelle für Anwendungen. Eine positive Rückmeldung zeigt die vollständige und korrekte Ausführung der angeforderten Funktion an.Systemkommando Information: - Adresse: Index 2, Subindex 0 - Datentyp: UInteger (8 Bit) - Zugriffsrechte: Write Only Text Beschreibung Upload Start Start des Block-Parameteruploads Upload Ende Ende des Block-Parameteruploads Download Start...
Seite 9
Systembefehl Teach tn2 Teach für Fenster-Schaltpunkt 'nah' [FSP2]. Wird der Teach auf einen Wert größer als der aktuelle [FSP2] durchgeführt, so wird dies abgelehnt. Nur möglich bei [ou2]=Fno oder [ou2]=Fnc. Teach tb1 Teach für Fenster-Schaltpunkt 'hell' [bSP1]. Wird der Teach auf einen Wert kleiner als der aktuelle [dSP1] durchgeführt, so wird dies abgelehnt.
Seite 10
Identifikation Herstellername Index 16 Subindex 0 StringT (19 Byte) ReadOnly Herstellername, der einer Herstellerkennung zugeordnet ist. Werkseinstellung ifm electronic gmbh Herstellertext Index 17 Subindex 0 StringT (11 Byte) ReadOnly Zusätzliche Informationen zum Hersteller. Werkseinstellung www.ifm.com Produktname Index 18 Subindex 0...
Seite 11
Parameter Gerätezugriffssperren Index 12 Subindex 0 RecordT (16 Bit) ReadWrite Der Zugriff auf die Geräteparameter kann über entsprechende Flags im Parameter eingeschränkt werden. Werkseinstellung false bitOffset 2 Lokale Parametrierierung Diese Sperre verhindert, dass die Geräteeinstellungen über die lokalen Bedienelemente am Gerät geändert werden. Wertebereich true (Gesperrt)
Seite 12
Parameter coLr Index 554 Subindex 0 UIntegerT (8 Bit) ReadWrite Zuordnung der Display-Farben „rot“ und „grün“ innerhalb des Messbereichs. Werkseinstellung (G1ou / Displayfarbe grün, wenn OUT1 schaltet) Wertebereich (rEd / Displayfarbe rot) (GrEn / Displayfarbe grün) (r1ou / Displayfarbe rot, wenn OUT1 schaltet) (G1ou / Displayfarbe grün, wenn OUT1 schaltet) (r2ou / Displayfarbe rot, wenn OUT2 schaltet) (G2ou / Displayfarbe grün, wenn OUT2 schaltet)
Seite 13
Parameter SP2 - DIST Index 593 Subindex 0 IntegerT (16 Bit) ReadWrite Schaltpunkt 2 [OUT 2]. Nur möglich bei [ou2]=Hno oder [ou2]=Hnc. Werkseinstellung Wertebereich [mm] (50 to 2000) * 1 SP2 - REFL Index 595 Subindex 0 IntegerT (16 Bit) ReadWrite Schaltpunkt 2 [OUT 2].
Seite 14
Parameter SF2 - REFL Index 2035 Subindex 0 IntegerT (16 Bit) ReadWrite Gewünschte Differenz zwischen den Schaltpunkten der Fensterfunktion nach dem Einlernvorgang tFO2. Werkseinstellung Wertebereich [%] (1 to 100) * 1 bSP1 Index 2042 Subindex 0 IntegerT (16 Bit) ReadWrite Schaltpunkt 'hell' 1, [bSP1] muss größer als [dSP1] sein.
Seite 15
Diagnose Gerätestatus Index 36 Subindex 0 UIntegerT (8 Bit) ReadOnly Anzeige des aktuellen Geräte- und Diagnosezustands. Werkseinstellung (Gerät ist OK) Wertebereich (Gerät ist OK) (Wartung erforderlich) (Außerhalb der Spezifikation) (Funktionsprüfung) (Ausfall) Ausführlicher Gerätestatus Index 37 Subindex 0 OctetStringT (3 Byte) [10] ReadOnly Liste aller aktuell anstehender Ereignisse des Geräts.
Seite 16
Diagnose Parameter Einstellungsfehler Index 546 Subindex 0 UIntegerT (32 Bit) [10] ReadOnly Zeigt den zum Downloadzeitpunkt fehlerhaft eingestellten Parameter an. Werkseinstellung (OK) Wertebereich (OK) 786432 (Gerätezugriffssperren, Index = 12) 131727360 (FSP1, Index = 2010) 132382720 (FSP2, Index = 2020) 36044800 (Loc, Index = 550) 131792896 (nSP1, Index = 2011)
Seite 18
Fehlertypen Code Name Beschreibung 0x8000 Fehler in der technologiespezifischen Der Service wurde von der technologiespezifischen Anwendung verweigert. Keine 32768d Anwendung - keine Details weiteren Informationen zur Ursache verfügbar. 0x8011 Index nicht vorhanden Lese- oder Schreibzugriffsversuch auf einen nicht vorhandenen Index. 32785d 0x8012 Subindex nicht vorhanden...
