8 Aufbau der Bedienoberfläche
Die Bedienoberfläche teilt sich in die folgenden Bereiche auf:
1

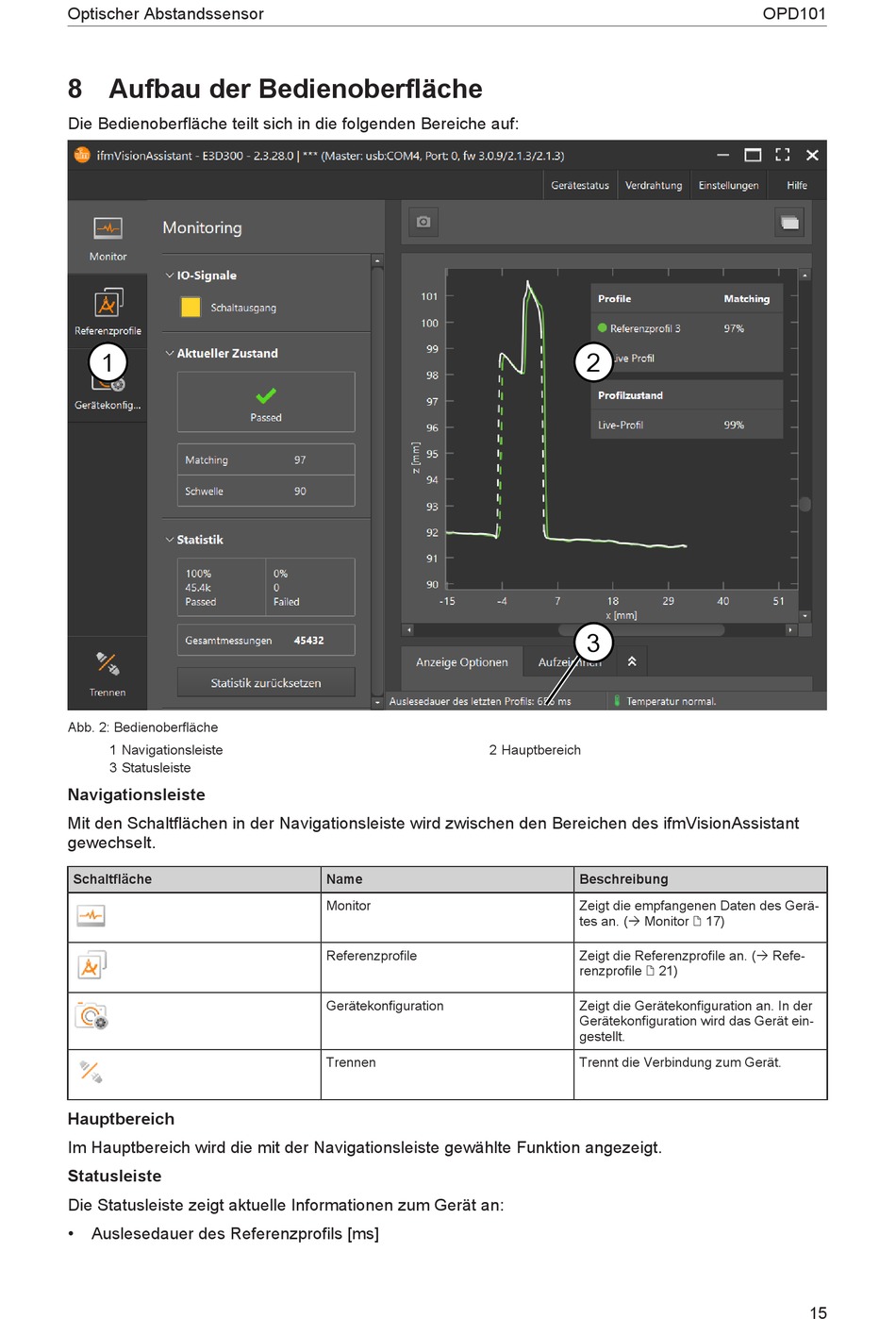

Abb. 2: Bedienoberfläche
1 Navigationsleiste
3 Statusleiste
Navigationsleiste
Mit den Schaltflächen in der Navigationsleiste wird zwischen den Bereichen des ifmVisionAssistant
gewechselt.
Schaltfläche
Hauptbereich
Im Hauptbereich wird die mit der Navigationsleiste gewählte Funktion angezeigt.
Statusleiste
Die Statusleiste zeigt aktuelle Informationen zum Gerät an:
•
Auslesedauer des Referenzprofils [ms]
2 Hauptbereich
Name
Monitor
Referenzprofile
Gerätekonfiguration
Trennen
2
3
Beschreibung
Zeigt die empfangenen Daten des Gerä-
tes an. (Ò Monitor / 17)
Zeigt die Referenzprofile an. (Ò Refe-
renzprofile / 21)
Zeigt die Gerätekonfiguration an. In der
Gerätekonfiguration wird das Gerät ein-
gestellt.
Trennt die Verbindung zum Gerät.
OPD101
15
