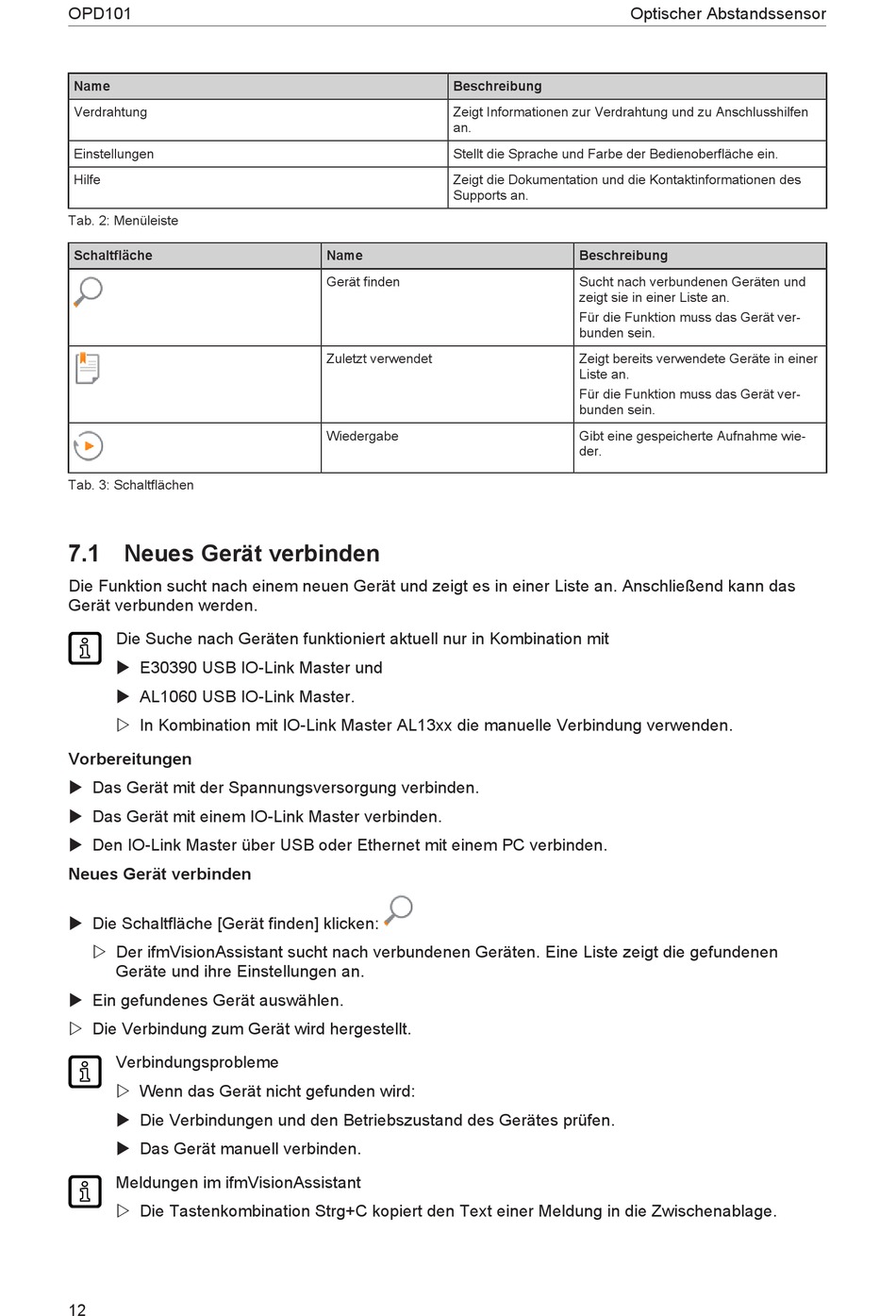

OPD101
Name
Verdrahtung
Einstellungen
Hilfe
Tab. 2: Menüleiste
Schaltfläche
Tab. 3: Schaltflächen
7.1 Neues Gerät verbinden
Die Funktion sucht nach einem neuen Gerät und zeigt es in einer Liste an. Anschließend kann das
Gerät verbunden werden.
Die Suche nach Geräten funktioniert aktuell nur in Kombination mit
u E30390 USB IO-Link Master und
u AL1060 USB IO-Link Master.
w In Kombination mit IO-Link Master AL13xx die manuelle Verbindung verwenden.
Vorbereitungen
u Das Gerät mit der Spannungsversorgung verbinden.
u Das Gerät mit einem IO-Link Master verbinden.
u Den IO-Link Master über USB oder Ethernet mit einem PC verbinden.
Neues Gerät verbinden
u Die Schaltfläche [Gerät finden] klicken:
w Der ifmVisionAssistant sucht nach verbundenen Geräten. Eine Liste zeigt die gefundenen
Geräte und ihre Einstellungen an.
u Ein gefundenes Gerät auswählen.
w Die Verbindung zum Gerät wird hergestellt.
Verbindungsprobleme
w Wenn das Gerät nicht gefunden wird:
u Die Verbindungen und den Betriebszustand des Gerätes prüfen.
u Das Gerät manuell verbinden.
Meldungen im ifmVisionAssistant
w Die Tastenkombination Strg+C kopiert den Text einer Meldung in die Zwischenablage.
12
Beschreibung
Zeigt Informationen zur Verdrahtung und zu Anschlusshilfen
an.
Stellt die Sprache und Farbe der Bedienoberfläche ein.
Zeigt die Dokumentation und die Kontaktinformationen des
Supports an.
Name
Gerät finden
Zuletzt verwendet
Wiedergabe
Optischer Abstandssensor
Beschreibung
Sucht nach verbundenen Geräten und
zeigt sie in einer Liste an.
Für die Funktion muss das Gerät ver-
bunden sein.
Zeigt bereits verwendete Geräte in einer
Liste an.
Für die Funktion muss das Gerät ver-
bunden sein.
Gibt eine gespeicherte Aufnahme wie-
der.
