OPD101

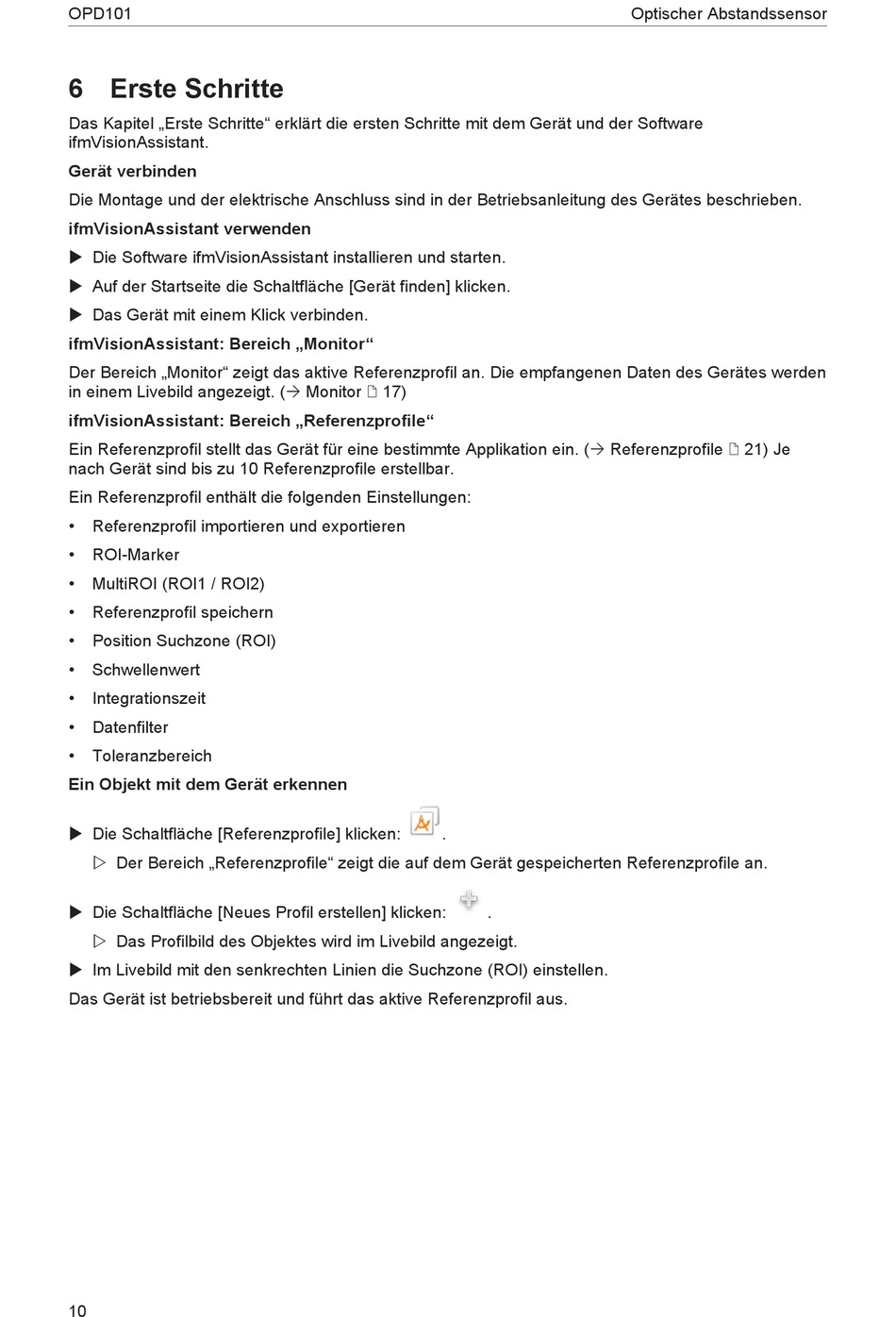

6 Erste Schritte
Das Kapitel „Erste Schritte" erklärt die ersten Schritte mit dem Gerät und der Software
ifmVisionAssistant.
Gerät verbinden
Die Montage und der elektrische Anschluss sind in der Betriebsanleitung des Gerätes beschrieben.
ifmVisionAssistant verwenden
u Die Software ifmVisionAssistant installieren und starten.
u Auf der Startseite die Schaltfläche [Gerät finden] klicken.
u Das Gerät mit einem Klick verbinden.
ifmVisionAssistant: Bereich „Monitor"
Der Bereich „Monitor" zeigt das aktive Referenzprofil an. Die empfangenen Daten des Gerätes werden
in einem Livebild angezeigt. (Ò Monitor / 17)
ifmVisionAssistant: Bereich „Referenzprofile"
Ein Referenzprofil stellt das Gerät für eine bestimmte Applikation ein. (Ò Referenzprofile / 21) Je
nach Gerät sind bis zu 10 Referenzprofile erstellbar.
Ein Referenzprofil enthält die folgenden Einstellungen:
•
Referenzprofil importieren und exportieren
•
ROI-Marker
•
MultiROI (ROI1 / ROI2)
•
Referenzprofil speichern
•
Position Suchzone (ROI)
•
Schwellenwert
•
Integrationszeit
•
Datenfilter
•
Toleranzbereich
Ein Objekt mit dem Gerät erkennen
u Die Schaltfläche [Referenzprofile] klicken:
w Der Bereich „Referenzprofile" zeigt die auf dem Gerät gespeicherten Referenzprofile an.
u Die Schaltfläche [Neues Profil erstellen] klicken:
w Das Profilbild des Objektes wird im Livebild angezeigt.
u Im Livebild mit den senkrechten Linien die Suchzone (ROI) einstellen.
Das Gerät ist betriebsbereit und führt das aktive Referenzprofil aus.
10
.
.
Optischer Abstandssensor
