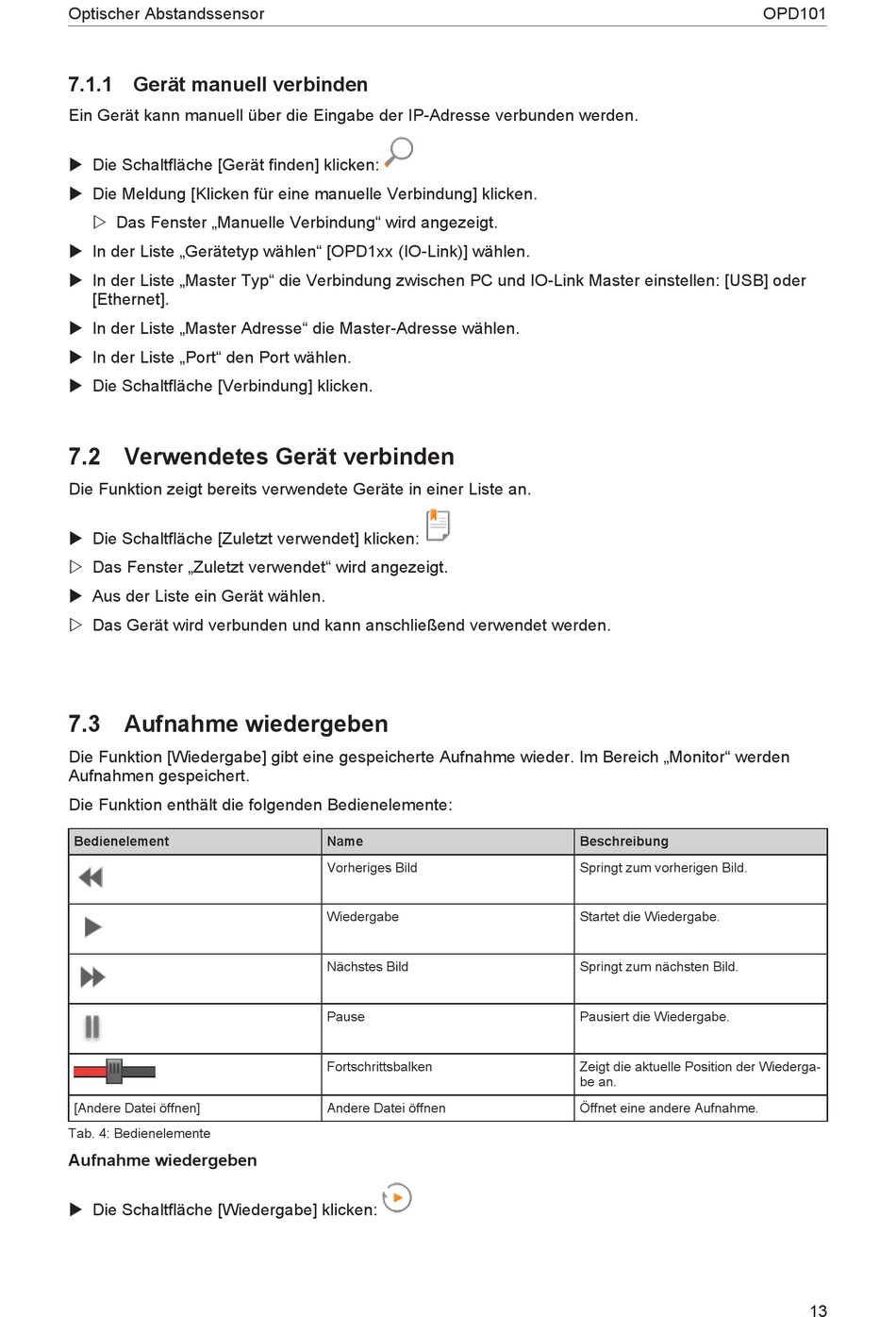

Optischer Abstandssensor
7.1.1 Gerät manuell verbinden
Ein Gerät kann manuell über die Eingabe der IP-Adresse verbunden werden.
u Die Schaltfläche [Gerät finden] klicken:
u Die Meldung [Klicken für eine manuelle Verbindung] klicken.
w Das Fenster „Manuelle Verbindung" wird angezeigt.
u In der Liste „Gerätetyp wählen" [OPD1xx (IO-Link)] wählen.
u In der Liste „Master Typ" die Verbindung zwischen PC und IO-Link Master einstellen: [USB] oder
[Ethernet].
u In der Liste „Master Adresse" die Master-Adresse wählen.
u In der Liste „Port" den Port wählen.
u Die Schaltfläche [Verbindung] klicken.
7.2 Verwendetes Gerät verbinden
Die Funktion zeigt bereits verwendete Geräte in einer Liste an.
u Die Schaltfläche [Zuletzt verwendet] klicken:
w Das Fenster „Zuletzt verwendet" wird angezeigt.
u Aus der Liste ein Gerät wählen.
w Das Gerät wird verbunden und kann anschließend verwendet werden.
7.3 Aufnahme wiedergeben
Die Funktion [Wiedergabe] gibt eine gespeicherte Aufnahme wieder. Im Bereich „Monitor" werden
Aufnahmen gespeichert.
Die Funktion enthält die folgenden Bedienelemente:
Bedienelement
[Andere Datei öffnen]
Tab. 4: Bedienelemente
Aufnahme wiedergeben
u Die Schaltfläche [Wiedergabe] klicken:
Name
Vorheriges Bild
Wiedergabe
Nächstes Bild
Pause
Fortschrittsbalken
Andere Datei öffnen
Beschreibung
Springt zum vorherigen Bild.
Startet die Wiedergabe.
Springt zum nächsten Bild.
Pausiert die Wiedergabe.
Zeigt die aktuelle Position der Wiederga-
be an.
Öffnet eine andere Aufnahme.
OPD101
13
