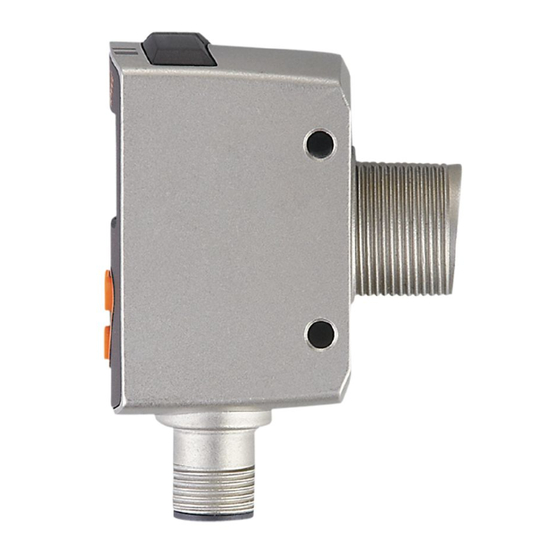

ifm OGD582 Bedienungsanleitung
ifm OGD582 Bedienungsanleitung

ifm OGD582 Bedienungsanleitung

Optischer abstandssensor
Vorschau ausblenden Andere Handbücher für OGD582:

Werbung

Bedienungsanleitung
DE
Optischer Abstandssensor
OGD582
OGD583

Werbung

loading

Inhaltszusammenfassung für ifm OGD582

  • Seite 1 Bedienungsanleitung Optischer Abstandssensor OGD582 OGD583...
  • Seite 2 Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 1�2 Verwendete Warnhinweise ����������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 3�1 Allgemeine Hinweise �������������������������������������������������������������������������������������5 3�2 Einsatzbereiche ���������������������������������������������������������������������������������������������6 3�3 Einbauhinweise ���������������������������������������������������������������������������������������������6 3�3�1 Vermeidung von Verschmutzung und Umgebungslicht ������������������������6 3�3�2 Vermeidung gegenseitiger Beeinflussung ��������������������������������������������6 3�3�3 Sensorausrichtung zu bewegtem Objekt ����������������������������������������������7 4 Funktionen �����������������������������������������������������������������������������������������������������������7 4�1 Ausgangsfunktion Hysterese �������������������������������������������������������������������������7...
  • Seite 3 10 Parametrierung ������������������������������������������������������������������������������������������������17 10�1 Parametrierung allgemein �������������������������������������������������������������������������17 10�1�1 Einstellung eines Parameterwertes ��������������������������������������������������17 10�1�2 Wechsel von Menü-Ebene 1 zu Menü-Ebene 2 �������������������������������18 10�1�3 Elektronisches Schloss ���������������������������������������������������������������������19 10�2 Parametrierung Grundeinstellungen ����������������������������������������������������������19 10�2�1 OUT1 / OUT2 konfigurieren ��������������������������������������������������������������19 10�2�2 Hysteresefunktion für OUT1 �������������������������������������������������������������20 10�2�3 Dynamische Hysterese ���������������������������������������������������������������������21 10�2�4 Hysteresefunktion für OUT2 �������������������������������������������������������������21 10�2�5 Schaltpunkt für Hysteresefunktion OUT1 / OUT2 einstellen ������������22...
  • Seite 4 1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 1.2 Verwendete Warnhinweise WARNUNG Warnung vor schweren Personenschäden� Tod oder schwere, irreversible Verletzungen sind möglich� 2 Sicherheitshinweise •...
  • Seite 5 Sichtbares Laserlicht; LASER KLASSE 1� EN/IEC 60825-1 : 2007 und EN/IEC 60825-1 : 2014 entspricht 21 CFR Part 1040 mit Ausnahme der Abweichungen in Übereinstimmung mit der Laser Notice Nr� 50, Juni 2007� Position des Produktlabels Hinweisschild 3 Bestimmungsgemäße Verwendung 3.1 Allgemeine Hinweise Das Gerät wird als optischer Abstandssensor eingesetzt�...
  • Seite 6 Der Sendespot sollte auf das Objekt oder den Hintergrund treffen� Zwischenzustände können zu verfälschten Messwerten führen� 3.2 Einsatzbereiche • Der optische Abstandssensor misst Entfernungen von 8���165 cm und Objektreflektivitäten von 0���999 %� • Er besitzt eine max� Hintergrundausblendung bis zu 20 m� Der Abstand zwischen Sensor und Hintergrund muss auf max�...
  • Seite 7 Beeinflussung kann vermieden werden, indem die Sensoren leicht verkippt platziert werden� Sendespots so ausrichten, dass diese möglichst weit voneinander entfernt auftreffen� 3.3.3 Sensorausrichtung zu bewegtem Objekt Optische Sensoren sind so einzubauen, dass das Objekt seitlich oder von unten in den Erfassungsbereich des Sensors hineinbewegt wird� Hintergrund: •...
  • Seite 8 4.2 Ausgangsfunktion Fenster Die Fensterfunktion erlaubt die Überwachung eines definierten Gutbereichs (Abstand oder Reflektivität)� Beide Ausgänge (OUT1 und OUT2) lassen sich als Fensterfunktion einstellen → 10.2.8� Vom Sensor automatisch eingestellte Hysteresen sorgen dafür, dass der Schaltzustand des Ausgangs an den Fenstergrenzen stabil bleibt� Die Hysteresen können dem Datenblatt entnommen werden�...
  • Seite 9 ► Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� ► Spannungsversorgung nach EN 50178, SELV, PELV sicherstellen� OGD582 und OGD583: cULus, Supply Class 2 ► Anlage spannungsfrei schalten� ► Gerät wie folgt anschließen: OGD582 / OGD583 PNP...
  • Seite 10 6.1 Betrieb mit IO-Link-Master Das Gerät ist kompatibel mit IO-Link Masterportklasse A (Typ A)� Beim Betrieb mit IO-Link Masterportklasse B (Typ B) folgendes beachten: Das Gerät ist standardmäßig nicht kompatibel zur Masterportklasse B (Typ B)� Pin 2 (OU2) und Pin 5 (IN1) werden für herstellerspezifische Funktionen verwendet�...
  • Seite 11 Programmiertaste Anwahl der Parameter und Bestätigen der Parameterwerte� [ENTER] Programmiertaste Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; [Taste hoch] schrittweise durch Einzeldruck)� Programmiertaste Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; [Taste runter] schrittweise durch Einzeldruck)� 3-stellige Anzeige der gemessenen Entfernung bzw� Reflektivität, der alphanumerische Parameter und Parameterwerte�...
  • Seite 12 8 Menü 8.1 Menü-Struktur für Fensterfunktion 25. 5 35. 5 22. 5 25. 5 0. 0 0. 0 0ff and 0r 0. 0 0. 0 0ff and 0r lo xi 22. 5 33. 5 0. 1 0n 0ff *) Pfeiltaste (hoch oder runter) 3 s gedrückt halten zum Aktivieren�...
  • Seite 13 8.2 Menü-Struktur für Hysteresefunktion 22. 5 33. 5 xno xnc 22. 5 xno xnc 0. 0 0. 0 0ff and 0r 0. 0 0. 0 0ff and 0r lo xi 0. 1 0n 0ff *) Pfeiltaste (hoch oder runter) 3 s gedrückt halten zum Aktivieren�...
  • Seite 14 8.3 Menü-Erläuterung Die Werkseinstellungen befinden sich am Ende der Anleitung (→ 15 Werkseinstellung)� Konfiguration für Ausgang 1 Es sind 5 Schaltfunktionen einstellbar: [Hno], [Hnc], [Fno], [Fnc] , [OFF] → 10.2.1 OUT1 / OUT2 konfigurieren� Konfiguration für Ausgang 2 Es sind 5 Schaltfunktionen einstellbar: [Hno], [Hnc], [Fno], [Fnc], [OFF] →...
  • Seite 15 Verzögerungszeit für die Schaltausgänge [dSx] = Einschaltverzögerung; [drx] = Ausschaltverzögerung� Der Ausgang ändert seinen Schaltzustand nicht sofort bei Eintritt des Schaltereignisses, sondern erst nach Ablauf der Verzögerungszeit� Besteht das Schaltereignis nach Ablauf der Verzögerungszeit nicht mehr, ändert sich der Schaltzustand des Ausgangs nicht� [dSx] und [drx] sind nicht wirksam, wenn [OU1/2] = [OFF] →...
  • Seite 16 Einstellung der Fehlerunterdrückungszeit für Schaltausgänge Mit dieser Funktion lassen sich kurzzeitige Sättigungen des Messelements ausblenden (derartige Sättigungen können durch Direktreflexion oder starke Helligkeitsschwankungen entstehen)� Während der eingestellten Zeit wird der letzte gültige Messwert angezeigt, die Ausgangssignale bleiben unverändert� (→ 10.3.7 Fehlerunterdrückungszeit einstellen) Einstellung der Anzeige Es sind 2 Einstellungen wählbar: [on], [OFF]...
  • Seite 17 9.2 Display-Modus Anzeige der Parameter und der eingestellten Parameterwerte� ► [ENTER] kurz drücken� > Gerät geht in den Display-Modus über� Intern verbleibt es im Arbeitsbetrieb� Die eingestellten Parameterwerte können abgelesen werden: ► Um durch die Parameter zu blättern, [Pfeiltaste hoch/runter] kurz drücken� ►...
  • Seite 18 Parameterwert einstellen ► [Enter] kurz drücken� > Der aktuelle Parameterwert wird angezeigt� ► [Taste hoch] oder [Taste runter] drücken und gedrückt halten� > Der aktualle Parameterwert wird 3 s lang blinkend angezeigt� ► Einstellwert schrittweise durch Einzeldruck oder kontinuierlich durch Dauerdruck erhöhen�...
  • Seite 19 ► Kurz [Enter] drücken� > Der erste Parameter des Untermenüs wird angezeigt (hier: [rES])� 10.1.3 Elektronisches Schloss Um unbeabsichtigte Fehleingaben zu verhindern, lässt sich das Gerät elektronisch verriegeln� Im Auslieferungszustand ist das Gerät nicht verriegelt� Verriegeln ► Sicherstellen, dass das Gerät im normalen Arbeitsbetrieb ist�...
  • Seite 20 10.2.2 Hysteresefunktion für OUT1 Die Hysterese hält den Schaltzustand des Ausgangs stabil, wenn der Messwert um den Schaltabstand herum schwankt� Der gewählte Schaltpunkt [SP1] ist dabei der Einschaltpunkt� Der Rückschaltpunkt wird vom Sensor automatisch hinter dem gewählten Schaltpunkt [SP1] eingestellt� Der nominale Abstand zwischen Ein- und Rückschaltpunkt ist die Hysterese, diese kann dem Datenblatt entnommen werden�...
  • Seite 21 Schaltzustand der Ausgänge Ausgangsfunktion Objektabstand (D) Schaltzustand [Hno] D < [SPx] geschlossen D > [SPx] offen [Hnc] D < [SPx] offen D > [SPx] geschlossen 10.2.3 Dynamische Hysterese Die vom Sensor ermittelten Messwerte schwanken situationsbedingt� Diese Messwertschwankungen sind bei kleinem Signal/Rausch-Verhältnis am größten� Dies tritt beim Erfassen von sehr dunklen Targets und sehr viel Umgebungslicht auf�...
  • Seite 22 A =[SP2] 1: Laserstrahl A: Einschaltpunkt "hell" [SP2] 2: Bewegungsrichtung Objekt B: Rückschaltpunkt Wenn die Ausgangsfunktion [Hnc] gewählt wurde, sind Ein- und Rückschaltpunkt vertauscht� Der Ausgang schaltet bei Verkleinerung der Objektreflektivität ein� Vergrößert sich die Objektreflektivität, schaltet der Ausgang ab� 10.2.5 Schaltpunkt für Hysteresefunktion OUT1 / OUT2 einstellen ►...
  • Seite 23 10.2.6 Fensterfunktion für OUT1 Für den Ausgang (OUT1) gibt es die Möglichkeit ein Fenster für die Objekterkennung zu definieren� Schaltet, wenn Objekt erkannt wird [nP1] [FP1] [Fno] [nP1] = Schaltpunkt "Nah"; [FP1] = Schaltpunkt "Fern"; FE = Fenster Bewegt sich der Messwert zwischen Schaltpunkt "Nah" [nP1] und Schaltpunkt "Fern"...
  • Seite 24 A =[bP2] B =[dP2] 1: Laserstrahl A: Schaltpunkt "hell" [bP2] 2: Bewegungsrichtung Objekt B: Schaltpunkt "dunkel" [dP2] 3: Fenster Schaltet, wenn Objekt erkannt wird Bewegt sich der Messwert zwischen Schaltpunkt "hell" [bP2] und Schaltpunkt "dunkel" [dP2], ist der Ausgang eingeschaltet (wenn [OU2] = [Fno])� Schaltet ab, wenn Objekt erkannt wird Bewegt sich der Messwert zwischen Schaltpunkt "hell"...
  • Seite 25 10.2.8 Schaltpunkte für Fensterfunktion OUT1 / OUT2 einstellen ► Unter [OU1] / [OU2] die Ausgangsfunktion [Fno] oder [Fnc] wählen� ► Mit [ENTER] bestätigen� ► [nP1] / [bP2] wählen und Schaltpunkt "nah" / "hell" einstellen� ► Mit [ENTER] bestätigen� ► [FP1] / [dP2] wählen und Schaltpunkt "fern" / "dunkel" einstellen� ►...
  • Seite 26 10.3.3 Teach - Schaltpunkt für Fensterfunktion OUT1 / OUT2 einstellen ► Unter [OU1] / [OU2] die Ausgangsfunktion [Fno] oder [Fnc] wählen� ► Mit [ENTER] bestätigen� ► In [EF] wechseln� ► [tn1] / [tb2] wählen� > Parameterwert für [nP1] / [bP2] wird angezeigt� ►...
  • Seite 27 10.3.4 Schalthysterese Level für OUT2 einstellen ► In [EF] wechseln� ► [HYL] wählen� ► Über Pfeiltasten [Lo] oder [Hi] wählen� ► Mit [ENTER] bestätigen� Lo: Kleine Hysteresen, ermöglichen die Erkennung kleiner Reflektivitätsunterschiede� Das ist die Standardeinstellung� Hi: Größere Hysteresen, anzuwenden bei schwierigen Applikationen wie z�B�...
  • Seite 28 10.3.6 Verzögerungszeit für Schaltausgänge einstellen ► In [EF] wechseln� ► Mit [Taste hoch] oder [Taste runter] Parameter wählen: [dS1] / [dS2] = Einschaltverzögerung; [dr1] / [dr2] = Ausschaltverzögerung ► Mit [Enter] Parameterwert einstellen: > Eingestellter Parameterwert wird angezeigt� ► [Taste hoch] oder [Taste runter] mind� 3 s lang gedrückt halten� >...
  • Seite 29 Des Weiteren ist die Kommunikation über eine Punkt-zu-Punkt-Verbindung mit einem USB-Adapterkabel möglich� Weitere Informationen zu IO-Link finden Sie unter www�ifm�com� 11.2 Gerätespezifische Informationen Die zur Konfiguration des IO-Link Gerätes notwendigen IODDs sowie detaillierte Informationen über Sensorwerte, Diagnoseinformationen und Parameter finden Sie in der tabellarischen Übersicht unter www�ifm�com�...
  • Seite 30 12.1 Fehleranzeigen 12.1.1 Fehleranzeigen für OUT1 Anzeige Mögliche Ursache Schaltausgang [Hno] [Hnc] [Fno] [Fnc] zu viel Licht, [- |- ] z� B� spiegelnde Oberfläche [--] zu wenig Licht, kein Objekt Messobjekt außerhalb des [nEA] Messbereichs < 80 mm Messobjekt außerhalb des [FAr] Messbereichs >...
  • Seite 31 13 Wartung, Instandsetzung, Entsorgung Die Instandsetzung defekter Sensoren ist nur durch den Hersteller erlaubt� ► Die Frontscheibe des Gerätes von Verschmutzung freihalten� _MZ_200_0404 Original Scale Drawing (MTD) ► Das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen� ► Das Modulgehäuse nicht öffnen� Es befinden sich keine Komponenten im Inneren, die vom Benutzer selbst gewartet werden könnten�...
  • Seite 32 Hno, Hnc, Fno, Fnc, OFF SP2 [%] 6���900 bP2 [%] 6���900 dP2 [%] 6���900 dS2 [s] 0���0,1���5 dr2 [s] 0���0,1���5 Lo, Hi And, Or, OFF dFo [s] 0���0,1���5 0,1 s On / OFF Technische Daten und weitere Informationen unter www�ifm�com...
