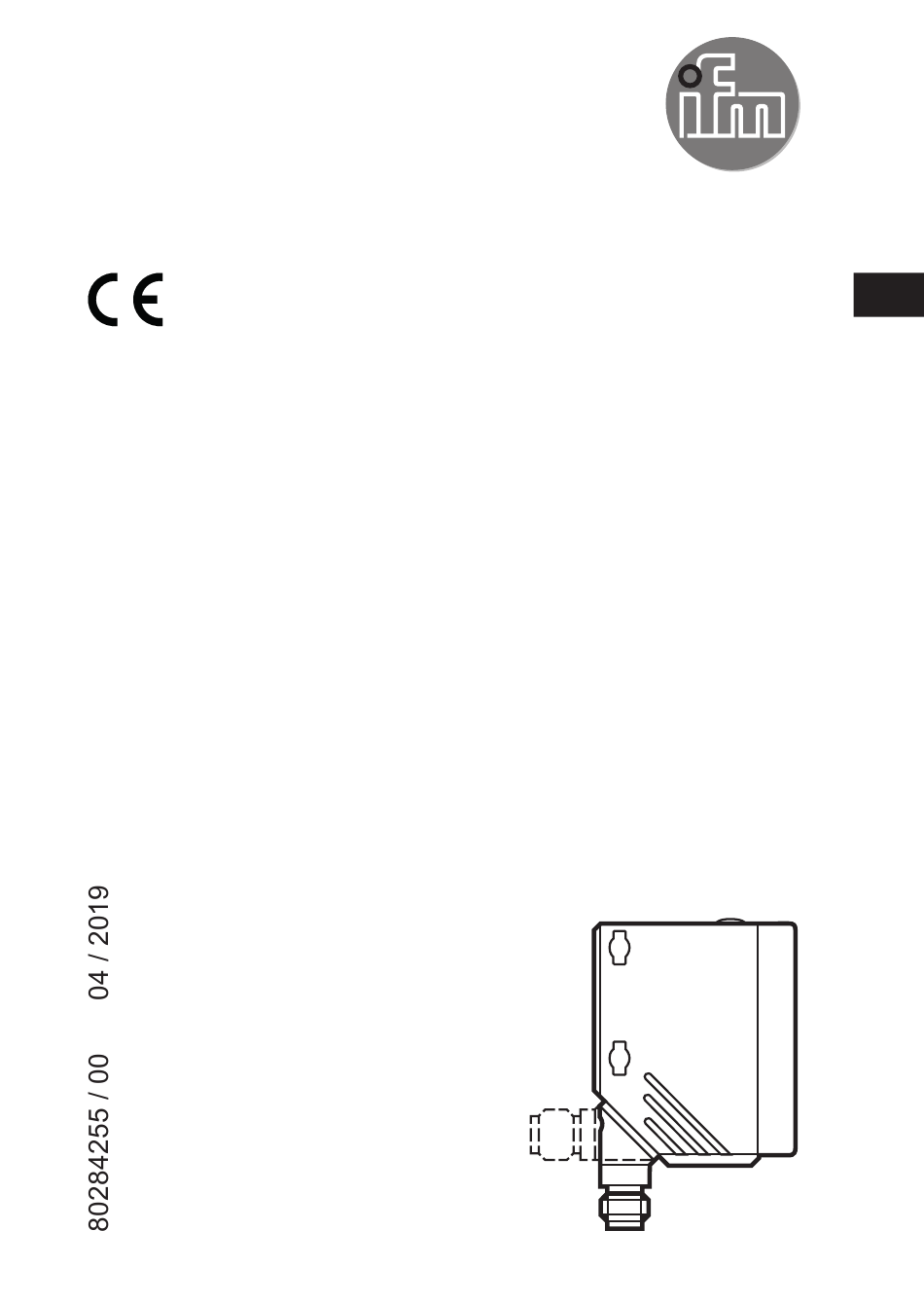

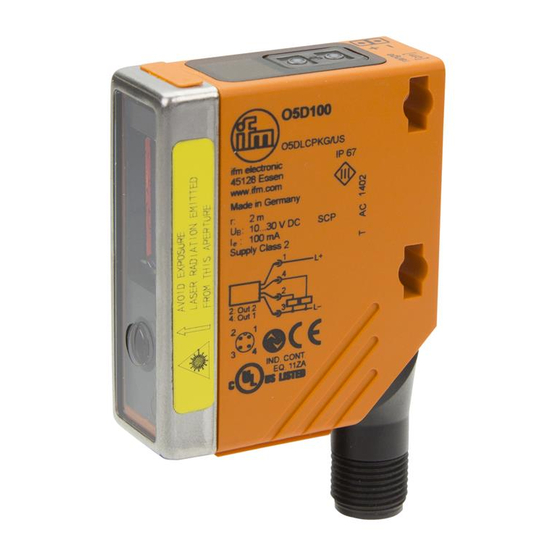

- Seite 1 Bedienungsanleitung Optischer Abstandssensor O5D10x...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 1�2 Verwendete Warnhinweise ����������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 3�1 Einsatzbereiche ���������������������������������������������������������������������������������������������5 4 Montage ���������������������������������������������������������������������������������������������������������������5 4�1 Montagebedingungen ������������������������������������������������������������������������������������5 5 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������5 6 Elektrischer Anschluss �����������������������������������������������������������������������������������������6 7 Einstellungen �������������������������������������������������������������������������������������������������������7 7�1 Gerät soll schalten, wenn das Objekt erkannt wird ���������������������������������������7 8 IO-Link �����������������������������������������������������������������������������������������������������������������7 8�1 Allgemeine Informationen ������������������������������������������������������������������������������7... -
Seite 3: Vorbemerkung
1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� 1.2 Verwendete Warnhinweise WARNUNG Warnung vor schweren Personenschäden� Tod oder schwere, irreversible Verletzungen sind möglich� 2 Sicherheitshinweise •... -
Seite 4: Label Für Versorgungskabel
• Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchführen� • Geräte und Kabel wirksam vor Beschädigung schützen� WARNUNG Sichtbares Laserlicht; Laserschutzklasse 2� Die Verwendung von anderen Bedieneinrichtungen oder -einstellungen kann zu gefährlicher Strahlungsexposition führen�... -
Seite 5: Bestimmungsgemäße Verwendung
3 Bestimmungsgemäße Verwendung Das Gerät wird als optischer Abstandssensor eingesetzt� 3.1 Einsatzbereiche • Der optische Abstandssensor misst Entfernungen von 0,03 bis 2 m • Er besitzt eine Hintergrundausblendung bis 20 m� • Die Schaltausgänge sind antivalent� Der Abstand zwischen Sensor und Hintergrund muss kundenseitig auf max�... -
Seite 6: Elektrischer Anschluss
2: OUT2 = Öffner 2: OUT2 4: OUT1 DC NPN 4: OUT1 = Schließer / IO-Link 2: OUT2 = Öffner 2: OUT2 4: OUT1 Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz) -
Seite 7: Einstellungen
Des Weiteren ist die Kommunikation über eine Punkt-zu-Punkt-Verbindung mit einem USB-Adapterkabel möglich� Weitere Informationen zu IO-Link finden Sie unter www�ifm�com� 8.2 Gerätespezifische Informationen Die zur Konfiguration des IO-Link-Gerätes notwendigen IODDs sowie detaillierte Informationen über Sensorwerte, Diagnoseinformationen und Parameter finden... -
Seite 8: 8�3 Parametrierwerkzeuge
8.3 Parametrierwerkzeuge Alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www�ifm�com� 9 Betrieb ► Prüfen, ob das Gerät sicher funktioniert� > LED leuchtet wenn der Schaltausgang geschaltet ist� > Der ermittelte Abstandswert wird im Display angezeigt� 9.1 Elektronisches Schloss Um unbeabsichtigte Fehleingaben zu verhindern, lässt sich das Gerät elektronisch... -
Seite 9: 9�2 Fehleranzeigen
► Die Frontscheibe des Geräts von Verschmutzungen freihalten� ► Zur Reinigung keine Lösungsmittel oder Reiniger verwenden, die den Kunststoff beschädigen könnten� ► Das Modulgehäuse nicht öffnen� Es befinden sich keine Komponenten im Inneren, die vom Benutzer selbst gewartet werden könnten� Technische Daten und weitere Informationen unter www�ifm�com...
