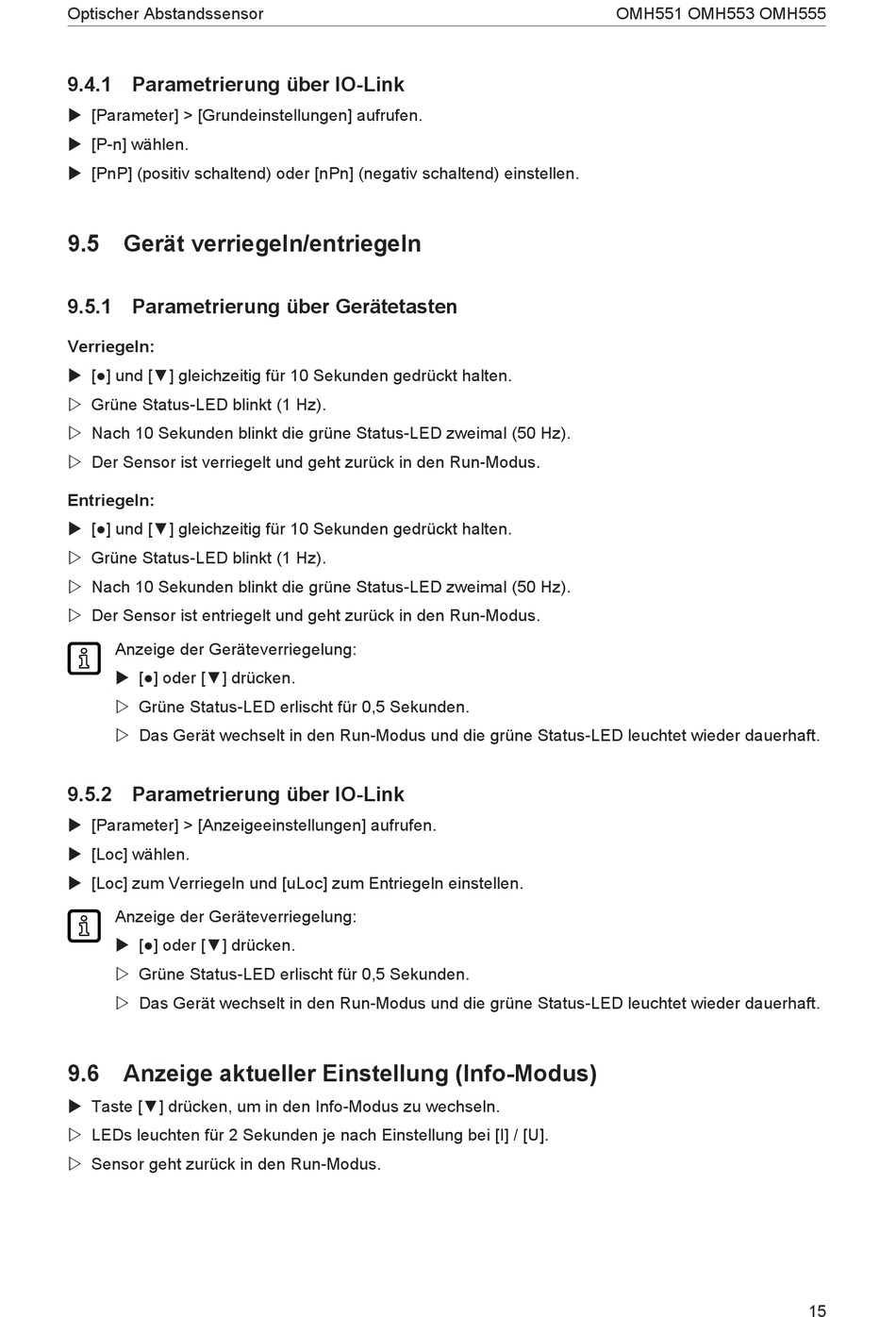

Parametrierung Über Io-Link; Gerät Verriegeln/Entriegeln; Parametrierung Über Gerätetasten; Anzeige Aktueller Einstellung (Info-Modus) - ifm OMH551 Betriebsanleitung

Optischer Abstandssensor
9.4.1 Parametrierung über IO-Link
u [Parameter] > [Grundeinstellungen] aufrufen.
u [P-n] wählen.
u [PnP] (positiv schaltend) oder [nPn] (negativ schaltend) einstellen.
9.5 Gerät verriegeln/entriegeln
9.5.1 Parametrierung über Gerätetasten
Verriegeln:
u [●] und [▼] gleichzeitig für 10 Sekunden gedrückt halten.
w Grüne Status-LED blinkt (1 Hz).
w Nach 10 Sekunden blinkt die grüne Status-LED zweimal (50 Hz).
w Der Sensor ist verriegelt und geht zurück in den Run-Modus.
Entriegeln:
u [●] und [▼] gleichzeitig für 10 Sekunden gedrückt halten.
w Grüne Status-LED blinkt (1 Hz).
w Nach 10 Sekunden blinkt die grüne Status-LED zweimal (50 Hz).
w Der Sensor ist entriegelt und geht zurück in den Run-Modus.
Anzeige der Geräteverriegelung:
u [●] oder [▼] drücken.
w Grüne Status-LED erlischt für 0,5 Sekunden.
w Das Gerät wechselt in den Run-Modus und die grüne Status-LED leuchtet wieder dauerhaft.
9.5.2 Parametrierung über IO-Link
u [Parameter] > [Anzeigeeinstellungen] aufrufen.
u [Loc] wählen.
u [Loc] zum Verriegeln und [uLoc] zum Entriegeln einstellen.
Anzeige der Geräteverriegelung:
u [●] oder [▼] drücken.
w Grüne Status-LED erlischt für 0,5 Sekunden.
w Das Gerät wechselt in den Run-Modus und die grüne Status-LED leuchtet wieder dauerhaft.
9.6 Anzeige aktueller Einstellung (Info-Modus)
u Taste [▼] drücken, um in den Info-Modus zu wechseln.
w LEDs leuchten für 2 Sekunden je nach Einstellung bei [I] / [U].
w Sensor geht zurück in den Run-Modus.
OMH551 OMH553 OMH555
15
