LED-Beleuchtung Nachrüstsatz für Sopur/
Quickie Nitrum
Die LED-Beleuchtung wird mit Klebeband und einer
Inbusschraube am Verbindungsrohr zum Lenkrad montiert. Das
Wadenband ist als Kabelführung ausgelegt und wurde verstärkt,
damit es das Gewicht der Controller Box tragen kann.
Der Nachrüstsatz für die LED-Beleuchtung umfasst
folgendes:
• Zwei Schneidschrauben
• LED-Beleuchtung inkl. Kabel links
• LED-Beleuchtung inkl. Kabel rechts
• Controller Box inkl. Akku
• Verstärktes Wadenband
• 2 Klettverschlüsse
4
Montageanleitung:
1. Reinigen und entfetten Sie die Unterseite des
Verbindungsrohrs zum Lenkrad an beiden Seiten des
Rollstuhls
2. Ziehen Sie die Schutzfolie vom doppelseitigen Klebeband an
der Unterseite der linken LED-Beleuchtung ab
3. Stecken Sie die Schneidschraube in die Bohrung am LED-
Gehäuse ein und richten Sie das LED-Gehäuse so am
Verbindungsrohr zum Lenkrad aus (das Klebeband aber noch
nicht auf das Verbindungrohr zum Lenkrad kleben), dass die
Schraube mit der Bohrung im Verbindungrohr zum Lenkrad
ausgerichtet ist. Die LEDs zeigen zur Vorderseite des
Rollstuhls.
4. Kleben Sie jetzt das Klebeband auf das Verbindungsrohr zum
Lenkrad auf, um das LED-Gehäuse mit dem Verbindungsrohr
zum Lenkrad zu verbinden. Gut andrücken und 20 Sekunden
lang gedrückt halten

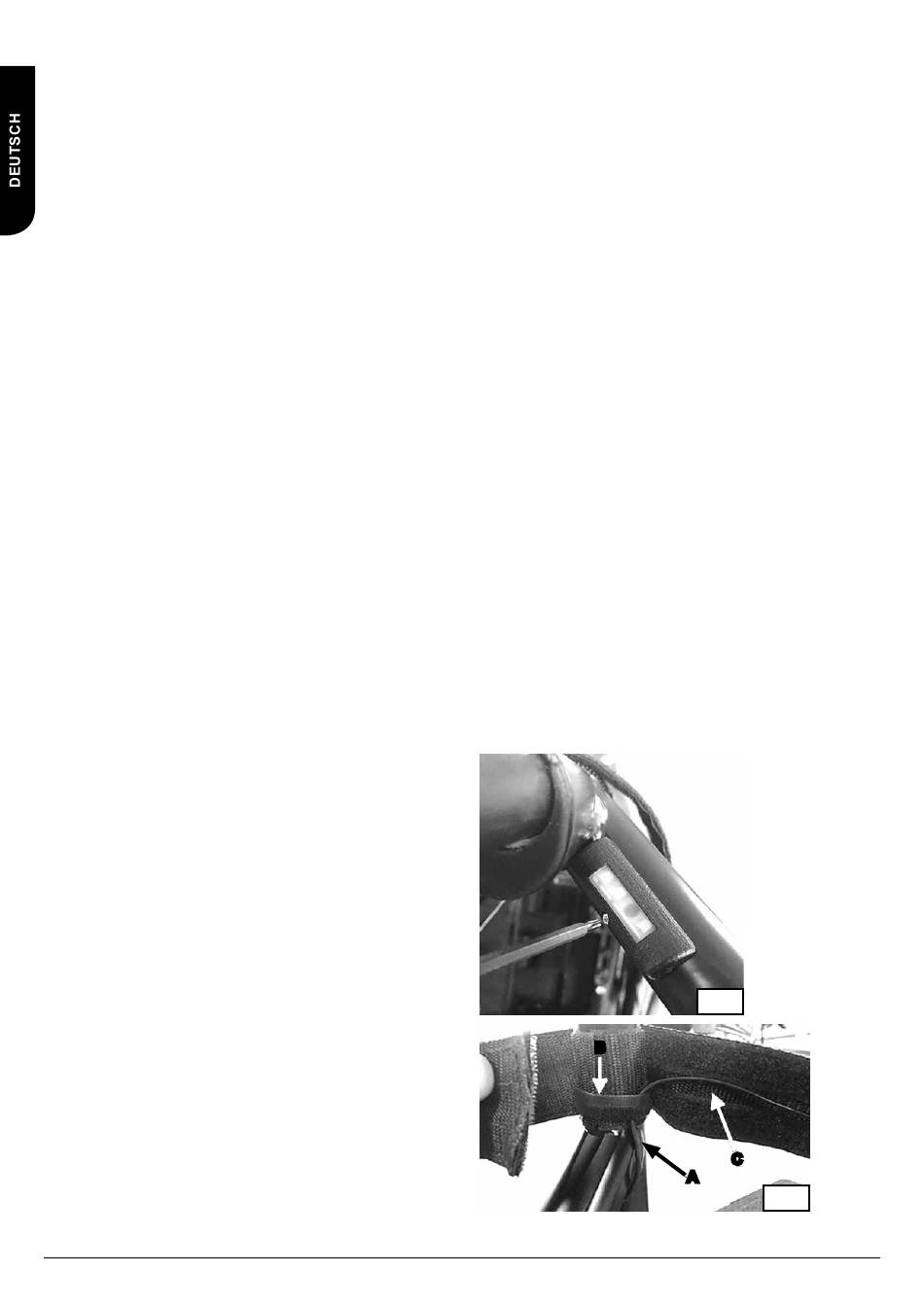

5. Ziehen Sie die Schneidschraube mit einem Drehmoment von
max. 2 Nm an (Fig. 1)
6. Wiederholen Sie das mit der rechten LED-Beleuchtung
7. Montieren Sie das Wadenband und stellen Sie die Länge nach
Bedarf ein
8. Führen Sie die Kabel der LED-Beleuchtung (A) am Rahmen
entlang zum Wadenband hin. Befestigen Sie die Kabel mit dem
Klettverschluss (B) unter dem Wadenband am Rahmen (Fig. 2)
9. Führen Sie die Kabel durch die Aussparung im Klettverschluss
(C) an der Rückseite des Wadengurts zur Mitte des
Wadenbands hin (Fig. 2).
10. Bringen Sie die Controller Box so am Wadenband an, dass sie
sich in der Mitte des Wadengurts befindet. Der USB-Anschluss
zeigt zur Vorderseite des Rollstuhls
11. Stecken Sie die Stecker des LED-Kabels in die Buchsen an
beiden Seiten der Controller Box ein
12. Schneiden Sie die hintere Abdeckung des Wadenbands auf
eine passende Länge zu und befestigen Sie sie mit dem
Klettverschluss so an der Rückseite des Wadenbands, dass
sie die Kabel und die Controller Box abdeckt
B
LED Nachrüstsatz
Fig. 1
C
A
Fig. 2
