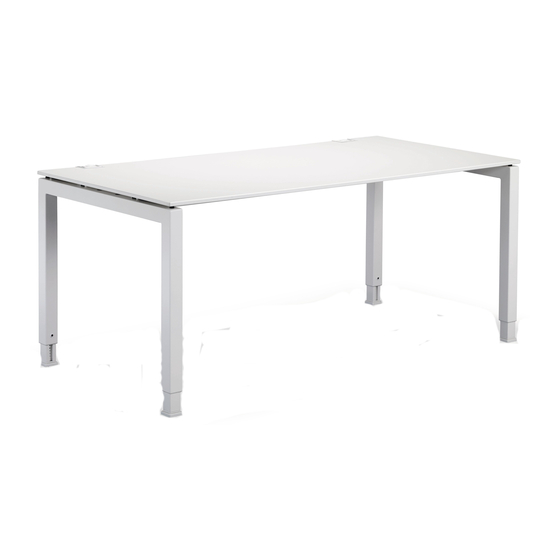

- Seite 1 BASIC.4 TISCHSYSTEM DESK SYSTEM MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS...
-
Seite 3: Inhaltsverzeichnis
INHALT Anwendungsbereich, Transport Sicherheitshinweise Montage von Konsole und Seitenteil Montage der Schiebeplatte Höhenverstellung Montage der Klappwanne Montage des CPU-Halters Montage der Druckerablage Montage der Rückwand Lineare Verbindung zwischen Tischen Montage des Anbaurahmens Montage des Stützfusses Montage des Plattenansteckelements Montage des Returntisches Montage des Tischpaneels Montage des Fly By-Paneels Montage der Anklemmsteckdose... -
Seite 4: Anwendungsbereich, Transport
ANWENDUNGSBEREICH Der Tisch ist nicht für den Einsatz im Werkstatt- oder Lagerbereich geeignet. Er ist nicht für den Einsatz in Feuchträumen geeignet. TRANSPORT Bitte heben oder tragen Sie den Tisch nicht an der Tisch- platte, sondern an dem Tischrahmen. Ziehen Sie den Tisch nicht über den Fußboden, es besteht die Gefahr einer Be- schädigung. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Bei federunterstützter Höhenverstellung muss sich der Tisch in stehenden Gebrauchszustand befinden, ansonsten besteht Verletzungsgefahr! Bitte darauf achten, dass bei Elektrifizie- rung des Tisches, die Stromkabel nicht eingeklemmt werden. Es darf keine Flüssigkeit in den elektrifi- zierten Tisch gelangen. SAFETY INSTRUCTIONS If the table has spring-assisted height adjustment, it must be in an upright position before adjusting to avoid risk... -
Seite 6: Montage Von Konsole Und Seitenteil
MONTAGEANLEITUNG BASIC.4 ASSEMBLY INSTRUCTIONS BASIC.4 MONTAGE VON KONSOLE UND SEITENTEIL FITTING BRACKET AND SIDE SECTION Konsole Bracket M6x55 (SW5) M8x70 (SW6) Neigungverstellung Tilt adjustment... -
Seite 7: Montage Der Schiebeplatte
MONTAGE DER SCHIEBEPLATTE FITTING SLIDING TOP HÖHENVERSTELLUNG HEIGHT ADJUSTMENT Achtung: Die Verstellung ist federunterstützt und lässt das Gewicht ab- federn. Der Tisch muss Fixe Höhe 720 mm, Verstellbereich Verstellbereich sich zur Verstellung im Höhenausgleich 680-820 mm 650-850 mm stehenden Gebrauchs- 15 mm Adjustment range Adjustment range... -
Seite 8: Montage Der Klappwanne Fitting Clip Down Cable Tray
MONTAGE DER KLAPPWANNE FITTING CLIP DOWN CABLE TRAY 5x60 öffnen open schließen close... -
Seite 9: Montage Des Cpu-Halters
MONTAGE DES CPU HALTERS FITTING CPU HOLDER M5x40 (SW3) M6x16 (SW4) Hinweis: Der CPU-Halter kann wahlweise nach außen oder innen montiert werden. Bei Tischen mit Klappwanne nur außen! Note: The CPU holder can optionally be mounted on the inside or outside. Table with clip-down cable tray: only on the outside! -
Seite 10: Montage Der Druckerablage
MONTAGE DER DRUCKERABLAGE FITTING PRINTER TRAY 6,3x12 M6x16 (SW4) Optional 5x15 Stützfuß Support leg... -
Seite 11: Montage Der Rückwand Fitting Modesty Panel
MONTAGE DER RÜCKWAND FITTING MODESTY PANEL Abdeckkappe ent- fernen Remove cover cap M6x16 (SW5) M6x8 (SW4) -
Seite 12: Lineare Verbindung Zwischen Tischen
LINEARE VERBINDUNG ZWISCHEN TISCHEN LINEAR CONNECTION BETWEEN TABLES M8x12 (SW6) Ansicht von oben View from above... -
Seite 13: Montage Des Anbaurahmens
MONTAGE DES ANBAURAHMENS FITTING SIDE FRAME M8x12 (SW6) MONTAGE DES STÜTZFUSSES FITTING SUPPORT LEG M6x12 (SW5) -
Seite 14: Montage Des Plattenansteckelements
MONTAGE DES PLATTENANSTECKELEMENTS FITTING BRIEFCASE LEDGE Abdeckkappe entfernen Remove cover M6x10 (SW5) ausrichten Höheneinstellung align Height adjustment Stützplatte Support plate 4x15 4,5x20 Neigungverstellung Tilt adjustment Verstärkungsrohr ab Hinweis: Gleiche Vorge- Breite 1600 mm montieren hensweise bei Montage Fitting reinforcing tube der Vorkopfplatte mit from type 1600 Stützfüssen. -
Seite 15: Montage Des Returntisches
MONTAGE DES RETURNTISCHES FITTING RETURN DESK M6x55 (SW5) MONTAGE DES TISCHPANEELS FITTING DESK SCREEN heraustrennen snap off ausrichten align Anklemmadapter Clamp adapter... -
Seite 16: Montage Des Fly By-Paneels
MONTAGE DES FLY BY PANEELS FITTING FLY BY SCREEN M6x10 (SW5) MONTAGE DER ANKLEMMSTECKDOSE FITTING CLAMP ON SOCKET Steckdose mit beiliegenden Klebestreifen befestigen. Attach socket with enclosed adhesive strips. Hinweis: Vor dem Ankleben, Oberfläche reinigen (staub- und fettfrei). Note: Clean the surface before attaching (it must be free of dust and grease). -
Seite 17: Montage Der Reling
MONTAGE DER RELING FITTING RAILING Hinweis: Vormontierte Adapter müssen demontiert werden. Note: Pre-assembled adapters must be disassembled. M6x20 (SW5) Kabelclip Cable clip nur bei Tischplatte 13mm Only for tabletop 13mm M6x10 (SW5) -
Seite 18: Zubehör Für Tischpaneele
