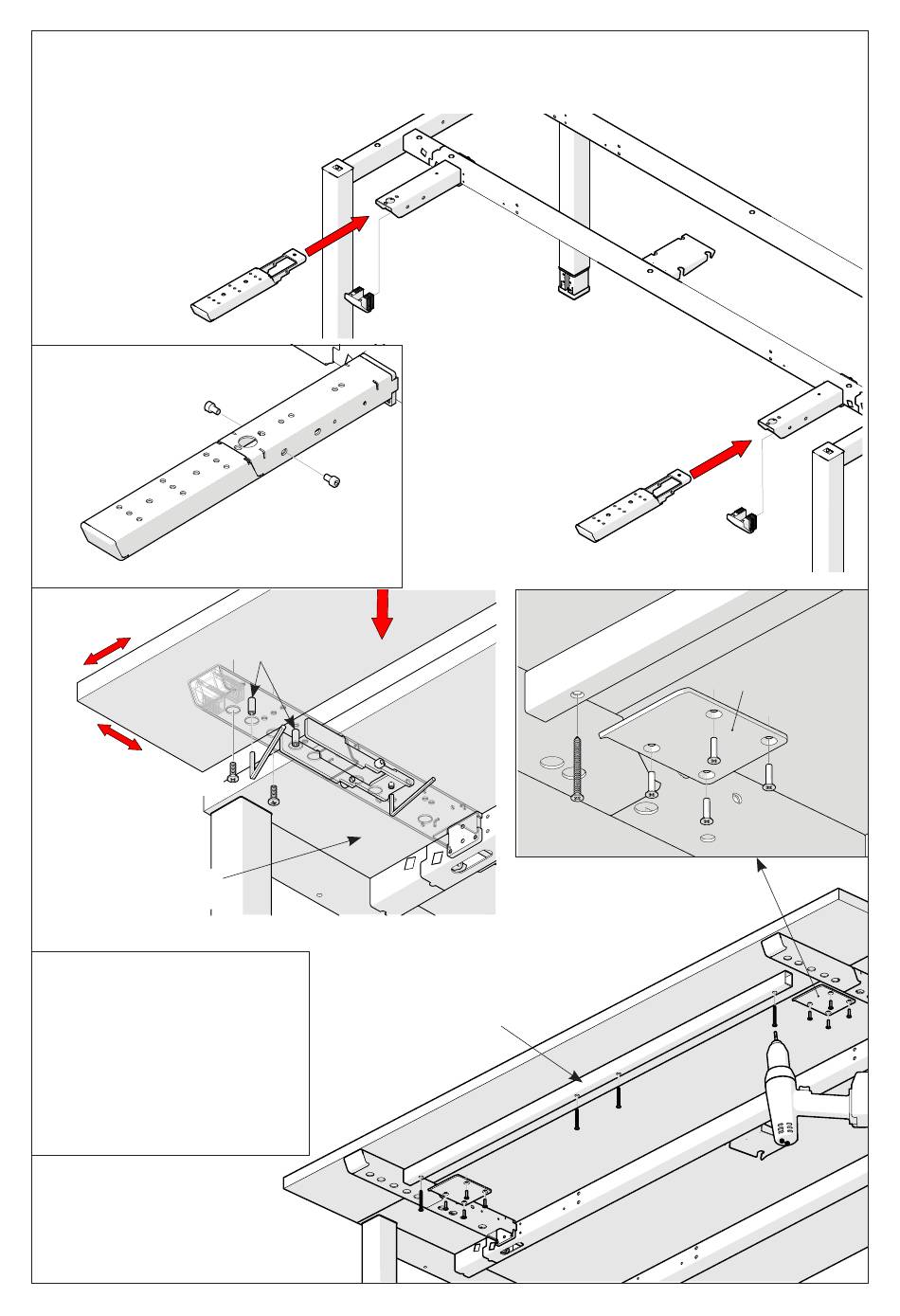

MONTAGE DES PLATTENANSTECKELEMENTS
FITTING BRIEFCASE LEDGE
B
ausrichten
align
C
4,5x20
Neigungverstellung
Tilt adjustment
Hinweis: Gleiche Vorge-
hensweise bei Montage
der Vorkopfplatte mit
Stützfüssen.
Note: The assembly pro-
cedure also applies to the
extension on visitors side
with support legs.
14
A
M6x10
(SW5)
Höheneinstellung
Height adjustment
SW4
SW3
Verstärkungsrohr ab
Breite 1600 mm montieren
Fitting reinforcing tube
from type 1600
Abdeckkappe
entfernen
Remove cover
cap
Stützplatte
Support plate
D
4,5x45
E
4x15
