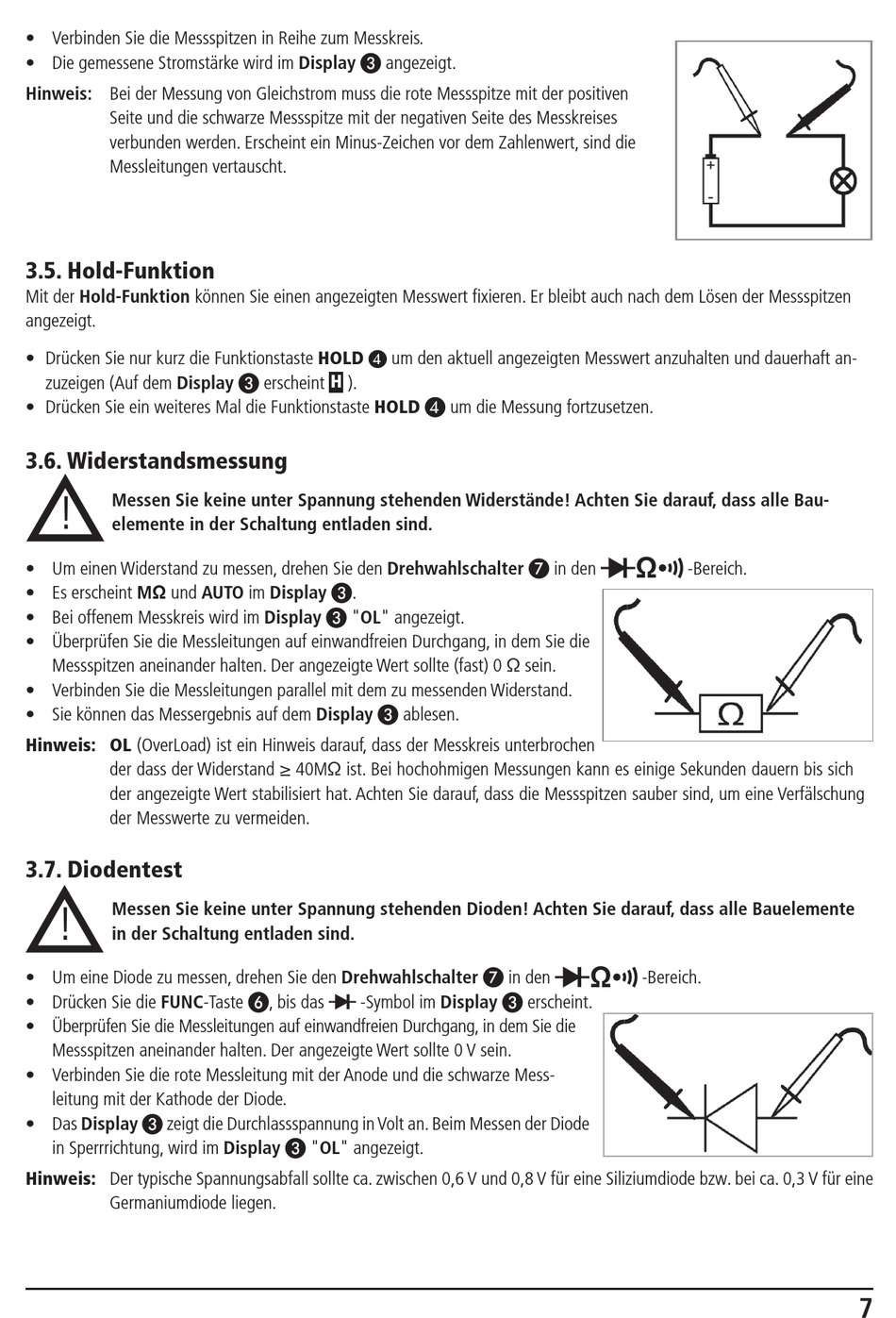

• Verbinden Sie die Messspitzen in Reihe zum Messkreis.
• Die gemessene Stromstärke wird im Display
Hinweis: Bei der Messung von Gleichstrom muss die rote Messspitze mit der positiven
Seite und die schwarze Messspitze mit der negativen Seite des Messkreises
verbunden werden. Erscheint ein Minus-Zeichen vor dem Zahlenwert, sind die
Messleitungen vertauscht.
3.5. Hold-Funktion
Mit der Hold-Funktion können Sie einen angezeigten Messwert fixieren. Er bleibt auch nach dem Lösen der Messspitzen
angezeigt.
• Drücken Sie nur kurz die Funktionstaste HOLD ❹ um den aktuell angezeigten Messwert anzuhalten und dauerhaft an-
zuzeigen (Auf dem Display
• Drücken Sie ein weiteres Mal die Funktionstaste HOLD
3.6. Widerstandsmessung
!
Messen Sie keine unter Spannung stehenden Widerstände! Achten Sie darauf, dass alle Bau-
elemente in der Schaltung entladen sind.
• Um einen Widerstand zu messen, drehen Sie den Drehwahlschalter
• Es erscheint MΩ und AUTO im Display
• Bei offenem Messkreis wird im Display
• Überprüfen Sie die Messleitungen auf einwandfreien Durchgang, in dem Sie die
Messspitzen aneinander halten. Der angezeigte Wert sollte (fast) 0 Ω sein.
• Verbinden Sie die Messleitungen parallel mit dem zu messenden Widerstand.
• Sie können das Messergebnis auf dem Display
Hinweis: OL (OverLoad) ist ein Hinweis darauf, dass der Messkreis unterbrochen
der dass der Widerstand ≥ 40MΩ ist. Bei hochohmigen Messungen kann es einige Sekunden dauern bis sich
der angezeigte Wert stabilisiert hat. Achten Sie darauf, dass die Messspitzen sauber sind, um eine Verfälschung
der Messwerte zu vermeiden.
3.7. Diodentest
!
Messen Sie keine unter Spannung stehenden Dioden! Achten Sie darauf, dass alle Bauelemente
in der Schaltung entladen sind.
• Um eine Diode zu messen, drehen Sie den Drehwahlschalter
• Drücken Sie die FUNC-Taste
• Überprüfen Sie die Messleitungen auf einwandfreien Durchgang, in dem Sie die
Messspitzen aneinander halten. Der angezeigte Wert sollte 0 V sein.
• Verbinden Sie die rote Messleitung mit der Anode und die schwarze Mess-
leitung mit der Kathode der Diode.
• Das Display
❸
zeigt die Durchlassspannung in Volt an. Beim Messen der Diode
in Sperrrichtung, wird im Display
Hinweis: Der typische Spannungsabfall sollte ca. zwischen 0,6 V und 0,8 V für eine Siliziumdiode bzw. bei ca. 0,3 V für eine
Germaniumdiode liegen.
angezeigt.
H
❸
erscheint
).
❸
.
❸
"OL" angezeigt.
❸
ablesen.
-Symbol im Display
❻
, bis das
"OL" angezeigt.
❸
um die Messung fortzusetzen.
❹
in den
Ω
in den
❸
erscheint.
Ω
-Bereich.
-Bereich.
7
