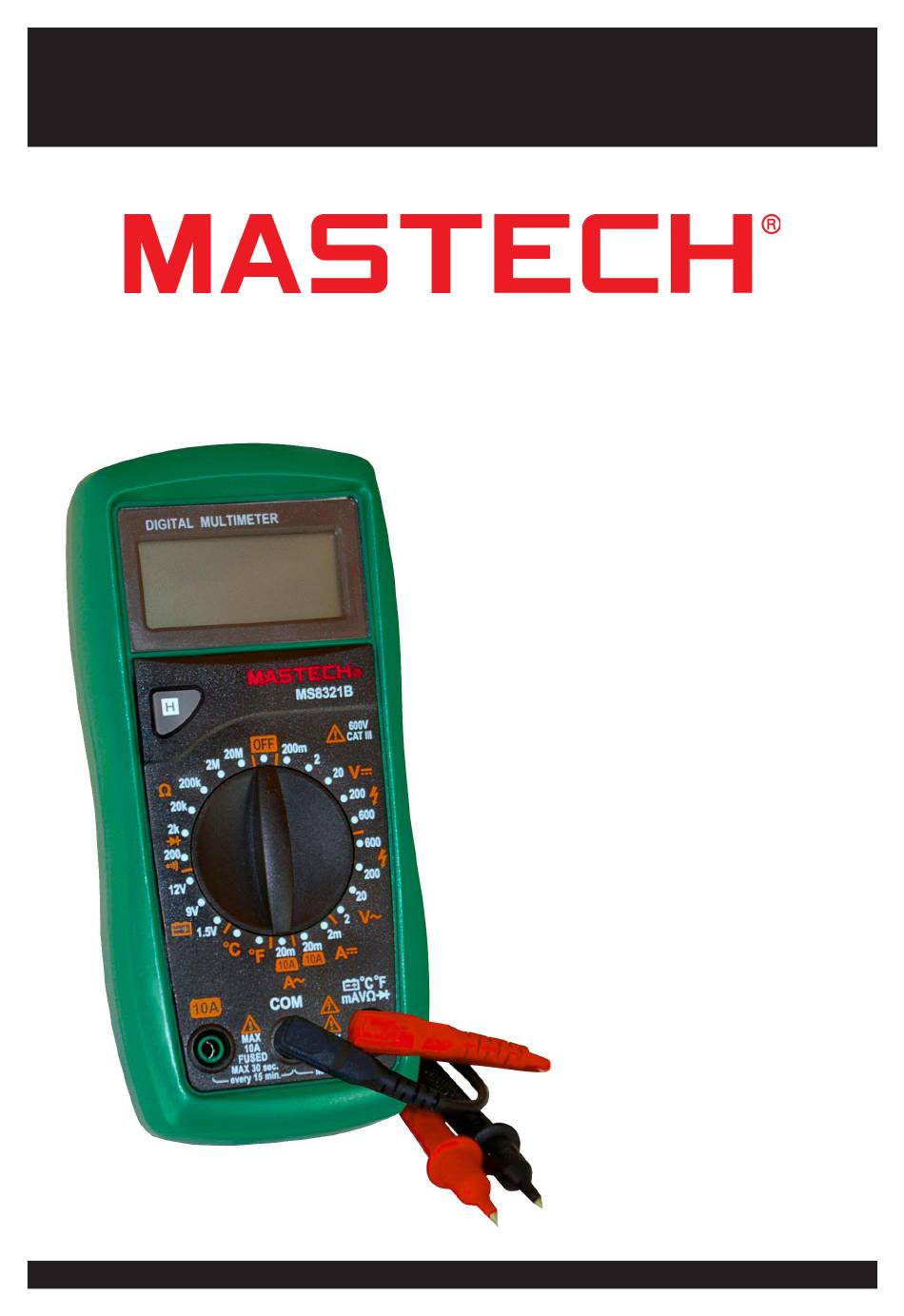

Digital-Multimeter MS8321B
Best.Nr. 830 677
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
MS8321B
Betriebsanleitung
User Manual
Stand 15.05.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS8321B
Inhaltszusammenfassung für Mastech MS8321B
- Seite 1 Digital-Multimeter MS8321B Best.Nr. 830 677 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MS8321B Betriebsanleitung User Manual Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Berühren Sie während einer Messung nicht die Prüfspitzen. Bleiben Sie mit Ihren Fingern immer hinter dem Fingerschutz. • Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Funktionen ändern. • Wenn Widerstand oder Kapazitäten gemessen werden, stellen Sie sicher, dass der Strom im Schaltkreis ausgeschaltet ist. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 6 3.3. Spannung messen ..............Seite 6,7 3.4. Strom messen ..............Seite 7 3.5. -
Seite 5: Bedienelemente
2. Bedienelemente ❶ LC-Display: Aktuelle Anzeige für die Konfiguration und das Messergebnis. ❷ Drehwahlschalter: Wechselt zwischen der einzelnen Mess- funktionen. ❸ Multifunktionsbuchse: Eingangsbuchse für Dioden-, Temperatur-, Widerstands- und Spannungsmessungen sowie für Strommessungen im mA Bereich. ❹ COM-Buchse: Referenzbuchse für alle Messungen. ❺... -
Seite 6: Display Einblendungen
Display Einblendungen Messung im 600V -/~ Bereich Diode Erscheint bei schwacher Batterie °C°F Temperatur, Celsius, Farenheit Haltefunktion EIN 3. Inbetriebnahme 3.1. Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst eine Batterie einlegen. Sie benötigen eine 9V-Blockbatterie (6LR61) •... -
Seite 7: Gleich-/ Wechselstrommessung
• Bei Gleichspannungsmessungen sollte das rote Messkabel mit der positiven Seite des Messkreises verbunden werden, das schwarze Kabel mit der negativen Seite. Beginnt der angezeigte Wert mit einem Minus-Zeichen, handelt es sich entweder um eine negative Spannung oder die Ansatzpunkte der Messleitungen wurden ver- tauscht. -
Seite 8: Widerstandsmessung
3.6. Widerstandsmessung Messen Sie keine unter Spannung stehenden Widerstände! Achten Sie darauf, dass alle Bau- elemente in der Schaltung entladen sind. Ω • Um einen Widerstand zu messen, drehen Sie den Drehwahlschalter ❷ in den -Bereich • Wenn Sie nicht den Messbereich kennen, wählen Sie zuerst den größten Messbereich von 20 MΩ. •... -
Seite 9: Durchgangstest
3.8. Durchgangstest Messen Sie keine unter Spannung stehenden Bauteile! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. Mit einem Durchgangstest können Sie feststellen, ob eine Leitung unterbrochen ist. Wenn keine Unterbrechung besteht, er- tönt ein akustischer Hinweis. •... -
Seite 10: Wartung Und Reinigung
4. Wartung und Reinigung Jegliche Reparatur oder Wartung, die nicht in dieser Bedienungsanleitung behandelt wird, sollte nur von Fachkräften vorgenommen werden. Einlegen/Wechseln der Batterie: • Wenn im Display ❶ -Symbol erscheint, ist die eingelegte Batterie schwach und sollte erneuert werden, um falsche Messergebnisse zu vermeiden. -
Seite 11: Wechselspannung (Ac)
Gleichstrom (DC) Messbereich Auflösung Genauigkeit 2 mA 1 µA ± (1,0 % + 3 Digits) 20 mA 10 µA 10 A 10 mA ± (2,0 % + 5 Digits) • Maximaler Eingangsstrom: 200 mA /10 A • Überlast-Schutz: mA-Buchse ❸ FF 400 mA /600 V A-Buchse ❺... -
Seite 12: Allgemein
Widerstand Messbereich Auflösung Genauigkeit 200 Ω 0,1 Ω ± (1,0 % + 3 Digits) 2 kΩ 1 Ω 20 kΩ 10 Ω ± (1,0 % + 1 Digits) 200 kΩ 100 Ω 2 MΩ 1 kΩ 20 MΩ 10 kΩ ±... -
Seite 13: Lieferumfang
7. Lieferumfang • Digitalmultimeter MASTECH MS8321B • Messleitungen • Temperaturfühler • Anleitung 8. Sicherungswechsel Der Sicherungswechsel darf nur von einer Person mit Fachkenntnissen durchgeführt werden. Verwenden nur Ersatzsicherungen mit den vorgeschriebenen Werten. • Entfernen Sie alle Messkabel vom Multimeter und schalten Sie das Messgerät ab. - Seite 14 Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. Copyright 2017 by Pollin Electronic GmbH ©...
