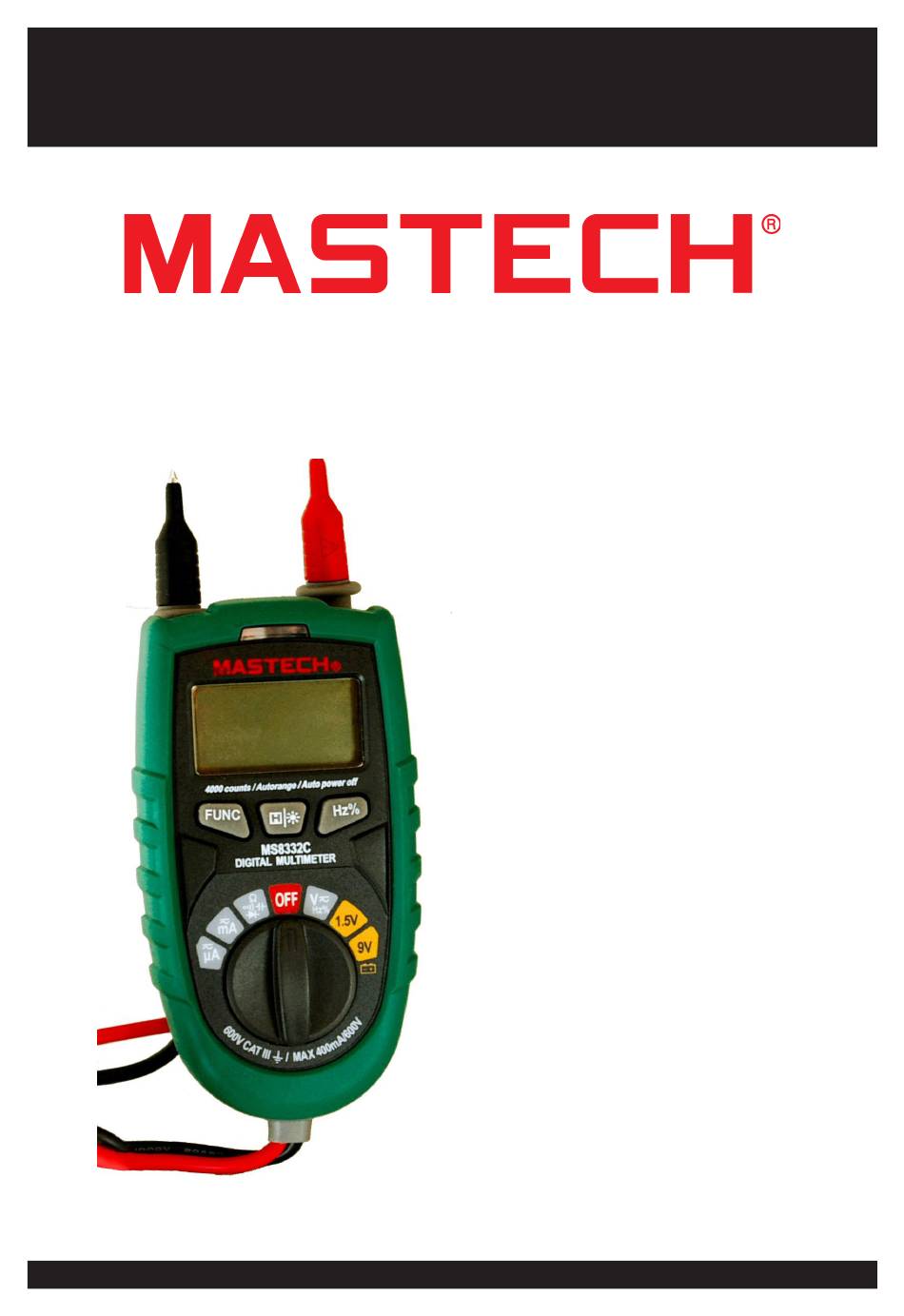

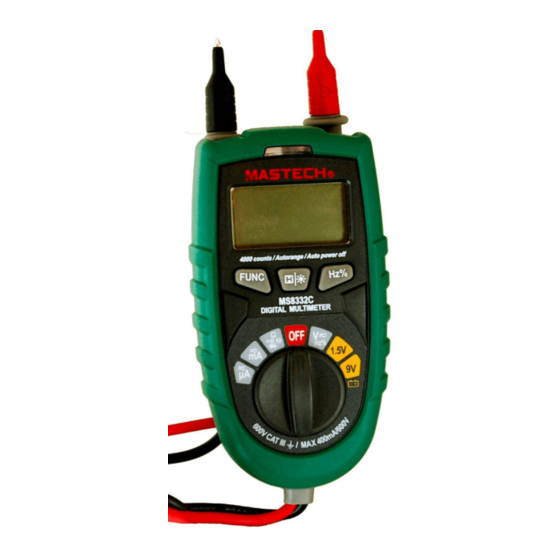

Digital-Multimeter MS8332C
Best.Nr. 830 777
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
MS8332C
Betriebsanleitung
User Manual
Stand 22.05.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS8332C
Inhaltszusammenfassung für Mastech MS8332C
- Seite 1 Digital-Multimeter MS8332C Best.Nr. 830 777 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MS8332C Betriebsanleitung User Manual Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Berühren Sie während einer Messung nicht die Prüfspitzen. Bleiben Sie mit Ihren Fingern immer hinter dem Fingerschutz. • Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Funktionen ändern. • Wenn Widerstand oder Kapazitäten gemessen werden, stellen Sie sicher, dass der Strom im Schaltkreis ausgeschaltet ist. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 6 3.3. Spannung messen ..............Seite 6 3.4. Strom messen ..............Seite 6,7 3.5. -
Seite 5: Bedienelemente
2. Bedienelemente NCV Sensor: ❶ Dient als Spannungsdetektor für die NCV-Messung. NCV-LED: ❷ Indikator-LED, die bei Erkennung einer Spannung bei einer NCV-Messung blinkt. LCD-Display: ❸ Aktuelle Anzeige für die Konfiguration und das Messergebnis. Hold / Beleuchtung: ❹ Kurzes Drücken: Hold-Funktion wird aktiviert Längeres Drücken: Display-Hintergrundbeleuchtung wird aktiviert. -
Seite 6: Inbetriebnahme
3. Inbetriebnahme 3.1. Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst die Batterien einlegen. • Sie benötigen zwei 1,5 V-Micro (AAA) Batterien. • Lösen Sie die Schraube in unteren Bereich auf der Rückseite des Geräts. •... -
Seite 7: Hold Funktion
• Verbinden Sie die Messspitzen in Reihe zum Messkreis. • Die gemessene Stromstärke wird im Display angezeigt. Hinweis: Bei der Messung von Gleichstrom muss die rote Messspitze mit der positiven Seite und die schwarze Messspitze mit der negativen Seite des Messkreises verbunden werden. -
Seite 8: Durchgangstest
3.8. Durchgangstest Messen Sie keine unter Spannung stehenden Bauteile! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. Mit einem Durchgangstest können Sie feststellen, ob eine Leitung unterbrochen ist. Wenn keine Unterbrechung besteht, ertönt ein akustischer Hinweis. • Um einen Durchgangstest zu messen, drehen Sie den Drehwahlschalter ... -
Seite 9: Displaybeleuchtung
Displaybeleuchtung • Drücken Sie die HOLD/Beleuchtungstaste ❹ für 2 Sekunden. Die Displaybeleuchtung schaltet sich ein. • Durch erneutes Drücken für 2 Sekunden wird die Beleuchtung wieder ausgeschaltet. Automatische Abschaltung • Das Multimeter schaltet sich nach ca. 30 Min ohne Eingabe automatisch ab, um die Batterie zu schonen. •... -
Seite 10: Technische Daten
6. Technische Daten 6.1. Messbereiche Wechselstrom (AC) Messbereich Auflösung Genauigkeit 400 µA 0,1 µA 4000 µA 1 µA ± (2,0 % + 8 Digits) 40 mA 10 µA 400 mA 100 µA • Maximaler Eingangsstrom: 400 mA • Frequenzbereich: 40...400Hz •... -
Seite 11: Kapazität
Widerstand Messbereich Auflösung Genauigkeit 400 Ω 0,1 Ω 4 kΩ 1 Ω 40 kΩ 10 kΩ ± (1,0 % + 3 Digits) 400 kΩ 100 Ω 4 MΩ 1 kΩ 40 MΩ 10 kΩ ± (1,2 % + 15 Digits) •... -
Seite 12: Allgemein
150 g • Betriebstemperatur: 0...40 °C • Lagertemperatur: -10...+50 °C 7. Lieferumfang • Digitalmultimeter MASTECH MS8332C • Messleitungen • Anleitung 8. Sicherungswechsel Der Sicherungswechsel darf nur von einer Person mit Fachkenntnissen durchgeführt werden. Verwenden nur Ersatzsicherungen mit den vorgeschriebenen Werten. -
Seite 13: Entsorgung
9. Entsorgung Elektro- und Elektronikgeräte, die unter das Gesetz “ElektroG“ fallen, sind mit nebenstehender Kennzeichnung versehen und dürfen nicht mehr über Restmüll entsorgt, sondern können kostenlos bei den kommunalen Sammel- stellen z.B. Wertstoffhöfen abgegeben werden. Als Endverbraucher sind Sie gesetzlich (Batterien-Verordnung) zur Rückgabe gebrauchter Batterien und Akkus verpflichtet. - Seite 14 Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. Copyright 2017 by Pollin Electronic GmbH ©...
