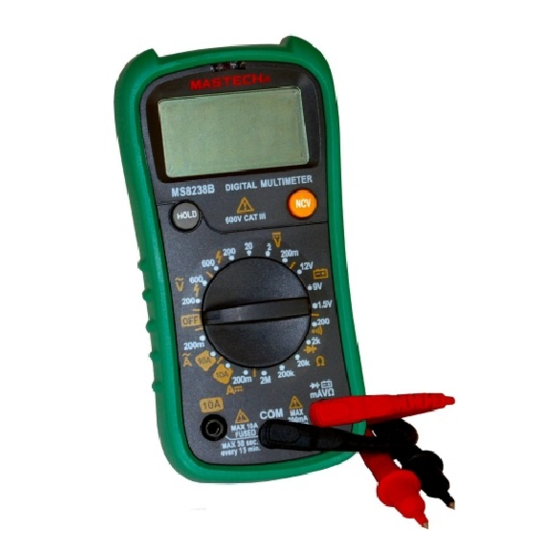

Digital-Multimeter M8238B
Best.Nr. 830 666
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
MS8238B
Betriebsanleitung
User Manual
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
Stand 14.03.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech M8238B
Inhaltszusammenfassung für Mastech M8238B
- Seite 1 Digital-Multimeter M8238B Best.Nr. 830 666 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MS8238B Betriebsanleitung User Manual Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Berühren Sie während einer Messung nicht die Prüfspitzen. Bleiben Sie mit Ihren Fingern immer hinter dem Fingerschutz. • Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Funktionen ändern. • Wenn Widerstand oder Kapazitäten gemessen werden, stellen Sie sicher, dass der Strom im Schaltkreis ausgeschaltet ist. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 6 3.3. Spannung messen ..............Seite 6,7 3.4. Strom messen ..............Seite 7 3.5. -
Seite 5: Bedienelemente
2. Bedienelemente LC-Display: Hier wird die aktuelle Konfiguration, der Batteriestatus und ❶ das Messergebnis angezeigt. ❷ HOLD: Hält die Messung mit dem aktuellen Wert bis zur nächsten Betätigung an. ❸ Drehwahlschalter Zum Wechseln zwischen der einzelnen Mess- funktionen. ❹ 10 A-Buchse Verwenden Sie diese Buchse für Messungen im A Bereich. -
Seite 6: Display Einblendungen
Display Einblendungen Hold Haltefunktion EIN Erscheint bei schwacher Batterie Messung im 600V -/~ Bereich 3. Inbetriebnahme 3.1. Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst eine Batterie einlegen. Sie benötigen eine 9V-Blockbatterie (6LR61) • Öffnen Sie das Batteriefach auf der Rückseite in dem Sie die Schraube herausdrehen. •... -
Seite 7: Gleich-/ Wechselstrommessung
• Verbinden Sie die Messkabel parallel mit dem Messkreis. • Bei Gleichspannungsmessungen sollte das rote Messkabel mit der positiven Seite des Messkreises verbunden werden, das schwarze Kabel mit der negativen Seite. Beginnt der angezeigte Wert mit einem Minus-Zeichen, handelt es sich entweder um eine negative Spannung oder die Ansatzpunkte der Messleitungen wurden ver- tauscht. -
Seite 8: Hold Funktion
3.5. Hold-Funktion Mit der Hold-Funktion können Sie einen angezeigten Messwert fixieren. Er bleibt auch nach dem Lösen der Messspitzen angezeigt. • Drücken Sie die Funktionstaste HOLD ❷ um den aktuell angezeigten Messwert anzuhalten und dauerhaft anzuzeigen (Auf dem Display ❶ erscheint •... -
Seite 9: Diodentest
3.8. Diodentest Messen Sie keine unter Spannung stehenden Dioden! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. • Um eine Diode zu messen, drehen Sie den Drehwahlschalter ❸ in den Ω -Bereich D auf 2K • Ziehen Sie die Schutzkappen von den Messleitungen ab und stecken Sie die rote Messleitung in die Multifunktionsbuchse ❻... -
Seite 10: Wartung Und Reinigung
4. Wartung und Reinigung Jegliche Reparatur oder Wartung, die nicht in dieser Bedienungsanleitung behandelt wird, sollte nur von Fachkräften vorgenommen werden. Einlegen/Wechseln der Batterie: • Wenn im Display ❶ -Symbol erscheint, ist die eingelegte Batterie schwach und sollte erneuert werden, um falsche Messergebnisse zu vermeiden. -
Seite 11: Wechselspannung (Ac)
Gleichstrom (DC) Messbereich Auflösung Genauigkeit 200 mA 0,1 mA ± (0,8 % + 3 Digits) 10 A 10 mA ± (1,2 % + 3 Digits) • Maximaler Eingangsstrom: 200 mA /10 A • Überlast-Schutz: mA-Buchse ❹ FF 400 mA/600 V A-Buchse ❻... -
Seite 12: Allgemein
3 1/2-stellig, 2000 Zählereinheiten • Tastgrad: 3x pro Sekunde • Data-Hold-Funktion • Geeicht bis 2000 m • Maße (LxBxH): 148x73,5x50 mm • Gewicht: 232 g • Betriebstemperatur: 0...40 °C • Lagertemperatur: -10...+60 °C 7. Lieferumfang • Digitalmultimeter MASTECH MS8238B • Messleitungen • Anleitung... -
Seite 13: Sicherungswechsel
