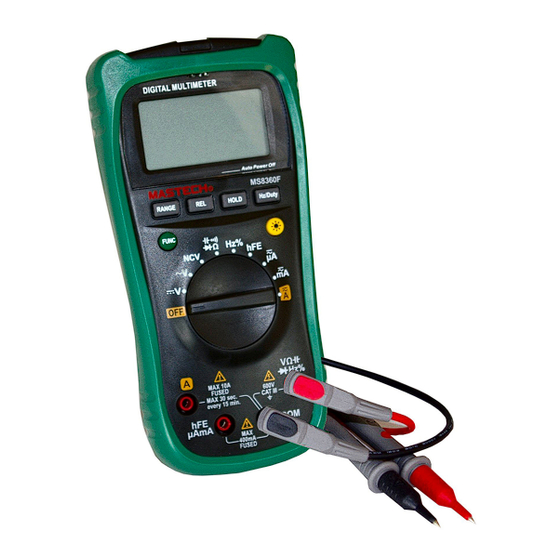

Digital-Multimeter MS8360F
Best.Nr. 830 681
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
MS8360F
Betriebsanleitung
User Manual
Stand 22.05.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS8360F
Inhaltszusammenfassung für Mastech MS8360F
- Seite 1 Digital-Multimeter MS8360F Best.Nr. 830 681 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MS8360F Betriebsanleitung User Manual Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Berühren Sie während einer Messung nicht die Prüfspitzen. Bleiben Sie mit Ihren Fingern immer hinter dem Fingerschutz. • Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Funktionen ändern. • Wenn Widerstand oder Kapazitäten gemessen werden, stellen Sie sicher, dass der Strom im Schaltkreis ausgeschaltet ist. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 7 3.3. Spannung messen ..............Seite 7 3.4. Strom messen ..............Seite 7,8 3.5. -
Seite 5: Bedienelemente
2. Bedienelemente ❶ LC-Display: Aktuelle Anzeige für die Konfiguration und das Messergebnis. ❷ HOLD: Hält die Messung mit dem aktuellen Wert bis zur nächsten Betätigung an. ❸ Hz/DUTY: Startet die Funktionen der Tastgrad-Messung. ❹ Beleuchtungstaste: Display-Hintergrundbeleuchtung wird aktiviert. ❺ Drehwahlschalter: Wechselt zwischen der einzelnen Messfunktionen. -
Seite 6: Display Einblendungen
Display Einblendungen Wechselspannung/-strom Gleichspannung/-strom Diode Durchgang Autorange (automatische Bereichswahl) Erscheint bei schwacher Batterie Tastgradmessung Frequenzmessung Spannungsmessung Strommessung Kapazitätsmessung Widerstandsmessung Relativwert °C°F Temperatur, Celsius, Farenheit Haltefunktion EIN Transistormessung 3. Inbetriebnahme 3.1. Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst eine Batterie einlegen. -
Seite 7: Multimeter Einschalten
3.2. Multimeter einschalten Schalten Sie das Multimeter ein, in dem Sie den Drehwahlschalter ❺ zu der gewünschten Messfunktion drehen. Um Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Spannungsmessungen durchzuführen, wenn die Spannung über 600 V (CAT III) liegt. 3.3. -
Seite 8: Hold Funktion
Messungen größer als 5 A dürfen für max. 10 Sekunden und im Intervall von 1 Minute durchge- führt werden, so dass sich die Sicherungen abkühlen können. • Verbinden Sie die Messspitzen in Reihe zum Messkreis. • Die gemessene Stromstärke wird im Display ❶... -
Seite 9: Diodentest
3.7. Diodentest Messen Sie keine unter Spannung stehenden Dioden! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. • Um eine Diode zu messen, drehen Sie den Drehwahlschalter ❺ in den > Ω — -Bereich. • Drücken Sie die FUNC-Taste ❿... -
Seite 10: Frequenz/Tastgrad Messen
3.9. Frequenz/Tastgrad messen Um mögliche Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Frequenz- messungen durchzuführen, wenn die Spannung über 250 V~ liegt. • Um einen Durchgangstest durchzuführen, stellen Sie den Drehwahlschalter ❺ auf Hz%. um zwischen Cycle % und Herz Hz zu •... -
Seite 11: Ncv-Messung
3.12. NCV-Messung (Berührungslose Spannungserkennung) Selbst wenn die NCV-Messung keine Spannung anzeigt, ist vielleicht doch eine gefährliche Span- nung vorhanden. Führen Sie deshalb immer eine zweipolige Spannungsprüfung mit einem ge- eigneten Messgerät durch, bevor Sie Arbeiten an einer Stromleitung durchführen! • Ziehen Sie vor der Messung die Messleitungen ab. •... -
Seite 12: Technische Daten
6. Technische Daten 6.1. Messbereiche Wechselstrom (AC) Messbereich Auflösung Genauigkeit 400 µA 0,1 µA 4000 µA 1 µA ± (1,0 % + 8 Digits) 40 mA 10 µA 400 mA 0,1 mA 10 A 10 mA ± (2,0 % + 10 Digits) •... -
Seite 13: Wechselspannung (Ac)
Wechselspannung (AC) Messbereich Auflösung Genauigkeit 400 mV 0,1 mV ± (1,2 % + 20 Digits) 1 mV 40 V 10 mV ± (0,8 % + 3 Digits) 400 V 100 mV 600 V ± (1,0 % + 5 Digits) • Eingangswiderstand: 10 MΩ... -
Seite 14: Kapazität
Durchgang Messbereich Funktion Der Summer ertönt bis zu einem Widerstand von ca. 50 Ω (±20 Ω) • Leerlaufspannung: ca. 0,5 V • Überspannungsschutz: 250 V-/~ (RMS) Kapazität Messbereich Auflösung Genauigkeit 5 nF 1 pF 50 nF 10 pF 500 nF 0,1 nF ±... -
Seite 15: Technische Beratung
Sie speziell geschulte Mitarbeiter, die Sie gerne bei allen technischen Fragen beraten. +49 (0) 8403 920 - 930 Montag bis Freitag von 8:00 bis 17:00 Uhr 7. Lieferumfang • Digitalmultimeter MASTECH MS8360F • Messleitungen • Transistoradapter • Anleitung 8. Sicherungswechsel Der Sicherungswechsel darf nur von einer Person mit Fachkenntnissen durchgeführt... - Seite 16 Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. Copyright 2017 by Pollin Electronic GmbH ©...
