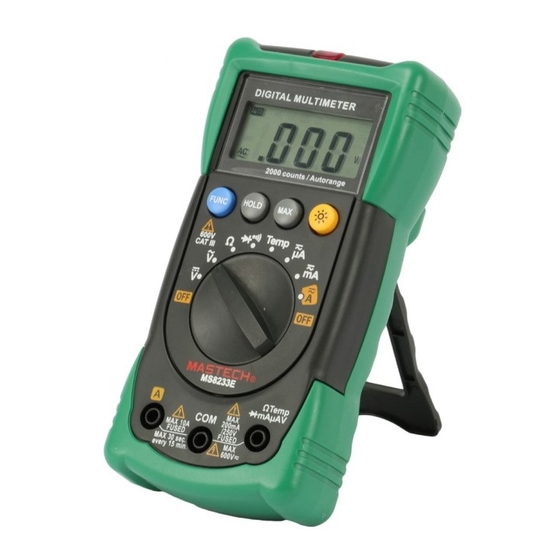

Multimeter MS8233E-CE15
Best.Nr. 830 722
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Sicherheitshinweise
• Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des-
halb diese Bedienungsanleitung zum Nachlesen auf!
• Benutzen Sie das Multimeter nicht weiter, wenn es beschädigt ist.
• Versichern Sie sich vor jeder Messung, dass die Messleitungen in einwandfreiem Zustand sind. Führen Sie auf keinen Fall
Messungen durch, wenn die schützende Isolierung oder sonstige Teile beschädigt sind!
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes Personal
verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen-
schaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Produkt darf nicht fallen gelassen oder starkem mechanischem Druck ausgesetzt werden, da es durch die Auswir-
kungen beschädigt werden kann.
• Das Gerät muss vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung geschützt werden.
• Betreiben Sie das Gerät nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub sind.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist.
• Entfernen Sie keine Aufkleber vom Produkt. Diese können wichtige sicherheitsrelevante Hinweise enthalten.
• Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
Stand 17.03.2015, rtu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS8233E-CE15
Inhaltszusammenfassung für Mastech MS8233E-CE15
- Seite 1 Multimeter MS8233E-CE15 Best.Nr. 830 722 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. Sicherheitshinweise • Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des- halb diese Bedienungsanleitung zum Nachlesen auf! •...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Multimeter eignet sich für folgende Arbeiten: • Messen von Gleich- und Wechselspannung bis max. 600 V • Messen von Gleich- und Wechselstrom bis max. 10 A • Messen des elektrischen Widerstands bis 20 MΩ • Messen von Temperatur von -20...+1000 °C •... - Seite 3 Bedienelemente ❽ ❶ ➐ ❷ ➒ ❿ ❸ ❻ ❹ ❺ Abbildung stellvertretend ❶ Display Gibt Information über die Messwerte und Funktionen des Multimeters. ❷ Funktions-Taste Um zwischen verschiedenen Messfunktionen zu wechseln. ❸ Drehwahlschalter Zum Ein- und Ausschalten des Multimeters und um die gewünschte Messfunktion zu wählen. ❹...
-
Seite 4: Bevor Sie Beginnen
Inbetriebnahme und Bedienung Hinweis: Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst die Batterie einlegen. Beachten Sie hierfür den Punkt "Einlegen/Wechseln der Batterie" auf Seite 6 dieser Anleitung. Bevor Sie beginnen Kontrollieren Sie vor Beginn aller Messungen immer erst das Multimeter und alle Zusatzteile. Achten Sie auf Schäden, Verschmutzungen (Staub, Dreck, Fett, usw.) und Defekte. -
Seite 5: Widerstandsmessung
Widerstandsmessung Achtung: Messen Sie keine unter Spannung stehenden Objekte! • Drehen Sie den Drehwahlschalter ❸ in den Ω-Bereich. • Verbinden Sie die rote Messleitung mit der Multifunktions-Buchse ❻ und die schwarze Messleitung mit der COM-Buchse ❺. • Verbinden Sie beide Messleitungen parallel mit dem zu messenden Objekt. •... -
Seite 6: Hold-Funktion
Hold-Funktion • Drücken Sie die Hold-Taste ➒ um den aktuell angezeigten Messwert einzufrieren (im Display ❶ erscheint "H"). • Drücken Sie die Hold-Taste ➒ erneut, um wieder zur normalen Messung zurückzukehren. NCV-Messung (Berührungslose Spannungserkennung) Achtung: Selbst wenn die NCV-Messung keine Spannung anzeigt, ist vielleicht doch eine gefährliche Spannung vorhanden. - Seite 7 Messbereiche Gleichspannung Wechselspannung Bereich Auflösung Genauigkeit Bereich Auflösung Genauigkeit 200 mV 0,1 mV 0,001 V 0,001 V 20 V 0,01 V ± (1,2 % + 10 Digits) 20 V 0,01 V ± (0,5 % + 3 Digits) 200 V 0,1 V 200 V 0,1 V 600 V...
-
Seite 8: Problembehandlung
Problembehandlung Problem Mögliche Ursache Lösung Keine Funktion Batterie leer Batterie überprüfen Messwert sehr schlecht zu lesen Batterie schwach Batterie erneuern Messwert bleibt bei Strommessung Sicherung defekt Sicherung erneuern auf 0. Keine Messwertänderung Hold-Funktion bzw. Max-Hold-Funk- Drücken Sie die Hold-Taste ➒ bzw. tion aktiviert Max-Taste ❿...
