3.5. Hold-Funktion
Mit der Hold-Funktion können Sie einen angezeigten Messwert fixieren. Er bleibt auch nach dem Lösen der Messspitzen
angezeigt.
• Drücken Sie die Funktionstaste HOLD
(Auf dem Display ❶
• Drücken Sie ein weiteres Mal die Funktionstaste HOLD

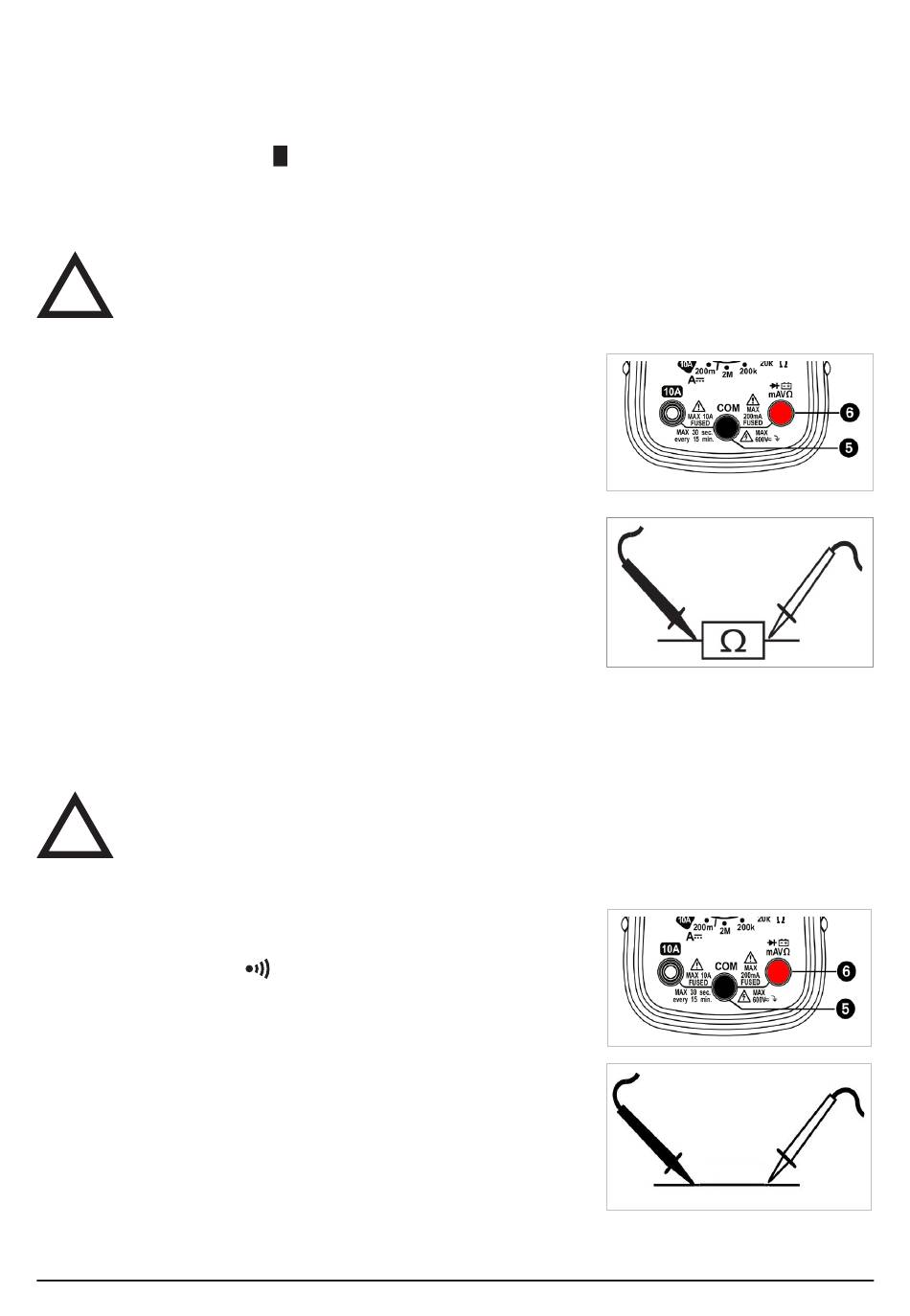

3.6. Widerstandsmessung

!
Messen Sie keine unter Spannung stehenden Widerstände! Achten Sie darauf, dass alle Bau-
elemente in der Schaltung entladen sind.
• Um einen Widerstand zu messen, drehen Sie den Drehwahlschalter
Ω
-Bereich D.
• Wählen Sie den korrekten Messbereich. Wenn Ihnen der Widerstand unbekannt
ist, fangen Sie erst mit dem größten Messbereich an und schalten Sie ihn dann
bei Bedarf herunter.
• Ziehen Sie die Schutzkappen von den Messleitungen ab und stecken Sie die rote
Messleitung in die Multifunktionsbuchse ❻ und die schwarze Messleitung in
die COM-Buchse
❺ .
• Bei offenem Messkreis wird im Display
• Überprüfen Sie die Messleitungen auf einwandfreien Durchgang, in dem Sie die
Messspitzen aneinander halten. Der angezeigte Wert sollte 0 Ω sein.
• Verbinden Sie die Messleitungen parallel mit dem zu messenden Widerstand
(siehe Skizze).
• Sie können das Messergebnis auf dem Display
Hinweis: "OL" (Overload) ist ein Hinweis darauf, dass der Messkreis unterbrochenoder dass der Widerstand ≥ 2 MΩ ist.
Achten Sie darauf, dass die Messspitzen sauber sind, um eine Verfälschung der Messwerte zu vermeiden.

3.7. Durchgangstest

!
Messen Sie keine unter Spannung stehenden Leitungen! Achten Sie darauf, dass alle Bau-
elemente in der Schaltung entladen sind.
Mit einem Durchgangstest können Sie feststellen, ob eine Leitung unterbrochen ist. Wenn keine Unterbrechung besteht,
ertönt ein akustischer Hinweis.
• Um einen Durchgangstest zu messen, drehen Sie den Drehwahlschalter ❸ in
Ω
den -Bereich D auf 200
• Ziehen Sie die Schutzkappen von den Messleitungen ab und stecken Sie die rote
Messleitung in die Multifunktionsbuchse
die COM-Buchse .
❺
• Verbinden Sie die Messleitungen mit dem Messobjekt.
• Der Summer ertönt bei einem Durchgangswiderstand von <50 Ω.
• Der genaue Widerstand ist auf der Anzeige ablesbar.
Hinweis: "OL"ist ein Hinweis darauf, dass der Messkreis unterbrochen ist.
8
❷ um den aktuell angezeigten Messwert anzuhalten und dauerhaft anzuzeigen
H
erscheint ).
❶ "OL" angezeigt.
.
❻
❷ um die Messung fortzusetzen.
❸
❶ ablesen.
und die schwarze Messleitung in
in den
