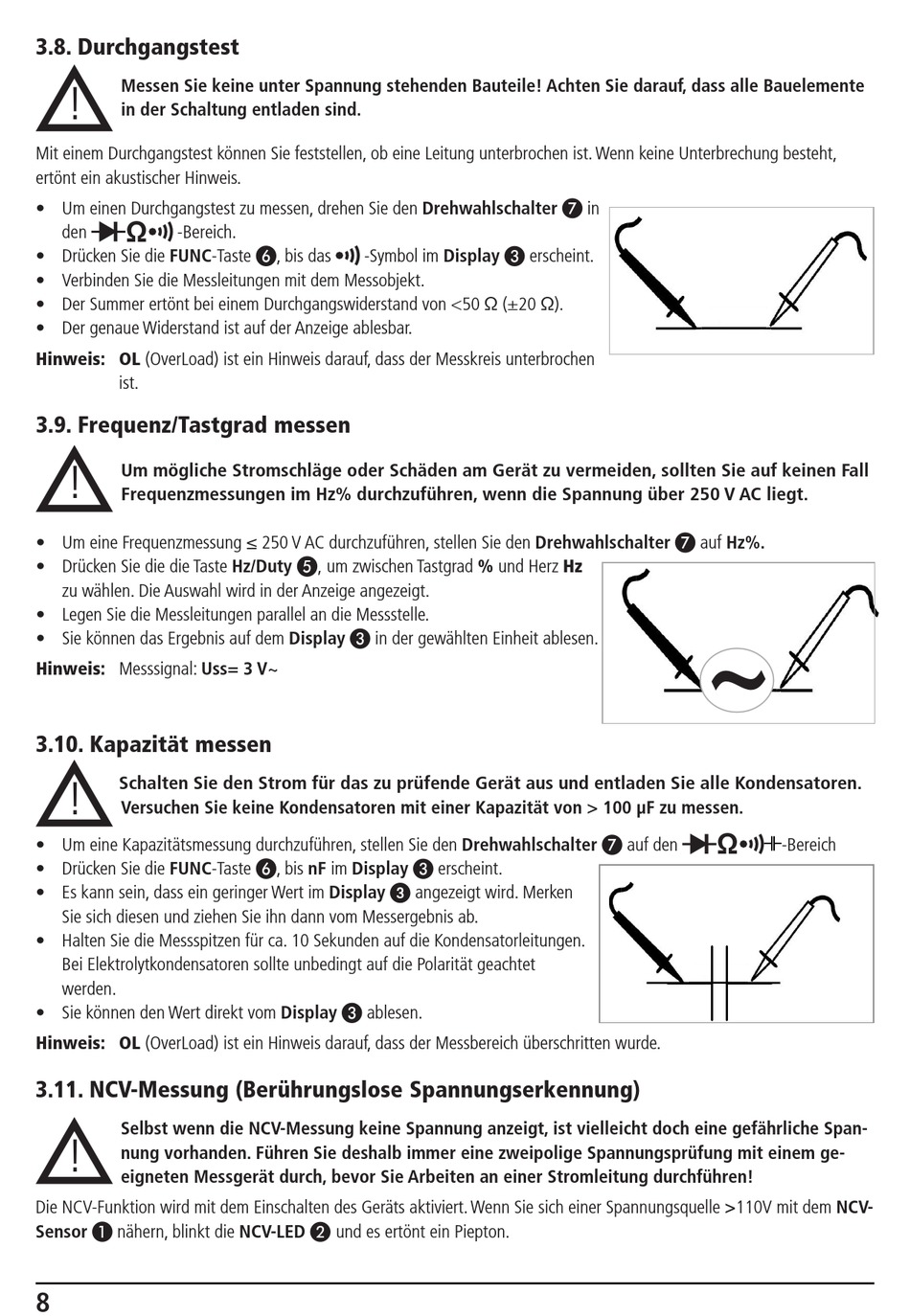

3.8. Durchgangstest
Messen Sie keine unter Spannung stehenden Bauteile! Achten Sie darauf, dass alle Bauelemente
!
in der Schaltung entladen sind.
Mit einem Durchgangstest können Sie feststellen, ob eine Leitung unterbrochen ist. Wenn keine Unterbrechung besteht,
ertönt ein akustischer Hinweis.
• Um einen Durchgangstest zu messen, drehen Sie den Drehwahlschalter
Ω
den
-Bereich.
• Drücken Sie die FUNC-Taste
• Verbinden Sie die Messleitungen mit dem Messobjekt.
• Der Summer ertönt bei einem Durchgangswiderstand von <50 Ω (±20 Ω).
• Der genaue Widerstand ist auf der Anzeige ablesbar.
Hinweis: OL (OverLoad) ist ein Hinweis darauf, dass der Messkreis unterbrochen
ist.
3.9. Frequenz/Tastgrad messen
!
Um mögliche Stromschläge oder Schäden am Gerät zu vermeiden, sollten Sie auf keinen Fall
Frequenzmessungen im Hz% durchzuführen, wenn die Spannung über 250 V AC liegt.
• Um eine Frequenzmessung ≤ 250 V AC durchzuführen, stellen Sie den Drehwahlschalter
• Drücken Sie die die Taste Hz/Duty
zu wählen. Die Auswahl wird in der Anzeige angezeigt.
• Legen Sie die Messleitungen parallel an die Messstelle.
• Sie können das Ergebnis auf dem Display
Hinweis: Messsignal: Uss= 3 V~
3.10. Kapazität messen
!
Schalten Sie den Strom für das zu prüfende Gerät aus und entladen Sie alle Kondensatoren.
Versuchen Sie keine Kondensatoren mit einer Kapazität von > 100 μF zu messen.
• Um eine Kapazitätsmessung durchzuführen, stellen Sie den Drehwahlschalter
• Drücken Sie die FUNC-Taste
• Es kann sein, dass ein geringer Wert im Display
Sie sich diesen und ziehen Sie ihn dann vom Messergebnis ab.
• Halten Sie die Messspitzen für ca. 10 Sekunden auf die Kondensatorleitungen.
Bei Elektrolytkondensatoren sollte unbedingt auf die Polarität geachtet
werden.
• Sie können den Wert direkt vom Display
Hinweis: OL (OverLoad) ist ein Hinweis darauf, dass der Messbereich überschritten wurde.
3.11. NCV-Messung (Berührungslose Spannungserkennung)
Selbst wenn die NCV-Messung keine Spannung anzeigt, ist vielleicht doch eine gefährliche Span-
!
nung vorhanden. Führen Sie deshalb immer eine zweipolige Spannungsprüfung mit einem ge-
eigneten Messgerät durch, bevor Sie Arbeiten an einer Stromleitung durchführen!
Die NCV-Funktion wird mit dem Einschalten des Geräts aktiviert. Wenn Sie sich einer Spannungsquelle >110V mit dem NCV-
Sensor
nähern, blinkt die NCV-LED
A
8
, bis das
-Symbol im Display
❻
, um zwischen Tastgrad % und Herz Hz
❸
in der gewählten Einheit ablesen.
❻
, bis nF im Display
❸
3
angezeigt wird. Merken
❸
ablesen.
und es ertönt ein Piepton.
B
in
erscheint.
❸
❼
erscheint.
auf Hz%.
❼
~
Ω
auf den
-Bereich
