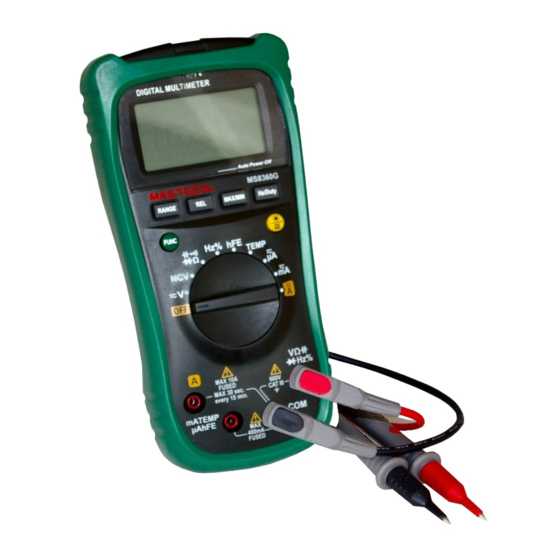

Digital-Multimeter MS8360G
Best.Nr. 830 682
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
MS8360G
Bedienungsanleitung
Stand 21.08.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS8360G
Inhaltszusammenfassung für Mastech MS8360G
- Seite 1 Digital-Multimeter MS8360G Best.Nr. 830 682 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MS8360G Bedienungsanleitung Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Wenn bei der manuellen Bereichswahl der zu messende Wert unbekannt ist, stellen Sie das Gerät zuerst immer auf den höchsten verfügbaren Bereich ein. • Entfernen Sie immer die Messspitzen von der Messstelle bevor Sie einen neuen Messbereich einstellen. • Berühren Sie während einer Messung nicht die Prüfspitzen. Bleiben Sie mit Ihren Fingern immer hinter dem Fingerschutz. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 7 3.3. Spannung messen ..............Seite 7 3.4. Strom messen ..............Seite 7,8 3.5. -
Seite 5: Bedienelemente
2. Bedienelemente ❶ LC-Display: Aktuelle Anzeige für die Konfiguration und das Messergebnis ❷ MAX/MIN: Startet die Maximal- bzw. die Minimalwert-Messung ❸ Hz/DUTY: Startet die Funktionen der Tastgrad-Messung ❹ Beleuchtung/Hold: Kurzes Drücken: Hold-Funktion wird aktiviert Längeres Drücken: Display-Hintergrundbeleuchtung wird aktiviert ❺ Drehwahlschalter: Wechselt zwischen den einzelnen Messfunktionen ❻... -
Seite 6: Display Einblendungen
Display Einblendungen Wechselspannung/-strom Gleichspannung/-strom Diode Durchgang Autorange (automatische Bereichswahl) Maximum-Anzeige Minimum-Anzeige Automatische Abschaltung Erscheint bei schwacher Batterie Tastgradmessung Frequenzmessung Spannungsmessung Strommessung Kapazitätsmessung Widerstandsmessung Relativwert Temperatur, Celsius, Farenheit °C°F Haltefunktion EIN Transistormessung 3. Inbetriebnahme 3.1. Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst eine Batterie einlegen. -
Seite 7: Multimeter Einschalten
3.2. Multimeter einschalten Schalten Sie das Multimeter ein, in dem Sie den Drehwahlschalter ❺ zu der gewünschten Messfunktion drehen. Um Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Spannungsmessungen durchzuführen, wenn die Spannung über 600 V (CAT III) liegt. 3.3. -
Seite 8: Hold Funktion
Messungen größer als 5 A dürfen für max. 10 Sekunden und im Intervall von 1 Minute durchge- führt werden, so dass sich die Sicherungen abkühlen können. • Verbinden Sie die Messspitzen in Reihe zum Messkreis. • Die gemessene Stromstärke wird im Display ❶... -
Seite 9: Diodentest
3.7. Diodentest Messen Sie keine unter Spannung stehenden Dioden! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. • Um eine Diode zu messen, drehen Sie den Drehwahlschalter ❺ in den Ω -Bereich. • Drücken Sie die FUNC-Taste ❿... -
Seite 10: Frequenz/Tastgrad Messen
3.9. Frequenz/Tastgrad messen Um mögliche Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Frequenz- messungen durchzuführen, wenn die Spannung über 250 V~ liegt. • Um einen Durchgangstest durchzuführen, stellen Sie den Drehwahlschalter ❺ auf Hz%. • Drücken Sie die die Taste Hz/Duty ❸... -
Seite 11: Transistoren Messen
3.12. Transistoren messen Um mögliche Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Messungen zwischen dem hFE und COM Terminal durchzuführen, wenn die Spannung über 250 V~ liegt. ❺ • Stellen Sie den Drehwahlschalter auf hFE ❽ • Stecken Sie den mitgelieferten Adapter in die µA/mA-Buchse TEMP hFE und die COM-Buchse ➐... -
Seite 12: Wartung Und Reinigung
4. Wartung und Reinigung Jegliche Reparatur oder Wartung, die nicht in dieser Bedienungsanleitung behandelt wird, sollte nur von Fachkräften vorgenommen werden. Einlegen/Wechseln der Batterie: • Wenn im Display ❶ -Symbol erscheint, ist die eingelegte Batterie schwach und sollte erneuert werden, um falsche Messergebnisse zu vermeiden. -
Seite 13: Wechselspannung (Ac)
Gleichstrom (DC) Messbereich Auflösung Genauigkeit 400 µA 0,1 µA 4000 µA 1 µA ± (0,8 % + 2 Digits) 40 mA 10 µA 400 mA 0,1 mA 0,001 A ± (1,2 % + 2 Digits) 10 A 0,01 A • Maximaler Eingangsstrom: 10 A ❽... -
Seite 14: Frequenzmessung
Transistor Messbereich Beschreibung Voraussetzung ungefährer hFE Wert des Transistors Grundstrom ca. 10 μA (alle Typen) wird angezeigt: 0-1000 Grundspannung ca. 2,8 V Frequenzmessung Messbereich Auflösung Genauigkeit 9,999 Hz 0,001 Hz 99,99 Hz 0,01 Hz 999,9 Hz 0,1 Hz 9,999 kHz 0,001 kHz ±... -
Seite 15: Kapazität
• Automatische Abschaltung für einen geringen Energieverbrauch • Geeicht bis 2000 m • Maße (LxBxH): 188x92x50 mm • Gewicht: 380 g • Betriebstemperatur: 0...40 °C • Lagertemperatur: -10...+60 °C 7. Lieferumfang • Digitalmultimeter MASTECH MS8360G • Messleitungen • Temperatur-/Transistoradapter • Temperaturfühler • Anleitung... -
Seite 16: Sicherungswechsel
