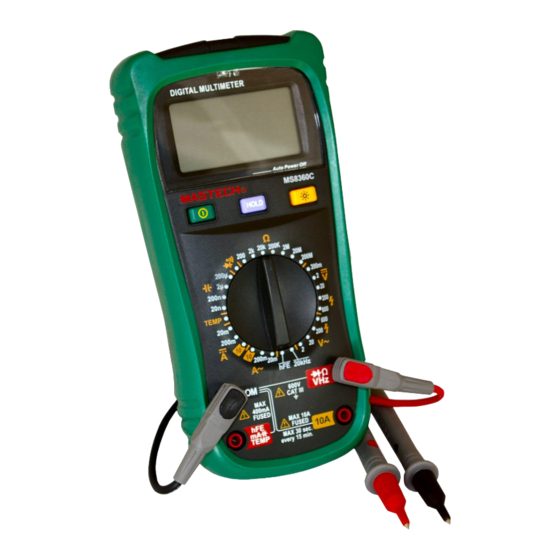

Multimeter MS8360C
Best.Nr. 830 679
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
MS8360C
Betriebsanleitung
User Manual
Stand 16.05.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS8360C
Inhaltszusammenfassung für Mastech MS8360C
- Seite 1 Multimeter MS8360C Best.Nr. 830 679 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MS8360C Betriebsanleitung User Manual Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
