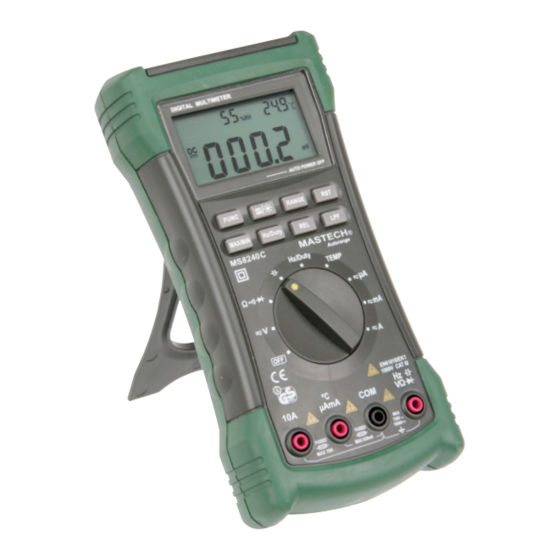

Digital-Multimeter MASTECH MS8340A
Best.Nr. 830 583
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Sicherheitshinweise
• Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedie-
nung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie deshalb diese Bedienungsan-
leitung zum Nachlesen auf!
• Benutzen Sie das Multimeter nicht weiter, wenn es beschädigt ist.
• Versichern Sie sich, dass die Messspitzen in einwandfreiem Zustand sind. Führen Sie auf keinen Fall Messungen durch,
wenn die schützende Isolierung beschädigt ist.
• Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse/Messpunkte wäh-
rend der Messung nicht, auch nicht indirekt, berühren.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes Personal
verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen-
schaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Produkt darf nicht fallengelassen oder starkem mechanischem Druck ausgesetzt werden, da es durch die Auswir-
kungen beschädigt werden kann.
• Das Gerät muss vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung geschützt werden.
• Betreiben Sie das Gerät nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub sind.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist.
• Entfernen Sie keine Aufkleber vom Produkt. Diese können wichtige sicherheitsrelevante Hinweise enthalten.
• Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
Pollin Electronic GmbH • Tel. (08403) 920-920 • www.pollin.de
Stand 13.01.2014, rtu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS8340A
Inhaltszusammenfassung für Mastech MS8340A
- Seite 1 Digital-Multimeter MASTECH MS8340A Best.Nr. 830 583 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. Sicherheitshinweise • Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedie- nung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie deshalb diese Bedienungsan- leitung zum Nachlesen auf! •...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Multimeter eignet sich für folgende Arbeiten: • Messen von Gleichspannung bis max. 1000 V- • Messen von Wechselspannung bis max. 750 V~ • Messen von Gleich- und Wechselstrom bis max. 10 A • Messen des Widerstands bis 60 MΩ •... - Seite 3 Bedienelemente ❶ ❷ ❸ ❹ ❺ ❻ ➐ ❽ ➒ ❿ ⓫ ⓬ ⓭ ⓮...
-
Seite 4: Multimeter-Bestandteile
Multimeter-Bestandteile Bezeichnung Funktion LC-Display Zeigt die aktuellen Messergebnisse und Einstellungen an. ❶ Funktions-Taste Wechselt zwischen den verschiedenen Funktionen der aktuellen Wahlschalter-Stellung ➋ (außer Hz/Dutyn). Hold/Licht-Taste Kurzes Betätigen: Friert das aktuelle Messergebnis ein. Bei erneutem Drücken wird die ❸ Messung fortgesetzt. Langes Betätigen: Schaltet die Beleuchtung des LC-Displays für ca. -
Seite 5: Gleichspannung Messen
Inbetriebnahme/ Bedienung Hinweis: Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst die Batterien einlegen. Beachten Sie hierfür den Punkt "Einlegen/Wechseln der Batterien" auf Seite 8 dieser Anleitung. Messungen Kontrollieren Sie vor Beginn aller Messungen immer erst das Multimeter und alle Zusatzteile. Achten Sie auf Schäden, Verschmutzung (Staub, Dreck, Fett, usw.) und Defekte. -
Seite 6: Wechselstrom Messen
• Drehen Sie den Wahlschalter in den entsprechenden A (Stromstärke)-Bereich. • Wählen Sie mit der Funktions-Taste "DC" aus. • Stecken Sie die schwarze Messleitung in die COM- und die rote Messleitung in die 10 A- bzw. µA/mA-Eingangsbuchse. • Schalten Sie den Strom für den zu messenden Messkreis aus oder schalten Sie alle Stromquellen ab. •... -
Seite 7: Frequenz/Tastgrad Messen
Frequenz/Tastgrad messen Um mögliche Stromschläge, Multimeterbeschädigungen und/oder Materialschäden zu vermeiden, sollten Sie auf keinen Fall versuchen Frequenzmessungen durchzuführen, wenn die Spannung über 750 V~ liegt. Dies ist die maximale Spannung, für die das Multimeter entwickelt wurde. • Drehen Sie den Wahlschalter auf die Hz/Duty-Stellung. •... -
Seite 8: Problembehandlung
Problembehandlung Problem Mögliche Ursache Lösung Keine Funktion Batterien leer oder falsch herum Batterien überprüfen bzw. ersetzen eingelegt Keine Messung möglich Messleitungen nicht komplett in die Messleitungen komplett einstecken Eingangsbuchsen eingesteckt Sicherung defekt Gerätesicherungen überprüfen und ggf. erneuern Ungenaue Messergebnisse Batterien schwach Batterien erneuern Keine Messwert-Veränderung Hold-Funktion aktiviert... -
Seite 9: Technische Daten (Messbereiche)
Technische Daten (Messbereiche) Gleichspannung Bereich Auflösung Genauigkeit (%Wiedergabe + Digits) 600 mV 0,1 mV ± (0.5%+3) 1 mV 60 V 10 mV ± (0.8%+3) 600 V 100 mV 1000 V Wechselspannung Bereich Auflösung Genauigkeit (% Wiedergabe + Digits) 1 mV 60 V 10 mV ±... -
Seite 10: Technische Daten (Allgemein)
Kapazität Bereich Auflösung Genauigkeit (% Wiedergabe + Digits) 40 nF 0,01 nF ± (3%+2) 400 nF 0,1 nF 4 μF 1 nF 40 μF 10 nF ± (3,5%+3) 400 μF 100 nF Temperatur Bereich Auflösung Genauigkeit (% Wiedergabe + Digits) -10...700°C 1°C ±... - Seite 11 Lieferumfang • Digital-Multimeter • Messleitungen (rot/schwarz) • Temperaturfühler • Mess-Adapter für Temperaturmessung • Anleitung Symbolerklärung Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Des Weiteren wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Das Gerät darf nur in trockenen und geschützten Räumen verwendet werden.
- Seite 12 Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH,Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktion jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
