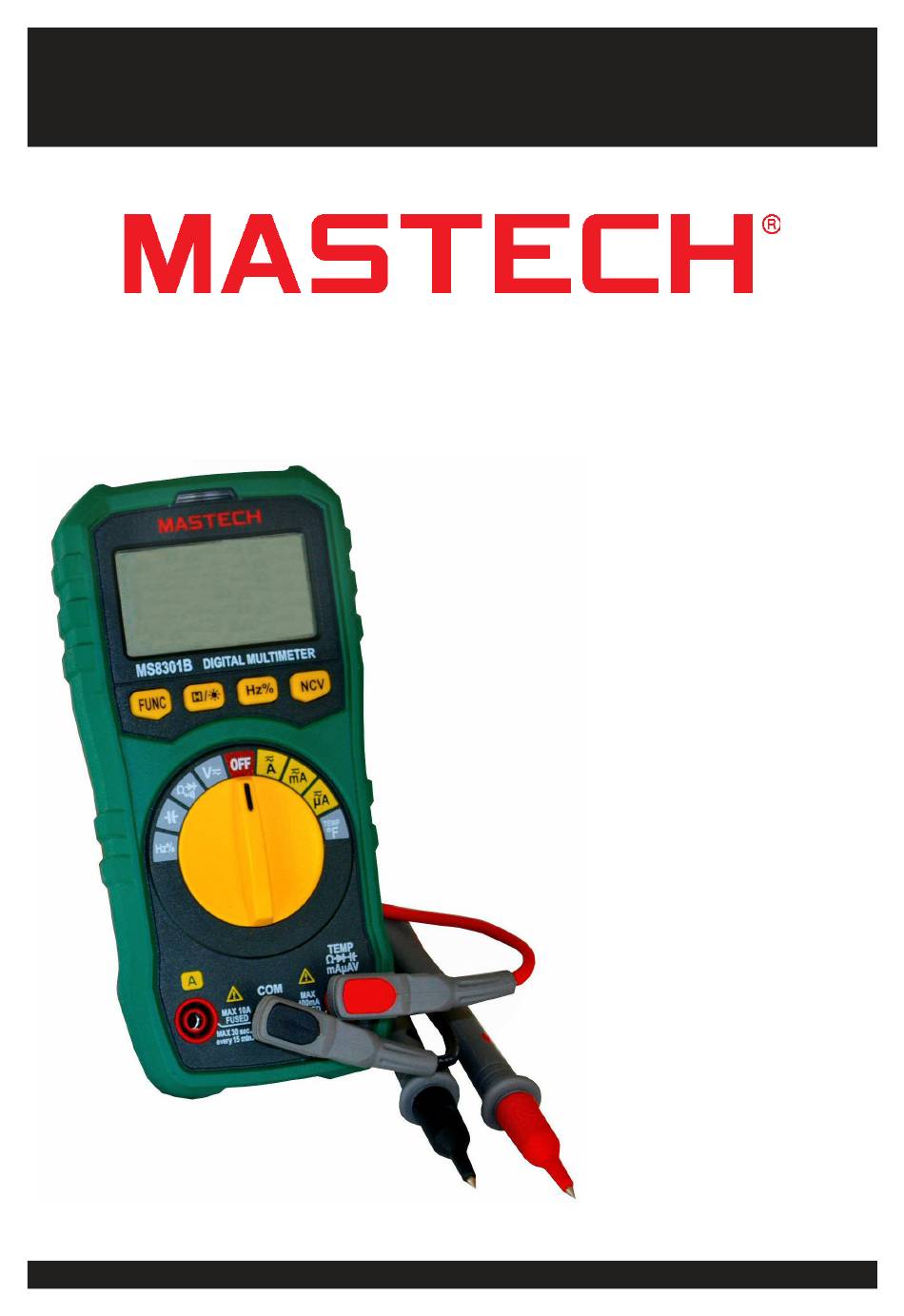

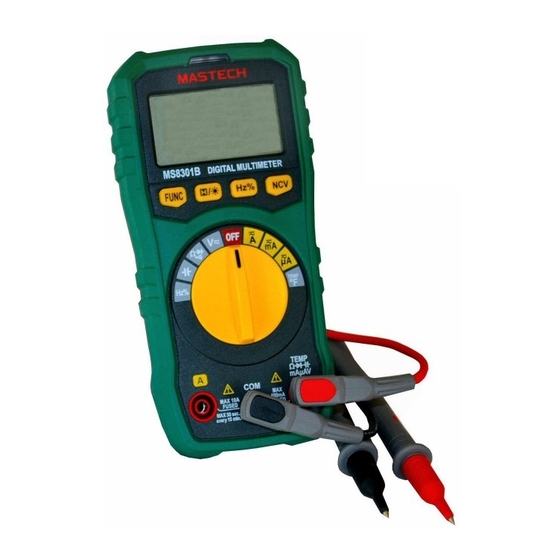

Digital-Multimeter MS8301B
Best.Nr. 830 775
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
MS8301B
Betriebsanleitung
User Manual
Stand 27.04.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS8301B
Inhaltszusammenfassung für Mastech MS8301B
- Seite 1 Digital-Multimeter MS8301B Best.Nr. 830 775 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MS8301B Betriebsanleitung User Manual Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Funktionen ändern. • Wenn Widerstand oder Kapazitäten gemessen werden, stellen Sie sicher, dass der Strom im Schaltkreis ausgeschaltet ist. • Wenn das Gerät in der Nähe von stark strahlenden Geräten verwendet wird, kann es zu Fehlern in der Anzeige oder Messung kommen. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 6 3.3. Spannung messen ..............Seite 7 3.4. Strom messen ..............Seite 7 3.5. -
Seite 5: Bedienelemente
2. Bedienelemente ❶ NCV Sensor: Dient als Spannungsdetektor für die NCV-Messung. ❷ NCV-LED: Indikator-LED, die bei Erkennung einer Spannung bei einer NCV-Messung blinkt. ❸ LCD-Display: Aktuelle Anzeige für die Konfiguration und das Messergebnis. ❹ NCV-Taste: Startet die NCV Messung. ❺ Hz%: Schaltet um zwischen Frequenz in Hz und Tastgrad in %. -
Seite 6: Display Einblendungen
Display Einblendungen Wechselspannung/-strom DC – Gleichspannung/-strom Diode Durchgang Autorange (automatische Bereichswahl) AUTO Erscheint bei schwacher Batterie Tastgradmessung Frequenzmessung Hz, kHz Spannungsmessung mV, V Strommessung μA, mA, A Kapazitätsmessung nF, μF Widerstandsmessung Ω, kΩ, MΩ Temperatur, Celsius, Farenheit °C°F Haltefunktion EIN 3. -
Seite 7: Spannung Messen
3.3. Spannungen messen (V) ❻ Um Spannungen zu messen, müssen Sie zuerst den Drehwahlschalter in den V -/~ Bereich drehen. Wählen Sie dann durch Drücken der FUNC-Taste ⓫ die Spannungsart, die gemessen werden soll. Die gewählte Messart wird links im Display ❸... -
Seite 8: Hold Funktion
3.5. Hold-Funktion Mit der Hold-Funktion können Sie einen angezeigten Messwert fixieren. Er bleibt auch nach dem Lösen der Messspitzen angezeigt. • Drücken Sie nur kurz die Funktionstaste HOLD ❿ um den aktuell angezeigten Messwert anzuhalten und dauerhaft an- zuzeigen (Auf dem Display ❸... -
Seite 9: Durchgangstest
3.8. Durchgangstest Messen Sie keine unter Spannung stehenden Bauteile! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. Mit einem Durchgangstest können Sie feststellen, ob eine Leitung unterbrochen ist. Wenn keine Unterbrechung besteht, ertönt ein akustischer Hinweis. • Um einen Durchgangstest zu messen, drehen Sie den Drehwahlschalter ❻... -
Seite 10: Kapazität Messen
3.11. Kapazität messen Schalten Sie den Strom für das zu prüfende Gerät aus und entladen Sie alle Kondensatoren. Versuchen Sie keine Kondensatoren mit einer Kapazität von > 100 μF zu messen. • Um eine Kapazitätsmessung durchzuführen, stellen Sie den Drehwahl ❻... -
Seite 11: Wartung Und Reinigung
4. Wartung und Reinigung Jegliche Reparatur oder Wartung, die nicht in dieser Bedienungsanleitung behandelt wird, sollte nur von Fachkräften vorgenommen werden. Einlegen/Wechseln der Batterie: • Wenn im Display ❸ -Symbol erscheint, sind die eingelegten Batterien schwach und sollten erneuert werden, um falsche Messergebnisse zu vermeiden. -
Seite 12: Wechselspannung (Ac)
Gleichstrom (DC) Messbereich Auflösung Genauigkeit 400 µA 0,1 µA 4000 µA 1 µA ± (1,0 % + 5 Digits) 40 mA 0,01 mA 400 mA 0,1 mA 10 A 0,01 A ± (2,0 % + 10 Digits) • Maximaler Eingangsstrom: 400 mA / 10 A •... -
Seite 13: Frequenzmessung Bei Hz/Duty
Frequenzmessung bei Hz/DUTY Messbereich Auflösung Genauigkeit 5,000Hz 0,001 Hz 50,00 Hz 0,01 Hz 500,0 Hz 0,1 Hz ± (1 % + 5 Digits) 5,000 kHz 0,001 kHz 50,00 kHz 0,01 kHz 100,0 kHz 0,1 kHz • Überspannungsschutz: 250 V-/~ (RMS) •... -
Seite 14: Kapazität
• Automatische Abschaltung für einen geringen Energieverbrauch • Geeicht bis 2000 m • Maße (LxBxH): 150x74x48 mm • Gewicht: 220 g • Betriebstemperatur: 0 ...40 °C • Lagertemperatur: -10..+60 °C 7. Lieferumfang • Digitalmultimeter MASTECH MS8301B • Messleitungen • Temperaturfühler • Anleitung... -
Seite 15: Sicherungswechsel
8. Sicherungswechsel Der Sicherungswechsel darf nur von einer Person mit Fachkenntnissen durchgeführt werden. Verwenden nur Ersatzsicherungen mit den vorgeschriebenen Werten. • Entfernen Sie alle Messkabel vom Multimeter und schalten Sie das Messgerät ab. • Lösen Sie die Schrauben an den vier Ecken des Geräts. •...
