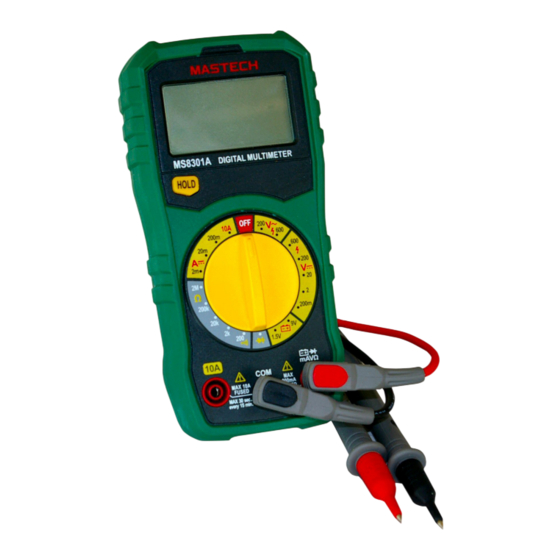

Digital-Multimeter M8301A
Best.Nr. 830 782
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
MS8301A
Betriebsanleitung
User Manual
Stand 12.05.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech M8301A
Inhaltszusammenfassung für Mastech M8301A
- Seite 1 Digital-Multimeter M8301A Best.Nr. 830 782 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MS8301A Betriebsanleitung User Manual Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Berühren Sie während einer Messung nicht die Prüfspitzen. Bleiben Sie mit Ihren Fingern immer hinter dem Fingerschutz. • Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Funktionen ändern. • Wenn Widerstand oder Kapazitäten gemessen werden, stellen Sie sicher, dass der Strom im Schaltkreis ausgeschaltet ist. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 6 3.3. Spannung messen ..............Seite 6 3.4. Strom messen ..............Seite 7 3.5. -
Seite 5: Bedienelemente
2. Bedienelemente ❶ LC-Display: Hier wird die aktuelle Konfiguration, der Batteriestatus und das Messergebnis angezeigt. ❷ Drehwahlschalter Zum Wechseln zwischen der einzelnen Mess- funktionen. ❸ Multifunktionsbuchse Verwenden Sie diese Buchse für Batterie, Dioden-, Spannungs-, Widerstands- und Strommessungen bis 200mA. ❹ COM-Buchse Referenzbuchse für alle Messungen. -
Seite 6: Inbetriebnahme
Display Einblendungen Wechselspannung/-strom DC – Gleichspannung/-strom Diode Durchgang Erscheint bei schwacher Batterie Spannungsmessung mV, V Strommessung μA, mA, A Widerstandsmessung Ω, kΩ, MΩ Haltefunktion EIN 3. Inbetriebnahme 3.1. Batterien einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst die Batterien einlegen. Sie benötigen zwei 1,5V-Micro (AAA) Batterien. -
Seite 7: Gleichstrommessung
3.3. Spannungen messen (V) Zur Messung von Gleichspannung drehen Sie den Drehwahlschalter ❷ in den V Bereich . Zur Messung von Wechselspannung drehen Sie den Drehwahlschalter ❷ in den V Bereich Wenn Ihnen die Spannungsart unbekannt ist, wählen Sie zuerst eine Messung mit " "... -
Seite 8: Hold Funktion
3.5. Hold-Funktion Mit der Hold-Funktion können Sie einen angezeigten Messwert fixieren. Er bleibt auch nach dem Lösen der Messspitzen angezeigt. • Drücken Sie die Funktionstaste HOLD ❻ um den aktuell angezeigten Messwert anzuhalten und dauerhaft anzuzeigen (Auf dem Display ❶ erscheint •... -
Seite 9: Diodentest
3.8. Diodentest Messen Sie keine unter Spannung stehenden Dioden! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. • Um eine Diode zu messen, drehen Sie den Drehwahlschalter ❷ in den -Bereich • Ziehen Sie die Schutzkappen von den Messleitungen ab und stecken Sie die rote Messleitung in die Multifunktionsbuchse ❸... -
Seite 10: Problembehandlung
5. Problembehandlung Problem Mögliche Ursache Lösung Keine Funktion Batterien leer Batterien erneuern Messwert schlecht abzulesen Batterien schwach Batterien erneuern Keine Messwertänderung Hold-Funktion aktiv Drücken Sie die Funktionstaste HOLD ❻ um die Hold-Funktion zu deaktivieren. Batterien schwach Batterien erneuern Es werden falsche Werte angezeigt 6. -
Seite 11: Allgemein
Widerstand Messbereich Auflösung Genauigkeit 200 Ω 0,1 Ω ± (1,2 % + 5 Digits) 2 kΩ 1 Ω 20 kΩ 10 Ω ± (0,8 % + 2 Digits) 200 kΩ 100 Ω 2 MΩ 1 kΩ ± (1,0 % + 5 Digits) •... -
Seite 12: Lieferumfang
7. Lieferumfang • Digitalmultimeter MASTECH MS8301A • Messleitungen • Anleitung 8. Sicherungswechsel Der Sicherungswechsel darf nur von einer Person mit Fachkenntnissen durchgeführt werden. Verwenden nur Ersatzsicherungen mit den vorgeschriebenen Werten. • Entfernen Sie alle Messkabel vom Multimeter und schalten Sie das Messgerät ab.
