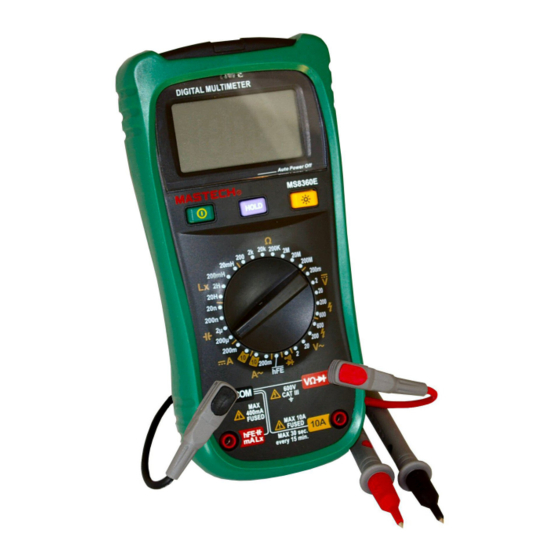

Digital-Multimeter MS8360E
Best.Nr. 830 680
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
MS8360E
Betriebsanleitung
User Manual
Stand 16.05.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS8360E
Inhaltszusammenfassung für Mastech MS8360E
- Seite 1 Digital-Multimeter MS8360E Best.Nr. 830 680 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MS8360E Betriebsanleitung User Manual Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Berühren Sie während einer Messung nicht die Prüfspitzen. Bleiben Sie mit Ihren Fingern immer hinter dem Fingerschutz. • Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Funktionen ändern. • Wenn Widerstand oder Kapazitäten gemessen werden, stellen Sie sicher, dass der Strom im Schaltkreis ausgeschaltet ist. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 7 3.3. Spannung messen ..............Seite 7 3.4. Strom messen ..............Seite 7,8 3.5. -
Seite 5: Bedienelemente
2. Bedienelemente ❶ NCV-LED: Indikator-LED, die bei Erkennung einer Spannung bei einer NCV-Messung blinkt. ❷ LC-Display: Aktuelle Anzeige für die Konfiguration und das Mess- ergebnis. ❸ Hold: Hold-Funktion wird aktiviert. ❹ Beleuchtungstaste: Display-Hintergrundbeleuchtung wird aktiviert. ❺ Drehwahlschalter: Wechselt zwischen der einzelnen Mess- funktionen. -
Seite 6: Display Einblendungen
Display Einblendungen Wechselspannung/-strom Gleichspannung/-strom Diode Durchgang Spannungsmessung Strommessung Kapazitätsmessung Widerstandsmessung Transistormessung mH, H Induktionsmessung Haltefunktion EIN Erscheint bei schwacher Batterie 3. Inbetriebnahme 3.1. Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst eine Batterie einlegen. Sie benötigen eine 9V-Blockbatterie (6LR61) •... -
Seite 7: Multimeter Einschalten
3.2. Multimeter einschalten Schalten Sie das Multimeter ein, in dem Sie die Taste ❿ drücken. Um Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Spannungsmessungen durchzuführen, wenn die Spannung über 600 V (CAT III) liegt. 3.3. Spannungen messen (V) Zur Messung von Gleichspannung drehen Sie den Drehwahlschalter ❺... -
Seite 8: Hold Funktion
Messungen größer als 5 A dürfen für max. 10 Sekunden und im Intervall von 1 Minute durchge- führt werden, so dass sich die Sicherungen abkühlen können. • Verbinden Sie die Messspitzen in Reihe zum Messkreis. • Die gemessene Stromstärke wird im Display ❷... -
Seite 9: Diodentest
3.7. Diodentest Messen Sie keine unter Spannung stehenden Dioden! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. • Um eine Diode zu messen, drehen Sie den Drehwahlschalter ❺ in den -Bereich • Ziehen Sie die Schutzkappen von den Messleitungen ab und stecken Sie die rote Messleitung in die Multifunktionsbuchse ❻... -
Seite 10: Induktivität Messen
3.9. Induktivität messen Messen Sie keine unter Spannung stehenden Bauteile! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. • Um die Induktivität zu messen, stellen Sie den Drehwahlschalter ❺ auf Lx • Wählen Sie den korrekten Messbereich. Wenn Ihnen der Wert unbekannt ist, fangen Sie erst mit dem größten Wert an und schalten Sie ihn dann bei Bedarf herunter. -
Seite 11: Transistoren Messen
3.11. Transistoren messen Um mögliche Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Messungen zwischen dem hFE und COM Terminal durchzuführen, wenn die Spannung über 250 V~ liegt. • Stellen Sie den Drehwahlschalter auf hFE ❺ • Stecken Sie den mitgelieferten Adapter in die hFE, -| ,mA,Lx-Buchse ❽... -
Seite 12: Problembehandlung
5. Problembehandlung Problem Mögliche Ursache Lösung Keine Funktion Batterie leer Batterie erneuern Messwert schlecht abzulesen Batterie schwach Batterie erneuern Keine Messwertänderung Hold-Funktion aktiv Drücken Sie die Funktionstaste HOLD ❸ um die Hold-Funktion zu deaktivieren. Batterie schwach Batterie erneuern Es werden falsche Werte angezeigt 6. - Seite 13 Wechselspannung (AC) Messbereich Auflösung Genauigkeit 1 mV 20 V 10 mV ± (0,8 % + 5 Digits) 200 V 100 mV 600 V ± (1,2 % + 3 Digits) • Eingangswiderstand: 10 MΩ • Frequenzbereich: 40...400 Hz • Maximale Eingangsspannung 200 mV Bereich: 250 V •...
-
Seite 14: Induktivität
• Automatische Abschaltung für einen geringen Energieverbrauch • Geeicht bis 2000 m • Maße (LxBxH): 188x92x50 mm • Gewicht: 380 g • Betriebstemperatur: 0...40 °C • Lagertemperatur: -10...+60 °C 7. Lieferumfang • Digitalmultimeter MASTECH MS8360E • Messleitungen • Transistoradapter • Anleitung... -
Seite 15: Sicherungswechsel
8. Sicherungswechsel Der Sicherungswechsel darf nur von einer Person mit Fachkenntnissen durchgeführt werden. Verwenden Sie nur Ersatzsicherungen mit den vorgeschriebenen Werten. • Entfernen Sie alle Messkabel vom Multimeter und schalten Sie das Messgerät ab. • Lösen Sie das Multimeter aus der grüne Schutzhülle. •... - Seite 16 Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. Copyright 2017 by Pollin Electronic GmbH ©...
