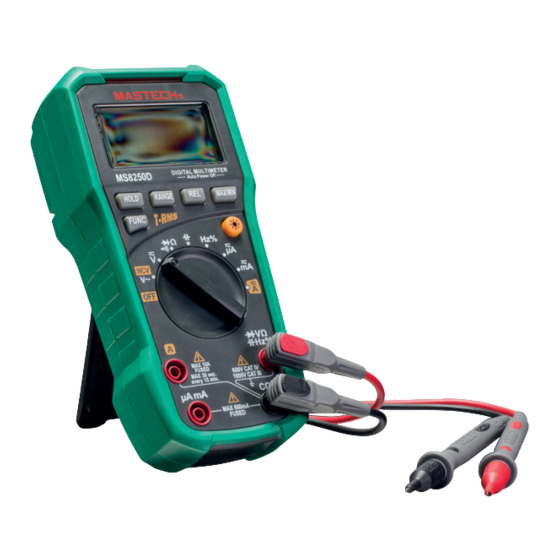

True RMS Digital-Multimeter
MS8250D
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Sicherheitshinweise
Allgemeine Sicherheitshinweise:
• Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des-
halb diese Bedienungsanleitung zum Nachlesen auf!
• Messgeräte, Zubehör und die Verpackung sind kein Spielzeug. Lassen Sie das Gerät in der Gegenwart von Kindern nie
unbeaufsichtigt.
• Das Gerät darf nicht vom Endverbraucher geöffnet werden. Jegliche Reparatur oder Wartung, die nicht in dieser Bedie-
nungsanleitung behandelt wird, darf nur von ausgebildeten Fachkräften vorgenommen werden, die mit der Wartung
von Messgeräten und den einschlägigen VDE Vorschriften vertraut sind. Es dürfen zur Reparatur nur Originalersatzteile
verwendet werden.
• Versichern Sie sich vor jeder Messung, dass die Messspitzen in einwandfreiem Zustand sind. Führen Sie auf keinen Fall
Messungen durch, wenn die schützende Isolierung oder sonstige Teile beschädigt sind.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes Personal
verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen-
schaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Produkt darf nicht fallen gelassen oder starkem mechanischem Druck ausgesetzt werden, da es durch die Auswir-
kungen beschädigt werden kann.
• Das Gerät muss vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung geschützt werden.
• Betreiben Sie das Gerät nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub sind.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
Best.Nr. 830 774
Bedienungsanleitung
Stand 24.01.2017, aru/tth
!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech True RMS
Inhaltszusammenfassung für Mastech True RMS
- Seite 1 True RMS Digital-Multimeter MS8250D Best.Nr. 830 774 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. Bedienungsanleitung Sicherheitshinweise Allgemeine Sicherheitshinweise: • Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme...
- Seite 2 • Batterien sollten Temperaturen unter 0°C nicht ausgesetzt sein. Es kann zu Beschädigungen und einen Verlust der Kapa- zität führen. • Entfernen Sie keine Aufkleber vom Produkt. Diese können wichtige sicherheitsrelevante Hinweise enthalten. • Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, nehmen Sie die Batterien heraus und lagern Sie diese entsprechend.
-
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Multimeter eignet sich für folgende Messungen: • Gleichstrom: 660/6600 µA/66/660 mA (±1,0 % +5), 10 A (±2,0 % +5) • Wechselstrom: 660/6600 µA/66/660 mA (±1,5 % +5), 10 A (±3,0 % +5) • Gleichspannung: 660 mV (±0,8 % +3), 6,6/66/660/1000 V (±0,5 % +5) •... - Seite 4 Bedienelemente ⓬ ❶ ➋ ➌ ➍ ⓫ ➎ ➏ ❿ ➐ ➒ ➑ ❶ USB-Interface: Mini- USB-Buchse zum Verbinden mit einem Computer. ❷ NCV-LED: Indikator-LED, die bei Erkennung einer Spannung blinkt. ❸ LC-Display: Hier wird die aktuelle Konfiguration, der Batteriestatus und das Messergebniss angezeigt.
-
Seite 5: Display Einblendungen
Display Einblendungen Wechselspannung/-strom Gleichspannung/-strom Diode Durchgang Autorange (automatische Bereichswahl) Maximum-Anzeige Minimum-Anzeige Automatische Abschaltung Erscheint bei schwacher Batterie Tastgradmessung Frequenzmessung Spannungsmessung Strommessung Kapazitätsmessung Widerstandsmessung Relativwert Kontaktfreie Spannungsmessung USB-Modus aktiv Inbetriebnahme Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst eine Batterie einlegen. -
Seite 6: Bedienung
Bedienung Bevor Sie beginnen Kontrollieren Sie vor Beginn aller Messungen immer erst das Multimeter und alle Zusatzteile. Achten Sie auf Schäden, Verschmutzung (Staub, Dreck, Fett, usw.) und Defekte. Überprüfen Sie, ob die Messleitungen brüchig sind oder die Isolierung beschädigt ist. Ersetzen Sie die Messleitungen umgehend, wenn dies der Fall ist! Vergewissern Sie sich ebenfalls, dass die Messleitungen fest in den Messbuchsen sitzen. -
Seite 7: Hold-Funktion
Messungen im 10 A-Bereich dürfen für max. 10 Sekunden und im Intervall von 1 Minute durchge- führt werden, so dass sich die Sicherungen abkühlen können. • Verbinden Sie die Messspitzen in Reihe zum Messkreis. • Die gemessene Stromstärke wird im Display ❸... - Seite 8 Diodentest Achtung: Messen Sie keine unter Spannung stehenden Dioden! Achten Sie darauf, dass alle Bau- elemente in der Schaltung entladen sind. • Um eine Diode zu messen, drehen Sie den Drehwahlschalter ❻ in den Ω -Bereich. • Drücken Sie die FUNC-Taste ⓫...
-
Seite 9: Frequenz/Tastgrad Messen
Frequenz/Tastgrad messen Um mögliche Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Frequenz- messungen durchzuführen, wenn die Spannung über 250 V~ liegt. • Um einen Durchgangstest durchzuführen, stellen Sie den Drehwahlschalter auf Hz%. ❻ • Drücken Sie die FUNC-Taste um zwischen Frequenz Hz und Tastgrad % zu ⓫... -
Seite 10: Ncv-Messung (Berührungslose Spannungserkennung)
Maximal-/Minimalwert-Messung • Stellen Sie den Drehwahlschalter ❻ auf den gewünschten Messbereich (A, V usw.). • Führen Sie eine Messung durch und drücken Sie währenddessen auf die Funktionstaste MAX/MIN ❹ Die Messung wird weitergeführt während der Maximal- und Minimalwert in der oberen Zeile gespeichert werden. Durch wiederholtes Drücken der Funktionstaste MAX/MIN ❹... -
Seite 11: Vernindung Zum Pc
Vernindung zum PC Sie können das Multimeter MS8250D über das mitgelieferte USB-Kabel mit Ihrem PC verbinden und die Messungen anhand der Software (im Lieferumfang) auf Ihrem Monitor verfolgen und gegebenenfalls speichern. Treiberinstallation Sobald Sie das Multimeter erstmals mit Ihrem Computer verbinden, beginnt dieser mit der Installation der Treiber. Sollten für die Geräteinstallation Treiber benötigt werden, finden Sie diese auf der beiliegenden CD. -
Seite 12: Softwareinstallation
Softwareinstallation Damit Sie Messdaten auf Ihrem Monitor wiedergeben können, benötigen Sie eine Software. Die Software finden Sie auf der beiliegenden CD. • Im Ordner Software befindet sich die Setup.exe. • Rechtsklicken und führen Sie diese als Administrator aus. • Bei erfolgreicher Installation erscheint folgendes Fenster •... -
Seite 13: Messwertübertragung
Messwertübertragung • Verbinden Sie das Multimeter mit Ihrem PC und starten Sie die zuvor installierte Software. • Die Software sucht nach einem angeschlossenen Multimeter und verbindet sich anschließend automatisch. • Sobald das Multimeter von der Software erkannt wurde beginnt die Aufzeichnung der Messwerte. •... -
Seite 14: Wartung Und Reinigung
Wartung und Reinigung Jegliche Reparatur oder Wartung, die nicht in dieser Bedienungsanleitung behandelt wird, sollte nur von Fachkräften vorgenommen werden. Einlegen/Wechseln der Batterie: AUTO M AX Wenn im Display ❸ das • -Symbol erscheint ist die eingelegte Batterie schwach und sollte erneuert werden, um falsche Messergebnisse zu vermeiden. - Seite 15 ± (3,0 % + 5 Digits) • Maximaler Eingangsstrom: 10 A • Frequenzbereich: 50...60 Hz • Messverfahren: True RMS • Überlast-Schutz: µA/mA-Buchse ❾: FF 600 mA/1000 V A-Buchse ❿: FF10 A/1000 V Hinweis: Messungen ab 5 A dürfen nicht länger als 10 Sekunden andauern.
- Seite 16 ± (1,0 % + 3 Digits) 1000 V • Eingangswiderstand: 10 MΩ • Frequenzbereich: 50...60 Hz • Messverfahren: True RMS • Maximale Eingangsspannung: 1000 V • Überlast-Schutz: 660 mV Messbereich: 250 V 6,6...1000 V Messbereich: 1000 V Gleichspannung (DC) Messbereich Auflösung...
- Seite 17 Frequenz Frequenzmessung im Volt Messbereich: Messbereich Auflösung Genauigkeit 66 Hz 0,01 Hz 660 Hz 0,1 Hz ± (1,5 % + 5 Digits) 6,6 kHz 0,001 kHz 10 kHz 0,01 kHz • Messbereich: 10 Hz bis 10 kHz • Das Eingangssignal muss für dieses Messverfahren mindestens 200 mV (RMS) betragen. •...
- Seite 18 Tastgrad Messbereich Auflösung Genauigkeit 1 % bis 99 % 0,1 % ± 2,0 % Widerstand Messbereich Auflösung Genauigkeit 660 Ω 0,1 Ω 6,6 kΩ 0,001 kΩ 66 kΩ 0,01 kΩ ± (0,8 % + 5 Digits) 660 kΩ 0,1 kΩ 6,6 MΩ...
-
Seite 19: Technische Daten (Allgemein)
• Maximal zulässige Spannung: 600 V-/~ (CAT IV), 1000 V-/~(CAT III) • Display: 3 6/7-stellig, 6600 Zählereinheiten, beleuchtbar • NCV-Detektor • Automatsche Bereichswahl • True RMS • Min/Max-Funktion • Data-Hold-Funktion • USB-Interface • Automatische Abschaltung für einen geringen Energieverbrauch •...
