Gema OptiAir CA09 Originalbetriebsanleitung
Verwandte Anleitungen für Gema OptiAir CA09
Inhaltszusammenfassung für Gema OptiAir CA09

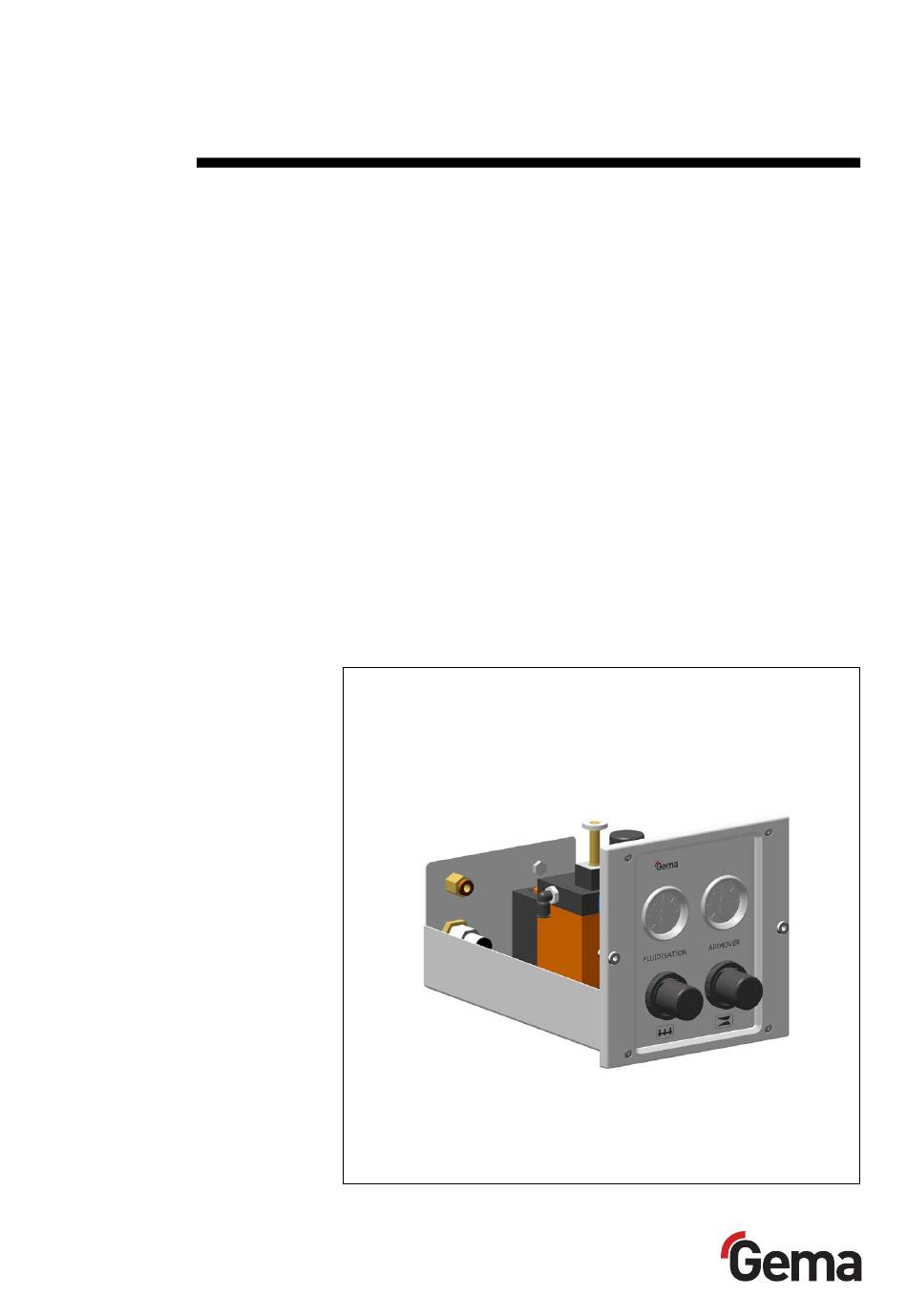

- Seite 1 Betriebsanleitung und Ersatzteilliste Pneumatik- Fluidisiereinheit OptiAir CA09 Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bes- tem Wissen und Gewissen am Tage der Veröffentlichung richtig und zu- treffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündi- gung bleibt vorbehalten.
- Seite 3 Abmessungen .................... 9 Inbetriebnahme und Bedienung Fluidisierung einstellen ..................11 Airmover des Pulverbehälters anschliessen ............11 Ersatzteilliste Bestellen von Ersatzteilen ..................13 Pneumatik-Fluidisiereinheit OptiAir CA09 - Ersatzteile......... 14 Pneumatik-Fluidisiereinheit OptiAir CA09 - Ersatzteile......... 15 Schlauchverbindungen ..................16 Inhaltsverzeichnis • 1 OptiAir CA09...
- Seite 5 HINWEIS! gibt Anwendungstipps und nützliche Informationen Bestimmungsgemässe Verwendung 1. Die Pneumatik-Fluidisiereinheit OptiAir CA09 ist nach dem gel- tenden Stand der Technik und den anerkannten sicherheitstech- nischen Regeln ausschliesslich für den üblichen Einsatz zur Pul- verlackbeschichtung bestimmt. 2. Jeder darüber hinausgehende Gebrauch gilt als nicht bestim- mungsgemäss.
- Seite 6 3. Zur bestimmungsgemässen Verwendung gehört auch die Einhal- tung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. Die Pneumatik- Fluidisiereinheit OptiAir CA09 darf nur von Personen genutzt, gewartet und instandgesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind.
- Seite 7 Über diese Betriebsanleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit Ihrer Pneumatik-Fluidisiereinheit OptiAir CA09 benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung Ihres neuen Pulverbeschichtungssys- tems geben.
- Seite 9 Druckregler im Gehäuse der Pneumatik-Fluidisiereinheit OptiAir CA09 eingestellt werden. Die Vorfluidisierung beginnt unmittelbar mit dem Einschalten des Verriegelungssteuereinschubes. Der Einschub OptiAir CA09 eignet sich speziell in Kombination mit der OptiFlex-A2-Reihe von Gema. Funktionsbeschreibung • 7 OptiAir CA09...
- Seite 10 V 12/13 Aufbau Übersicht Druckregler für Fluidluft Druckregler für Airmover Druckanzeige für Fluidluft Druckanzeige für Airmover Pneumatik-Fluidisiereinheit OptiAir CA09 - Aufbau 8 • Funktionsbeschreibung OptiAir CA09...
- Seite 11 V 12/13 Technische Daten Pneumatik-Fluidisiereinheit OptiAir CA09 Pneumatische Daten OptiAir CA09 Eingangsdruck 6-8 bar abhängig von der Pulver- Luftverbrauch behältergrösse Wasserdampfgehalt max. 1,3 g/m³ Ölgehalt max. 0,1 mg/m³ Elektrische Daten OptiAir CA09 24 VDC Eingangsspannung (je nach Ventilspule) 24 VAC / 50/60Hz...
- Seite 13 Umgebungstemperatur. Die Pneumatik-Fluidisiereinheit OptiAir CA09 enthält Druckregler und Manometer für Fluidluft und Airmover. Die Pneumatik-Fluidisiereinheit OptiAir CA09 wird an ein Druckluftnetz von 6-8 bar angeschlossen. Die Fluidisierung wird wie folgt eingestellt: 1. Die Hauptdruckluftverbindung anschliessen und öffnen. Die Druckluft strömt nun durch die Pneumatik-Fluidisiereinheit Op-...
- Seite 14 Pistolen können eingestellt bzw. betrieben werden (siehe dazu auch die Betriebsanleitung der Pulverpisto- len und der Pistolensteuerungen). Druckluftanschluss Druckregler Fluidluftverbindung zum Pulver- Booster behälter Ausgang zum Airmover OptiAir CA09 - Verbindung zum Airmover (Ansicht von hinten) 12 • Inbetriebnahme und Bedienung OptiAir CA09...
- Seite 15 Innendurchmesser angegeben: Beispiel: Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser ACHTUNG! Es dürfen nur original Gema-Ersatzteile verwendet werden, da dadurch auch der Ex-Schutz erhalten bleibt. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Garantieanspruch! Ersatzteilliste • 13...
- Seite 16 V 12/13 Pneumatik-Fluidisiereinheit OptiAir CA09 - Ersatzteile Pneumatik-Fluidisiereinheit OptiAir CA09 - komplett (bitte Spannung angeben) 1009 110 Frontrahmen - komplett 1007 048 Druckregler – 0,1-4 bar, G1/4" 1009 101 Verschlussstopfen - 1/8"a 258 687 Einschraubwinkel - 1/4"a, Ø 6 mm 265 691 Manometer - 0-6 bar, 1/8"a...
- Seite 17 V 12/13 Pneumatik-Fluidisiereinheit OptiAir CA09 - Ersatzteile Pneumatik-Fluidisiereinheit OptiAir CA09 - Ersatzteile Ersatzteilliste • 15 OptiAir CA09...
- Seite 18 V 12/13 Schlauchverbindungen Kunststoffschlauch - Ø 6/4 mm (schwarz) 103 144* Kunststoffschlauch - Ø 10/8 mm (schwarz) 103 250* * Bitte Länge angeben Pneumatik-Fluidisiereinheit OptiAir CA09 - Schlauchverbindungen 16 • Ersatzteilliste OptiAir CA09...
- Seite 19 V 12/13 Ersatzteilliste • 17 OptiAir CA09...
