Rohranschlüsse
5.3 Inneneinheit an die Wärmepumpe anschließen
▶ Rohrgröße entsprechend der Anleitung für die Wärmepumpe wählen.
▶ Wärmeträgereingangsrohre von der Wärmepumpe anschließen. Ein
Entleerventil [VA0] in diesem Rohr installieren.
▶ Wärmeträgerausgangsrohre zur Wärmepumpe anschließen. Einfüll-
ventil (VW2) am selben Anschluss an der Inneneinheit montieren.
1
2
VA0

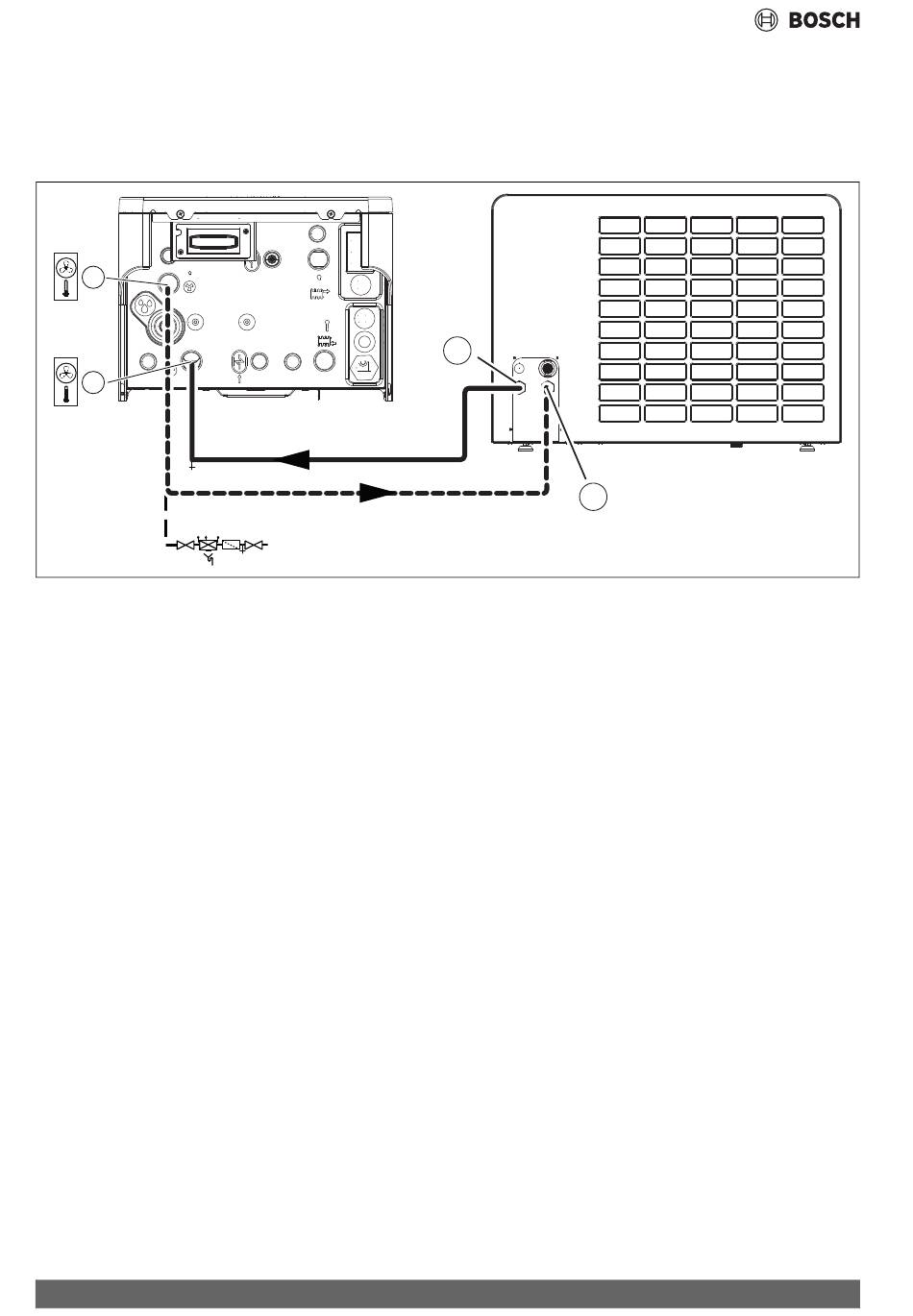

Bild 16 Anschluss der Inneneinheit an die Wärmepumpe
[1] Wärmeträgerausgang zur Wärmepumpe
[2] Wärmeträgereingang von der Wärmepumpe
[3] Vorlaufleitung von der Wärmepumpe
[4] Rücklauf zur Wärmepumpe
14
VW2
3
4
