Auf Einen Blick - Flex LDC 1709 FR Originalbetriebsanleitung

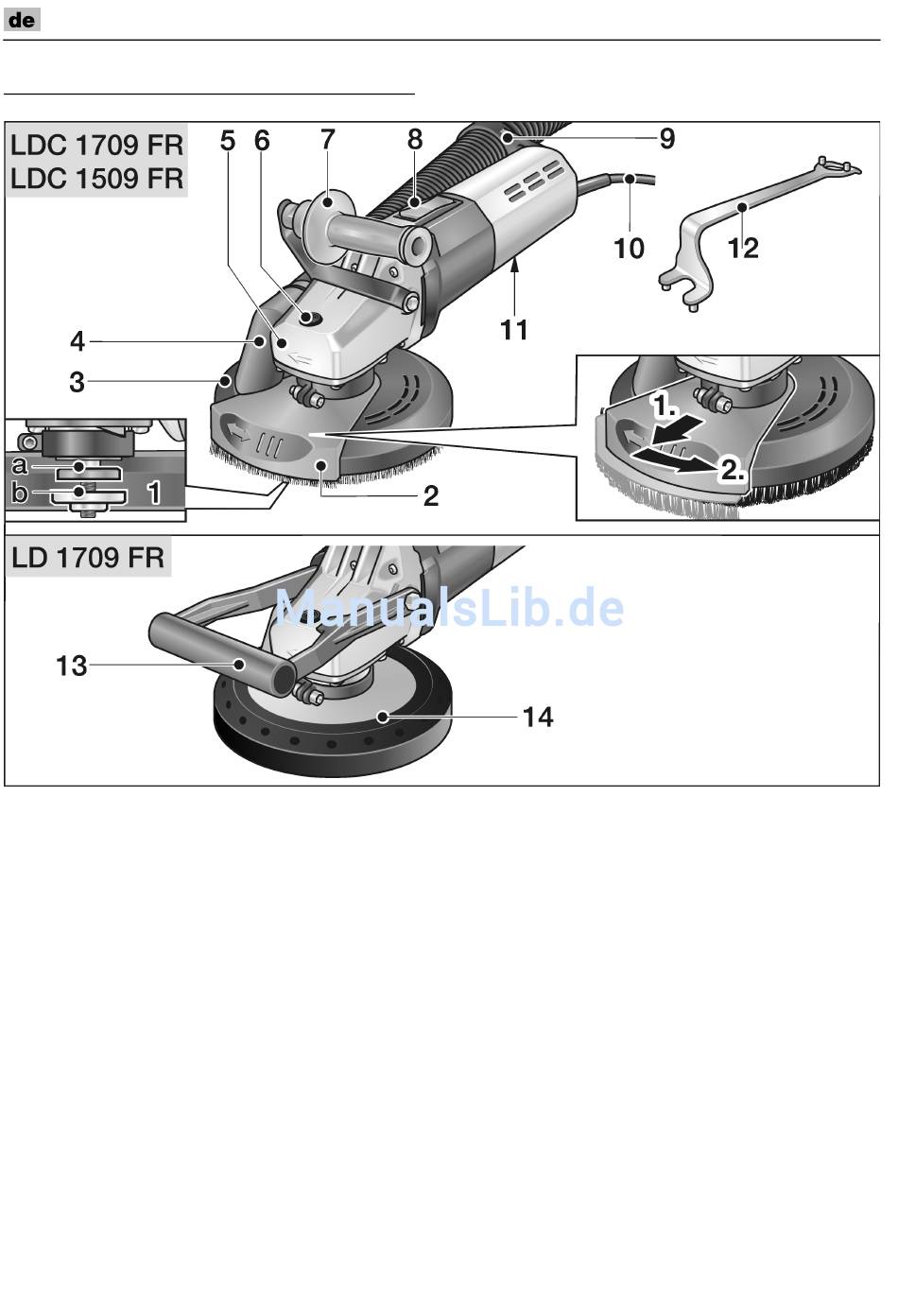

Auf einen Blick

1 Spindel mit Gewindeflansch
a Spannflansch
b Spannmutter
2 Schwenkbares Randsegment
3 Schutzhaube mit Bürstenkranz
4 Anschlussstutzen für Absaugung
5 Getriebekopf
Mit Luftaustritt und Drehrichtungspfeil.
6 Spindelarretierung
Zum Feststellen der Spindel beim
Werkzeugwechsel.
7 Zusatzhandgriff mit Griffhalterung
8
LDC 1709 FR/LD 1709 FR
8 Schalterwippe
Zum Ein- und Ausschalten.
Mit Raststellung für Dauerbetrieb.
9 Schlauchhalter
10 Anschlusskabel 4,0 m mit
Netzstecker
11 Typschild
12 Anhalteschlüssel
13 Bügelhandgriff
14 Schutzhaube mit Gummi-Absaugring
