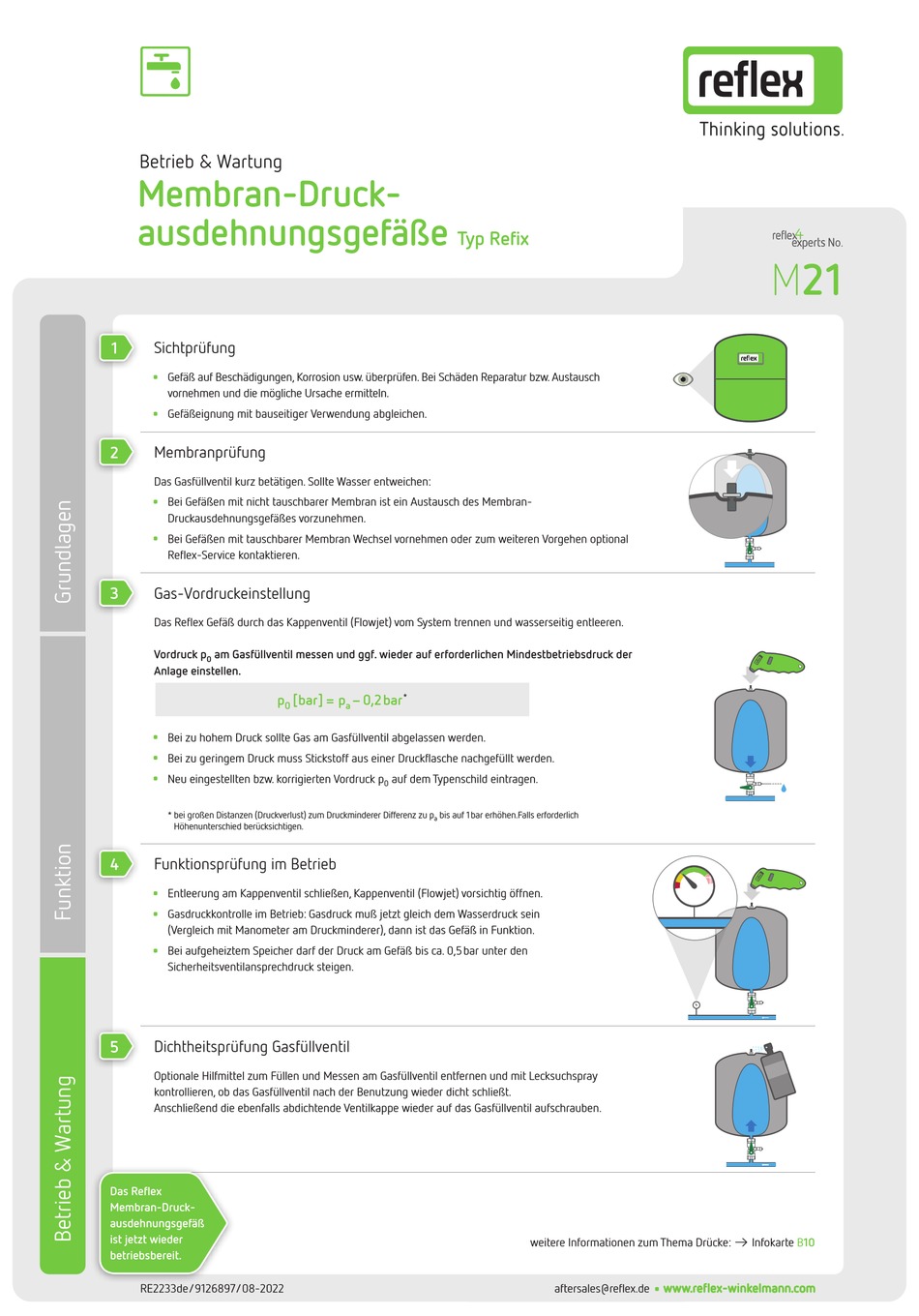

Reflex M20 Betrieb & Wartung Seite 2

Betrieb & Wartung
Membran-Druck -
ausdehnungsgefäße
1
Sichtprüfung
Gefäß auf Beschädigungen, Korrosion usw. überprüfen. Bei Schäden Reparatur bzw. Austausch
Z
vornehmen und die mögliche Ursache ermitteln.
Gefäßeignung mit bauseitiger Verwendung abgleichen.
Z
2
Membranprüfung
Das Gasfüllventil kurz betätigen. Sollte Wasser entweichen:
Bei Gefäßen mit nicht tauschbarer Membran ist ein Austausch des Membran-
Z
Druckausdehnungsgefäßes vorzunehmen.
Bei Gefäßen mit tauschbarer Membran Wechsel vornehmen oder zum weiteren Vorgehen optional
Z
Reflex-Service kontaktieren.
3
Gas-Vordruckeinstellung
Das Reflex Gefäß durch das Kappenventil (Flowjet) vom System trennen und wasserseitig entleeren.
Vordruck p am Gasfüllventil messen und ggf. wieder auf erforderlichen Mindestbetriebsdruck der
0
Anlage einstellen.
p
Bei zu hohem Druck sollte Gas am Gasfüllventil abgelassen werden.
Z
Bei zu geringem Druck muss Stickstoff aus einer Druckflasche nachgefüllt werden.
Z
Neu eingestellten bzw. korrigierten Vordruck p
Z
* bei großen Distanzen (Druckverlust) zum Druckminderer Differenz zu p
Höhenunterschied berücksichtigen.
4
Funktionsprüfung im Betrieb
Entleerung am Kappenventil schließen, Kappenventil (Flowjet) vorsichtig öffnen.
Z
Gasdruckkontrolle im Betrieb: Gasdruck muß jetzt gleich dem Wasserdruck sein
Z
(Vergleich mit Manometer am Druckminderer), dann ist das Gefäß in Funktion.
Bei aufgeheiztem Speicher darf der Druck am Gefäß bis ca. 0,5 bar unter den
Z
Sicherheitsventilansprechdruck steigen.
5
Dichtheitsprüfung Gasfüllventil
Optionale Hilfmittel zum Füllen und Messen am Gasfüllventil entfernen und mit Lecksuchspray
kontrollieren, ob das Gasfüllventil nach der Benutzung wieder dicht schließt.
Anschließend die ebenfalls abdichtende Ventilkappe wieder auf das Gasfüllventil aufschrauben.
Das Reflex
Membran-Druck-
ausdehnungsgefäß
ist jetzt wieder
betriebsbereit.
RE2233de/9126897/08-2022
Typ Refix
[bar] = p − 0,2 bar *
0 0 a
auf dem Typenschild eintragen.
0
bis auf 1 bar erhöhen.Falls erforderlich
a
weitere Informationen zum Thema Drücke: A Infokarte
aftersales@reflex.de
Z
