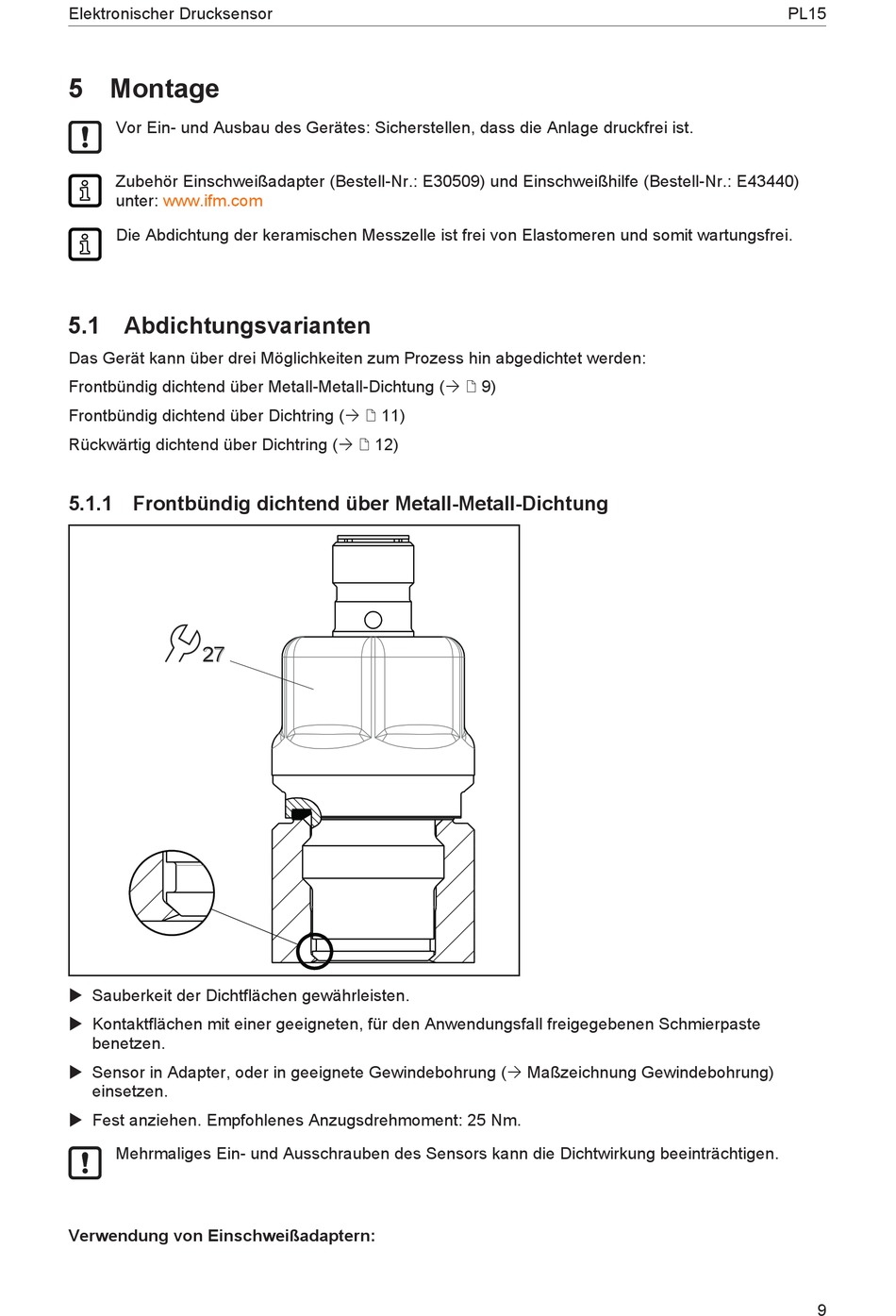

Elektronischer Drucksensor
5 Montage
Vor Ein- und Ausbau des Gerätes: Sicherstellen, dass die Anlage druckfrei ist.
Zubehör Einschweißadapter (Bestell-Nr.: E30509) und Einschweißhilfe (Bestell-Nr.: E43440)
unter:
www.ifm.com
Die Abdichtung der keramischen Messzelle ist frei von Elastomeren und somit wartungsfrei.
5.1 Abdichtungsvarianten
Das Gerät kann über drei Möglichkeiten zum Prozess hin abgedichtet werden:
Frontbündig dichtend über Metall-Metall-Dichtung (Ò / 9)
Frontbündig dichtend über Dichtring (Ò / 11)
Rückwärtig dichtend über Dichtring (Ò / 12)
5.1.1 Frontbündig dichtend über Metall-Metall-Dichtung
27
u Sauberkeit der Dichtflächen gewährleisten.
u Kontaktflächen mit einer geeigneten, für den Anwendungsfall freigegebenen Schmierpaste
benetzen.
u Sensor in Adapter, oder in geeignete Gewindebohrung (Ò Maßzeichnung Gewindebohrung)
einsetzen.
u Fest anziehen. Empfohlenes Anzugsdrehmoment: 25 Nm.
Mehrmaliges Ein- und Ausschrauben des Sensors kann die Dichtwirkung beeinträchtigen.
Verwendung von Einschweißadaptern:
PL15
9
