Inhaltszusammenfassung für ifm PY1708

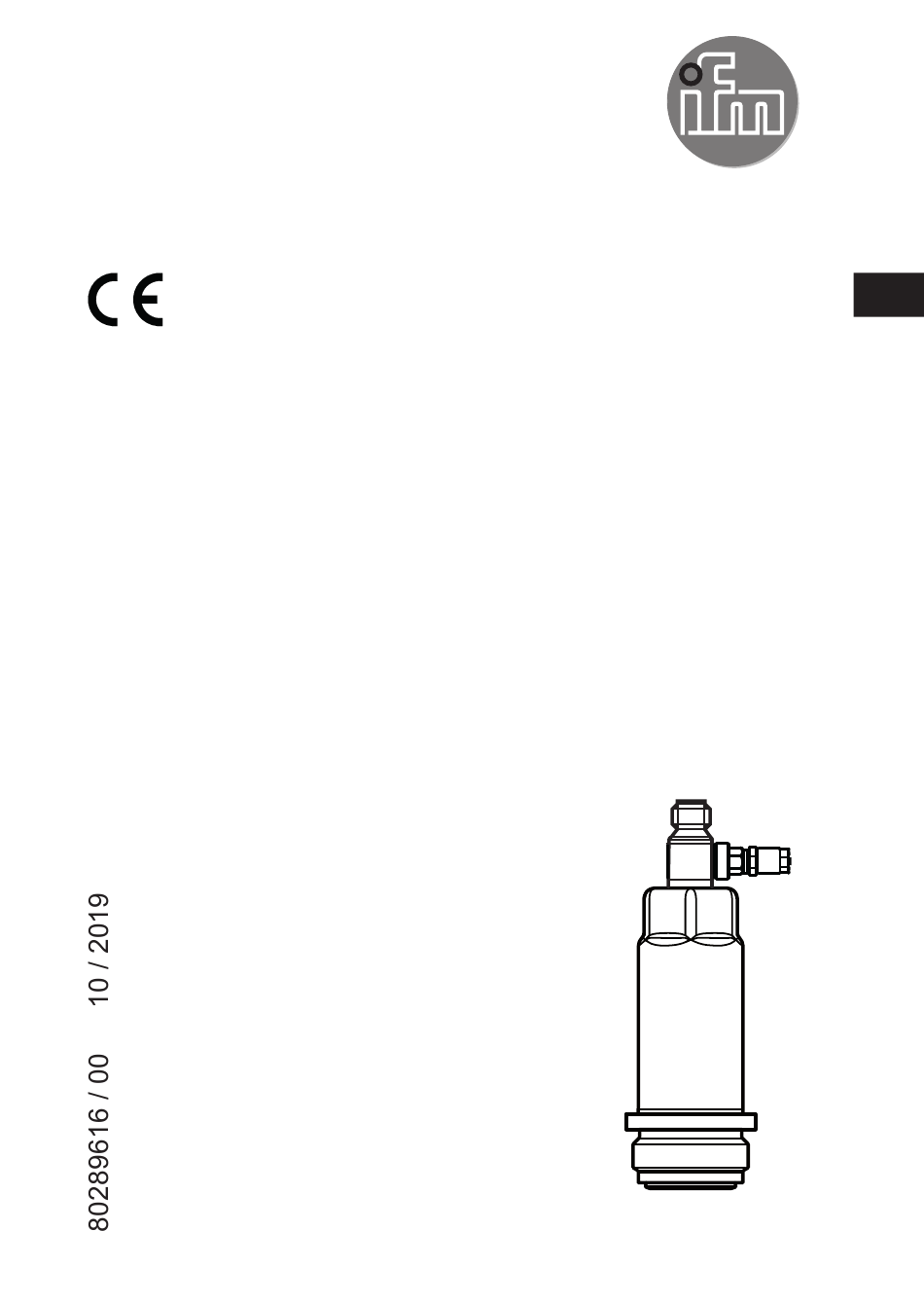

  • Seite 1 Bedienungsanleitung Elektronischer Drucksensor PY1708...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 3�1 Einsatzbereich �����������������������������������������������������������������������������������������������4 4 Funktion ���������������������������������������������������������������������������������������������������������������4 4�1 Inbetriebnahme über IO-Link �������������������������������������������������������������������������5 4�2 Skalierbarer Messbereich ������������������������������������������������������������������������������5 4�3 Prozessdaten über IO-Link ����������������������������������������������������������������������������5 4�4 Definierter Zustand im Fehlerfall �������������������������������������������������������������������5 4�5 Betriebsarten �������������������������������������������������������������������������������������������������5 4�5�1 2-Leiter-Betrieb �������������������������������������������������������������������������������������6 4�5�2 3-Leiter-Betrieb �������������������������������������������������������������������������������������6...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich Information Ergänzender Hinweis 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut� - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers�...
  • Seite 4: Bestimmungsgemäße Verwendung

    Messbereich Berstdruck (max. zulässiger Druck) * Drucksensoren mit G1 Aseptoflex Vario mbar mbar PY1708 -12,5���250 -0,182���3,626 6000 Bei statischem Überlastdruck� MPa = (Messwert in bar) ÷ 10 kPa = (Messwert in bar) x 100 Statische und dynamische Überdrücke, die die angegebenen Druckfestigkeit überschreiten, sind durch geeignete Maßnahmen zu...
  • Seite 5: Funktion

    4 Funktion Das Gerät setzt den Systemdruck in ein analoges Ausgangssignal um (4���20 mA)� Zusätzlich stellt es die Prozessdaten über IO-Link zur Verfügung� 4.1 Inbetriebnahme über IO-Link Die Parameter des Gerätes sind über IO-Link einstellbar: • Das Gerät wird über die IO-Link-Schnittstelle parametriert (→ 4.7 und → 7)� •...
  • Seite 6: 4�5�1 2-Leiter-Betrieb

    4.5.1 2-Leiter-Betrieb OUT2 (Pin 2) Druckproportionales Analogsignal 4���20 mA 4.5.2 3-Leiter-Betrieb OUT1 (Pin 4) Kommunikation per IO-Link OUT2 (Pin 2) Druckproportionales Analogsignal 4���20 mA 4.6 Analogfunktion OUT2 stellt einen Analogausgang bereit: Mindestabstand zwischen [ASP2] und [AEP2] = 20 % der Messspanne� Werkseinstellung Messbereich skaliert ASP2...
  • Seite 7: 4�7 Io-Link

    Des Weiteren ist die Kommunikation über eine Punkt-zu-Punkt-Verbindung mit einem USB-Adapterkabel möglich� Die zur Konfiguration des Gerätes notwendigen IODDs, detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen sowie alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www�ifm�com�...
  • Seite 8: Montage

    5 Montage Vor Ein- und Ausbau des Gerätes: Sicherstellen, dass die Anlage druckfrei ist� Bei Montage des Sensors keine axiale Hebelwirkung durch das Einschraubwerkzeug auf den drehbaren Schlauchadapter (1) ausüben (→ Abb. 1)� Abb� 1 1: Schlauchadapter ► Gerät in einen Prozessanschluss einsetzen� ►...
  • Seite 9: Elektrischer Anschluss

    6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach EN 50178, SELV, PELV� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: Adernfarben 2-Leiter-Betrieb (2L) braun WH weiß...
  • Seite 10: Parametrieren

    ► Gerät in Betrieb nehmen� Einstellbare Parameter �(→ 7.5) 7.2 Parametrieren über Memory Plug Über einen Memory Plug (ifm-Speichermodul) kann ein Parametersatz auf das Gerät geschrieben / vom Gerät aufgenommen werden → www.ifm.com. Der Sensor muss sich im Auslieferungszustand befinden, damit er vom...
  • Seite 11: 7�3 Offset Teachen Mit Teachtaster

    ► Gerät in Betrieb nehmen� Einstellbare Parameter (→ 7.5)� Weitere Information zum Memory Plug stehen in der jeweiligen technischen Dokumentation zur Verfügung → www.ifm.com. 7.3 Offset teachen mit Teachtaster Über einen externen Teachtaster (E30425) kann eine Nullpunkt-Kalibrierung (Calibration offset) vorgenommen werden� Der anstehende Meßwert wird als interner Nullpunkt übernommen, sofern dieser Meßwert innerhalb +/- 3% des...
  • Seite 12: 7�3�1 Analogwert Skalieren

    7.3.1 Analogwert skalieren ► [ASP2] wählen und Wert einstellen, bei dem 4 mA ausgegeben werden� [ASP2] ► [AEP2] wählen und Wert einstellen, bei dem 20 mA ausgegeben werden� Mindestabstand zwischen ASP2 und AEP2 = 20 % der [AEP2] Messspanne (Skalierungsfaktor 5)� 7.3.2 Standard-Maßeinheit festlegen (optional) ►...
  • Seite 13: 7�5 Liste Der Parameter

    7.5 Liste der Parameter Parameter Funktion Analogstartpunkt ASP2 Messwert, bei dem 4 mA ausgegeben werden� Analogendpunkt AEP2 Messwert, bei dem 20 mA ausgegeben werden Mindestabstand zwischen ASP und AEP = 20 % der Messspanne � Minimalwertspeicher für Systemdruck� Maximalwertspeicher für Systemdruck� Nullpunkt-Kalibrierung (Calibration offset) Der interne Messwert (Arbeitswert des Sensors) wird gegenüber dem realen tcoF...
  • Seite 14: Werkseinstellung

    9 Werkseinstellung Werkseinstellung Benutzer-Einstellung ASP2 0 % MEW* AEP2 100% MEW* mbAr tcoF 0,06 (MEW) Messbereichsendwert Eingestellt ist der angegebene Prozentwert vom Messbereichsendwert (MEW) Weitere technische Daten Weitere technische Daten und Maßzeichnung unter www�ifm�com...
  • Seite 15 Weitere Informationen unter www�ifm�com...
