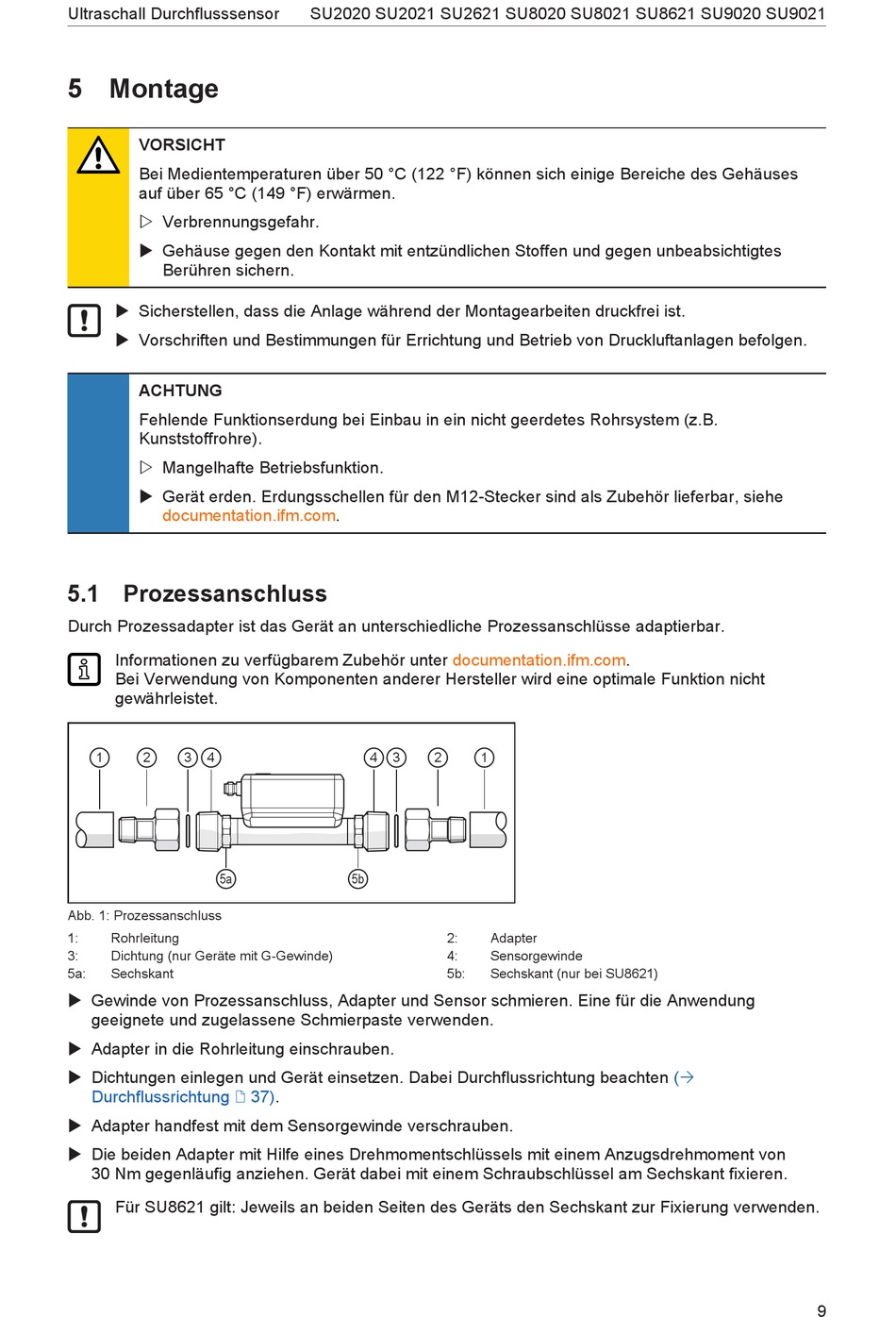

Ultraschall Durchflusssensor
5 Montage
VORSICHT
Bei Medientemperaturen über 50 °C (122 °F) können sich einige Bereiche des Gehäuses
auf über 65 °C (149 °F) erwärmen.
w Verbrennungsgefahr.
u Gehäuse gegen den Kontakt mit entzündlichen Stoffen und gegen unbeabsichtigtes
Berühren sichern.
u Sicherstellen, dass die Anlage während der Montagearbeiten druckfrei ist.
u Vorschriften und Bestimmungen für Errichtung und Betrieb von Druckluftanlagen befolgen.
ACHTUNG
Fehlende Funktionserdung bei Einbau in ein nicht geerdetes Rohrsystem (z.B.
Kunststoffrohre).
w Mangelhafte Betriebsfunktion.
u Gerät erden. Erdungsschellen für den M12-Stecker sind als Zubehör lieferbar, siehe
documentation.ifm.com.
5.1 Prozessanschluss
Durch Prozessadapter ist das Gerät an unterschiedliche Prozessanschlüsse adaptierbar.
Informationen zu verfügbarem Zubehör unter documentation.ifm.com.
Bei Verwendung von Komponenten anderer Hersteller wird eine optimale Funktion nicht
gewährleistet.
1
2
3
4
5a
Abb. 1: Prozessanschluss
1:
Rohrleitung
3:
Dichtung (nur Geräte mit G-Gewinde)
5a:
Sechskant
u Gewinde von Prozessanschluss, Adapter und Sensor schmieren. Eine für die Anwendung
geeignete und zugelassene Schmierpaste verwenden.
u Adapter in die Rohrleitung einschrauben.
u Dichtungen einlegen und Gerät einsetzen. Dabei Durchflussrichtung beachten
Durchflussrichtung / 37).
u Adapter handfest mit dem Sensorgewinde verschrauben.
u Die beiden Adapter mit Hilfe eines Drehmomentschlüssels mit einem Anzugsdrehmoment von
30 Nm gegenläufig anziehen. Gerät dabei mit einem Schraubschlüssel am Sechskant fixieren.
Für SU8621 gilt: Jeweils an beiden Seiten des Geräts den Sechskant zur Fixierung verwenden.
SU2020 SU2021 SU2621 SU8020 SU8021 SU8621 SU9020 SU9021
4
3
2
5b
2:
4:
5b:
1
Adapter
Sensorgewinde
Sechskant (nur bei SU8621)
(Ò
9
