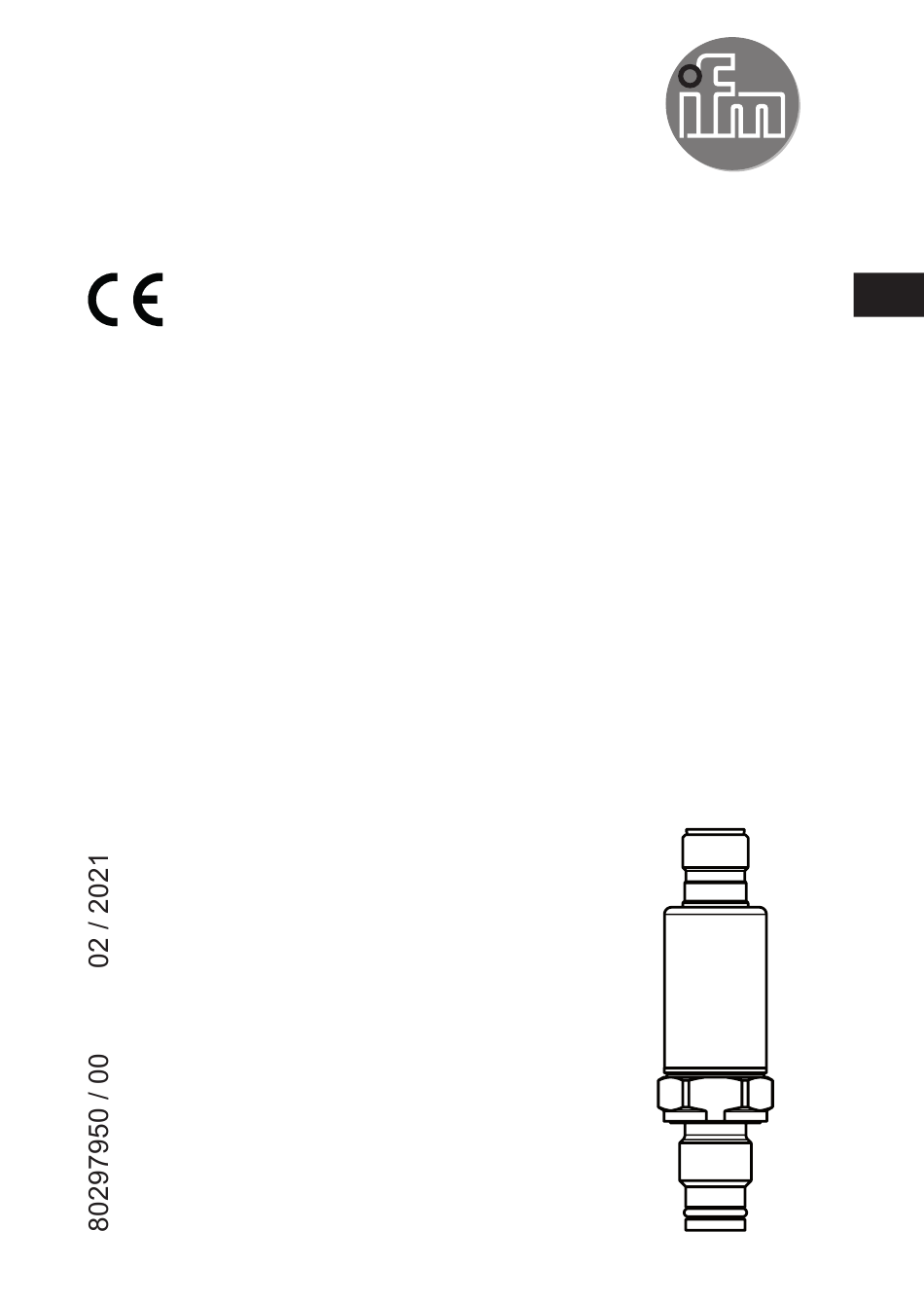

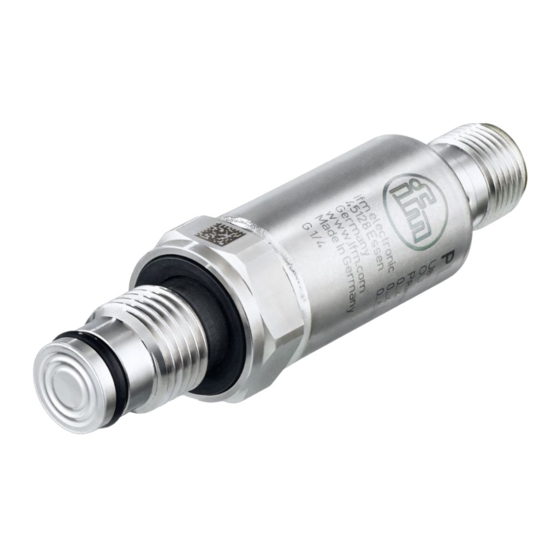

- Seite 1 Betriebsanleitung Elektronischer Drucksensor für den industriellen Bereich PL54...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung .....................2 1.1 Verwendete Symbole ..................2 2 Sicherheitshinweise .....................3 3 Bestimmungsgemäße Verwendung ..............4 3.1 Einsatzbereich ....................4 4 Funktion .......................5 5 Montage .......................5 5.1 Maßzeichnung Gewindebohrung ..............6 5.2 Sensor montieren ..................7 6 Elektrischer Anschluss ..................8 1 Vorbemerkung 1.1 Verwendete Symbole ►... -
Seite 3: Sicherheitshinweise
2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. - Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. -
Seite 4: Bestimmungsgemäße Verwendung
3 Bestimmungsgemäße Verwendung Das Gerät erfasst den Systemdruck und setzt ihn in ein analoges Ausgangssignal 3.1 Einsatzbereich • Druckart: Relativdruck Angaben zu Druckfestigkeit und Berstdruck → Datenblatt. Statische und dynamische Überdrücke, die die angegebenen Druckfestigkeit überschreiten, sind durch geeignete Maßnahmen zu unterbinden. -
Seite 5: Funktion
Vor Ein- und Ausbau des Geräts: Sicherstellen, dass die Anlage druckfrei ist. ► Gerät in einen Prozessanschluss G¼ einsetzen. Zubehör Einschweißadapter (Bestell-Nr. E30503) und Einschweißhilfe (Bestell-Nr. E30508) unter www.ifm.com. Bei ausschließlicher Abdichtung durch den rückwärtigen Dichtring beachten: ► Die Dichtfläche am Flansch/Muffe muss plan verlaufen und eine Oberflächenbeschaffenheit von mindestens Rz = 6,3 aufweisen... -
Seite 6: Maßzeichnung Gewindebohrung
5.1 Maßzeichnung Gewindebohrung Maßzeichnung zur Anfertigung einer geeigneten Gewindebohrung, zur radialen Abdichtung des Sensors über dessen Dichtring: Rtmax 6,3 13,3 ±0,1 0,1 A DIN ISO 228-G1/4 11,85 ±0,05 Rtmax 6,3 11,025 ±0,025 0,1 A... -
Seite 7: Sensor Montieren
5.2 Sensor montieren Für die Montage wird eine Schmierpaste benötigt. Diese muss für den vorliegenden Anwendungsbereich geeignet, zugelassen und mit den eingesetzten Elastomeren (z.B. Dichtung) verträglich sein. ► Sauberkeit der Dichtflächen gewährleisten. ► Schmierpaste (A) sparsam verwenden und auf gewindeführende Teile und den Dichtring aufbringen. -
Seite 8: Elektrischer Anschluss
Bei Marineanwendungen (soweit Gerätezulassung vorhanden), ist ein zusätzlicher Surgeschutz erforderlich. ► Anlage spannungsfrei schalten. ► Gerät folgendermaßen anschließen: Adernfarben braun weiß OUT: Analogausgang 4...20 mA Farbkennzeichnung nach DIN EN 60947-5-2 Beispielbeschaltung EPS Source Frame Size: 15 mm x Weitere Informationen unter www.ifm.com...
