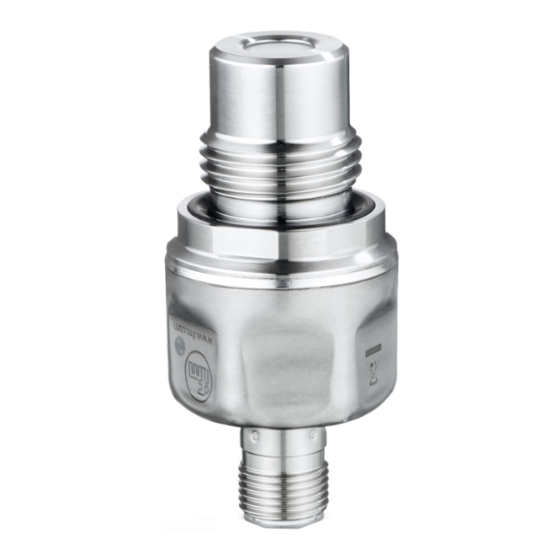

- Seite 1 Betriebsanleitung Elektronischer Drucksensor mit integriertem Temperatursensor PL15...
-
Seite 2: Inhaltsverzeichnis
PL15 Elektronischer Drucksensor Inhaltsverzeichnis Vorbemerkung ............. . - Seite 3 Elektronischer Drucksensor PL15 11 Werkseinstellung............. 25...
-
Seite 4: Vorbemerkung
PL15 Elektronischer Drucksensor 1 Vorbemerkung Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com. 1.1 Verwendete Symbole Voraussetzung Handlungsanweisung Reaktion, Ergebnis [...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich... -
Seite 5: Sicherheitshinweise
Elektronischer Drucksensor PL15 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. – Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. – Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. -
Seite 6: Bestimmungsgemäße Verwendung
PL15 Elektronischer Drucksensor 3 Bestimmungsgemäße Verwendung Das Gerät misst und überwacht den Systemdruck und die Medientemperatur von Maschinen und Anlagen. 3.1 Einsatzbereich Druckart: Relativdruck Angaben zu Druckfestigkeit und Berstdruck Ò Datenblatt Statische und dynamische Überdrücke, die die angegebenen Druckfestigkeit überschreiten, sind durch geeignete Maßnahmen zu unterbinden. Der angegebene Berstdruck darf nicht überschritten werden. -
Seite 7: Funktion
Elektronischer Drucksensor PL15 4 Funktion Messzelle: • Der Systemdruck wird durch ein keramisch kapazitives Messsystem erfasst. • Die Medientemperatur wird auf der Rückseite der keramischen Messzelle erfasst. Signalübertragung: • Der Sensor kann klassisch mit digitalen und analogen Ausgängen (SIO-Modus) und im IO-Link-Modus betrieben werden. -
Seite 8: Zähler Übertemperaturereignisse
PL15 Elektronischer Drucksensor 4.2.3 Zähler Übertemperaturereignisse Das Gerät verfügt über einen Zähler für Übertemperaturereignisse = [HITC]. Der Wert, ab dem eine Temperatur als Übertemperatur gewertet wird, kann eingestellt werden. 4.2.4 Optische Lokalisierung Der Sensor kann über die Kommandos [Flash_On] / [Flash_Off] in der Anlage lokalisiert werden. Bei Verwendung des Kommandos blinkt die LED. -
Seite 9: Montage
Elektronischer Drucksensor PL15 5 Montage Vor Ein- und Ausbau des Gerätes: Sicherstellen, dass die Anlage druckfrei ist. Zubehör Einschweißadapter (Bestell-Nr.: E30509) und Einschweißhilfe (Bestell-Nr.: E43440) unter: www.ifm.com Die Abdichtung der keramischen Messzelle ist frei von Elastomeren und somit wartungsfrei. 5.1 Abdichtungsvarianten Das Gerät kann über drei Möglichkeiten zum Prozess hin abgedichtet werden: Frontbündig dichtend über Metall-Metall-Dichtung (Ò / 9) - Seite 10 PL15 Elektronischer Drucksensor Bei Verwendung eines Einschweißadapters die zulässige Druckfestigkeit des Adapters beachten. u Beim Einschweißvorgang darauf achten, dass der Adapter nicht deformiert wird und die Dichtfläche nicht beeinträchtigt wird. u Einschweißhilfe E43440 für eine optimierte Wärmeableitung verwenden. u Anleitung und Datenblatt des verwendeten Adapters beachten.
-
Seite 11: Frontbündig Dichtend Über Dichtring
Elektronischer Drucksensor PL15 5.1.2 Frontbündig dichtend über Dichtring Diese Abdichtungsvariante ist nur bis zum Nenndruckbereich 60 bar möglich. Der Dichtring ist nicht im Lieferumfang enthalten. Zubehör Dichtring FKM (Bestell-Nr.: E30510), FFKM (Bestell-Nr.: E30512), EPDM (Bestell-Nr.: E30511) unter: www.ifm.com u Kontaktflächen mit einer geeigneten, für den Anwendungsfall freigegebenen Schmierpaste benetzen. -
Seite 12: Rückwärtig Dichtend Über Dichtring
PL15 Elektronischer Drucksensor 21,1 ±0,1 Rtmax 6,3 DIN ISO 228-G1/2 18,3 ±0,05 Rtmax 6,3 muss in diesem Bereich garantiert sein, da sich hier der Dichtring befindet! 5.1.3 Rückwärtig dichtend über Dichtring Der rückwärtige Dichtring aus FKM nach DIN EN ISO 1179-2 (Bestell-Nr.: E30492), hat eine erweiterte Chemikalienresistenz und ist werkseitig montiert. - Seite 13 Elektronischer Drucksensor PL15 Bei ausschließlicher Abdichtung durch den rückwärtigen Dichtring (3) folgendes beachten: u Anforderungen an das Einschraubloch, siehe DIN EN ISO 1179-1. u Die Dichtfläche am Flansch/Muffe muss plan verlaufen und eine Oberflächenbeschaffenheit von mind. Rz = 6,3 aufweisen (DIN EN ISO 1179-1 beachten).
-
Seite 14: Elektrischer Anschluss
PL15 Elektronischer Drucksensor 6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen. Versorgungsspannung SELV, PELV entsprechend dem technischen Datenblatt. u Anlage spannungsfrei schalten. u Gerät folgendermaßen anschließen:... -
Seite 15: Parametrierung
Sicherstellen, dass keine Fehlfunktionen oder Gefahrenzustände in der Anlage entstehen. 7.1 Parametrieren über PC Für die Parametrierung ist eine IO-Link fähige Software erforderlich (z. Bsp. moneo configure). Für die Anbindung des Gerätes über die USB-Schnittstelle eines Computers stehen IO-Link Interfaces der ifm zur Verfügung: www.ifm.com. u Computer, Software und Interface vorbereiten. -
Seite 16: Analogwert Skalieren
PL15 Elektronischer Drucksensor Weitere Information zum Memory Plug stehen in der jeweiligen technischen Dokumentation zur Verfügung: www.ifm.com. 7.3 Analogwert skalieren 7.3.1 Analogwert manuell skalieren u [ASP2] wählen und Druckwert einstellen, bei dem 4 mA ausgegeben werden. [ASP2] u [AEP2] wählen und Druckwert einstellen, bei dem 20 mA ausgegeben werden. -
Seite 17: Benutzereinstellungen (Optional)
Elektronischer Drucksensor PL15 7.7 Benutzereinstellungen (Optional) 7.7.1 Fehlverhalten des Ausgang 2 festlegen Verhalten von OUT2 im Falle eines internen Fehlers festlegen: [FOU2] u [FOU2] wählen und Wert festlegen: Off = Analogsignal geht auf den unteren Anschlagwert (< 3,6 mA) On = Analogsignal geht auf den oberen Anschlagwert (> 21 mA) Bei Fehlersignalisierung: u Parameter per IO-Link auslesen, oder Hersteller kontaktieren. -
Seite 18: Diagnose-Funktionen
PL15 Elektronischer Drucksensor 7.9 Diagnose-Funktionen 7.9.1 Ablesen der Min- / Maxwerte für den Systemdruck u [Hi.P] oder [Lo.P] wählen um den jeweils höchsten oder niedrigsten gemessenen Prozesswert [Hi.P] anzuzeigen: [Lo.P] [Hi.P] = Maximalwert Systemdruck [Lo.P] = Minimalwert Systemdruck Mit dem Systemkommando [RESET_HI_PRES] kann [Hi.P] zurückgesetzt werden. -
Seite 19: Sensor / Parameter Zurücksetzen
Elektronischer Drucksensor PL15 In der Event History werden die letzten 20 aufgetretenen Events aufgezeichnet. Solange kein Event aufgetreten ist erscheint in dieser Liste der Wert [noEvent] oder [0]. Anhand des Event Counters (begrenzt auf Int32 Ereignisse) kann ausgelesen werden wie oft ein spezifisches Event am Sensor aufgetreten ist. -
Seite 20: Simulation Ein- / Ausschalten
PL15 Elektronischer Drucksensor 7.11.4 Simulation ein- / ausschalten u [S.On] wählen und einstellen: [S.On] [SIMU_START] = Simulation ein [SIMU_STOP] = Simulation aus Die Simulation läuft, bis das Systemkommando [SIMU_STOP] gesendet wird oder die über [STim] eingestellte Zeit abläuft. Nach Ende der Simulation wechselt das Gerät wieder in den Betriebsmodus. - Seite 21 Elektronischer Drucksensor PL15 Kommando Funktion FLASH_OFF Stopp der optischen Lokalisierung des Sensors. SIMU_START Starten der Simulation. SIMU_STOPP Stoppen der Simulation. BackToBox Durchführen des Reset Back to Box. ApplicationReset Durchführen des Applikationsreset. RESET_HI_PRES Rücksetzen des Maximalwertspeicher für Systemdruck [Hi.P]. RESET_LO_PRES Rücksetzen des Minimalwertspeicher für Systemdruck [Lo.P].
-
Seite 22: Betrieb
PL15 Elektronischer Drucksensor 8 Betrieb Nach Einschalten der Versorgungsspannung und Ablauf der Bereitschaftsverzögerungszeit (2-Leiter: ca. 0,5 s / 3-Leiter: ca. 1 s) befindet sich das Gerät im RUN-Modus (= normaler Arbeitsbetrieb). Es führt seine Mess- und Auswertefunktionen aus und erzeugt Ausgangssignale entsprechend den eingestellten Parametern. -
Seite 23: Fehlerbehebung
Es überwacht sich selbstständig während des Betriebs. Warnungen und Fehlerzustände werden über IO-Link signalisiert. Bei Ausfall eines Prozesswertes stehen die anderen Prozesswerte weiterhin zur Verfügung. Über IO-Link stehen zusätzliche Diagnosefunktionen zur Verfügung. IODD Schnittstellenbeschreibung unter: www.ifm.com. Die IO-Link Fehlercodes sind der IODD zu entnehmen. **Verhalten IO-Link Prozess-... -
Seite 24: Entsorgung, Instandsetzung Und Rücksendung
PL15 Elektronischer Drucksensor 10 Entsorgung, Instandsetzung und Rücksendung u Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen. u Bei Rücksendungen dafür sorgen, dass das Gerät frei ist von Verunreinigungen, insbesondere von gefährlichen und giftigen Stoffen. u Eine Instandsetzung des Geräts ist nicht möglich. -
Seite 25: Werkseinstellung
Elektronischer Drucksensor PL15 11 Werkseinstellung Werkseinstellung Benutzereinstellung ASP2/TEACH_ASP2 0% MEW* AEP2/TEACH_AEP2 uni.t °C uni.P mbar / bar dAP.P 0,06 FOU2 cof / TEACH_COF S.PRS 50% MEW* S.TMP 50% MEW* S.TIM S.On HIPS HIPC HITS HITC MEW = Messbereichsendwert *= eingestellt ist der angegebene Prozentwert vom Messbereichsendwert (MEW) des jeweiligen...
