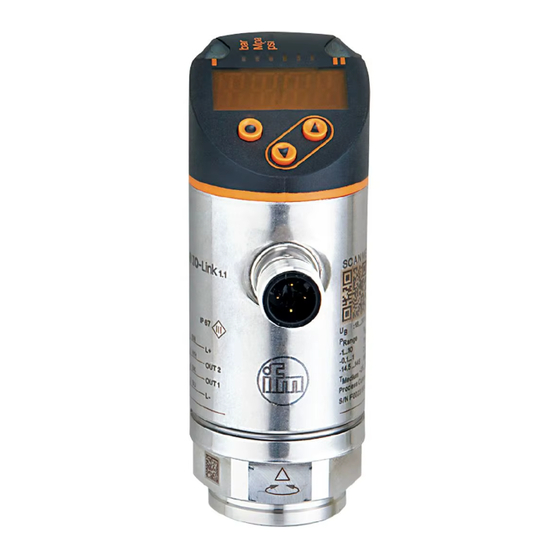

ifm PN7094 Bedienungsanleitung

ifm PN7094 Bedienungsanleitung

Elektronischer drucksensor
Vorschau ausblenden Andere Handbücher für PN7094:

Werbung

Bedienungsanleitung
DE
Elektronischer Drucksensor
PN7xxx

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm PN7094

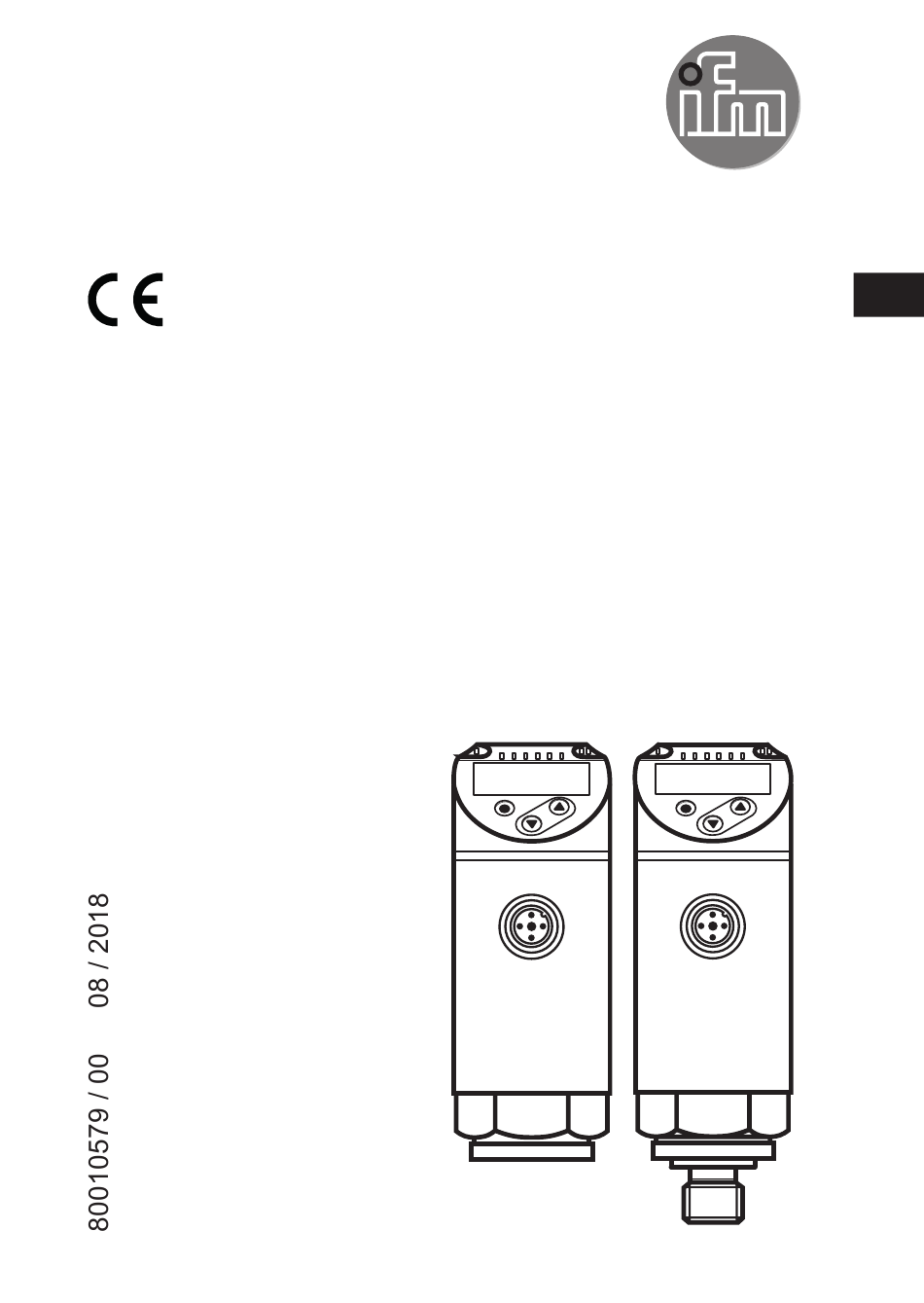

  • Seite 1 Bedienungsanleitung Elektronischer Drucksensor PN7xxx...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 3�1 Einsatzbereich �����������������������������������������������������������������������������������������������5 4 Funktion ���������������������������������������������������������������������������������������������������������������7 4�1 Kommunikation, Parametrierung, Auswertung ����������������������������������������������7 4�2 Schaltfunktion ������������������������������������������������������������������������������������������������7 4�3 IO-Link �����������������������������������������������������������������������������������������������������������8 5 Montage ���������������������������������������������������������������������������������������������������������������9 6 Elektrischer Anschluss �����������������������������������������������������������������������������������������9 7 Bedien- und Anzeigeelemente ���������������������������������������������������������������������������10 8 Menü...
  • Seite 3 10 Betrieb �������������������������������������������������������������������������������������������������������������21 10�1 Einstellung der Parameter ablesen �����������������������������������������������������������21 10�2 Selbstdiagnose / Fehleranzeigen ��������������������������������������������������������������22 11 Technische Daten und Maßzeichnung �������������������������������������������������������������23 11�1 Einstellbereiche ������������������������������������������������������������������������������������������23 11�2 Weitere technische Daten ��������������������������������������������������������������������������24 12 Werkseinstellung ���������������������������������������������������������������������������������������������25...
  • Seite 4: Vorbemerkung

    1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich Information Ergänzender Hinweis 2 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes dieses Dokument� Vergewis- sern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�...
  • Seite 5: Bestimmungsgemäße Verwendung

    1700 24650 PN7071 0���250 0…3625 7250 1200 17400 PN7092** 0���100 0…1450 4350 9400 PN7093** 0���25 0…362 2175 5075 PN7094** -1���10 -14,5…145 1087 2175 PN7096 0���2,5 0…36,2 PN7097 0���1 0…14,5 PN7099 -1���1 -14,5���14,5 Drucksensoren mit Aussengewinde G¼ PN7560 0���600 0…8700 11580...
  • Seite 6 Statische und dynamische Überdrücke, die den angegebenen Überlast- druck überschreiten, sind durch geeignete Maßnahmen zu unterbinden� Der angegebene Berstdruck darf nicht überschritten werden� Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das Gerät zerstört werden� ACHTUNG: Verletzungsgefahr! Druckgeräterichtlinie (DGRL): Die Geräte entsprechen der Druckgeräterichtlinie und sind für Medien der Fluidgruppe 2 nach guter Ingenieurpraxis ausgelegt und hergestellt�...
  • Seite 7: Funktion

    4 Funktion • Das Gerät zeigt den aktuellen Systemdruck in einem Display an� • Es erzeugt Ausgangssignale entsprechend der Betriebsart und der Paramet- rierung� • Zusätzlich stellt es die Prozessdaten über IO-Link zur Verfügung� • Das Gerät ist ausgelegt für volle bidirektionale Kommunikation� Dadurch ste- hen folgende Möglichkeiten zur Verfügung: - Fernanzeige: Aktuellen Systemdruck auslesen und anzeigen�...
  • Seite 8: Allgemeine Informationen

    Möglichkeit, das Gerät im laufenden Betrieb zu paramet- rieren� Des Weiteren ist die Kommunikation über eine Punkt-zu-Punkt-Verbindung mit einem USB-Adapterkabel möglich� Weitere Informationen zu IO-Link unter www�ifm�com → „weitere Produktinformati- onen“ → „Specials“ → „IO-Link“. Gerätespezifische Informationen Die zur Konfiguration des IO-Link-Gerätes notwendigen IODDs sowie detaillierte Informationen über Prozessdatenaufbau,...
  • Seite 9: Montage

    5 Montage Vor Ein- und Ausbau des Gerätes: Sicherstellen, dass die Anlage druckfrei ist� ► Gerät in einen Prozessanschluss G¼ einsetzen� ► Fest anziehen� Empfohlenes Anzugsdrehmoment: 25 bis 35 Nm 6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen�...
  • Seite 10: Bedien- Und Anzeigeelemente

    7 Bedien- und Anzeigeelemente 1 bis 8: Indikator-LEDs LED 1 Schaltzustand OUT1 (leuchtet, wenn Ausgang 1 durchgeschaltet ist)� LED 8 Schaltzustand OUT2 (leuchtet, wenn Ausgang 2 durchgeschaltet ist)� LED 2 - 7 Systemdruck in der angegebenen Maßeinheit� 9: Taste Enter [●] - Anwahl der Parameter und Bestätigen der Parameterwerte�...
  • Seite 11: Menü

    8 Menü 8.1 Menüstruktur: Hauptmenü Grau unterlegte Menüpunkte z� B� [ FH1 ]sind nur nach Anwahl zuge- ordneter Parameter aktiv�...
  • Seite 12: 8�2 Erläuterung Zum Menü

    8.2 Erläuterung zum Menü 8.2.1 Erläuterung zu Menü-Ebene 1 SPx/rPx Oberer / unterer Grenzwert für Systemdruck, bei dem OUT1 bei Hystere- seeinstellung schaltet� SPx/rPx erscheint wenn Parameter [Hno] oder [Hnc] für OUTx, im Menü Erweiterte Funktionen „EF“, eingestellt wurde. FHx/FLx Oberer / unterer Grenzwert für Systemdruck, bei dem OUT1 bei Fensterein- stellung schaltet�...
  • Seite 13: Parametrieren

    9 Parametrieren Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist� 9.1 Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen ► [●] drücken, um in das Menü zu gelangen�...
  • Seite 14 Wird [C�Loc] angezeigt beim Versuch, einen Parameterwert zu ändern, ist eine IO-Link-Kommunikation aktiv (vorübergehende Sperrung)� Wird [S�Loc] angezeigt, ist der Sensor per Software dauerhaft verriegelt� Diese Verriegelung kann nur mit einer Parametriersoftware aufgehoben werden� • Wechsel von Menü-Ebene 1 zu Menü-Ebene 2: ►...
  • Seite 15 • Verriegeln / entriegeln Das Gerät lässt sich elektronisch verriegeln, so dass unbeabsichtigte Fehlein- gaben verhindert werden� ► Sicherstellen, dass das Gerät im normalen Arbeitsbetrieb ist� ► [▲] + [▼] gleichzeitig 10 s drücken� > [Loc] wird angezeigt� 10 s Während des Betriebs: [Loc] wird kurzzeitig angezeigt, wenn versucht wird, Parameter- werte zu ändern�...
  • Seite 16: 9�2 Anzeige Konfigurieren (Optional)

    9.2 Anzeige konfigurieren (optional) ► [uni] wählen und Maßeinheit festlegen: - [bAr], [mbAr], - [MPA], [kPA], - [PSI], - [inHG] Wählbare Maßeinheiten sind vom jeweiligen Gerät abhän- gig� ► [diS] wählen und Aktualisierungsrate und Orientierung der Anzeige festlegen: - [d1]: Messwertaktualisierung alle 50 ms� - [d2]: Messwertaktualisierung alle 200 ms�...
  • Seite 17: 9�3�3 Schaltgrenzen Bei Fensterfunktion Festlegen

    ► [rP1] / [rP2] wählen und Wert einstellen, bei dem der Ausgang zurück- schaltet� rPx ist stets kleiner als SPx� Es können nur Werte eingegeben werden, die unter dem Wert für SPx liegen� 9.3.3 Schaltgrenzen bei Fensterfunktion festlegen ► [ou1] /[ou2] muss als [Fno] oder [Fnc] eingestellt sein� ►...
  • Seite 18: 9�4�4 Ablesen Der Min-/Maxwerte Für Systemdruck

    9.4.4 Ablesen der Min-/Maxwerte für Systemdruck ► [Hi] oder [Lo] wählen und kurz [●] drücken. [Hi] = Maximalwert, [Lo] = Minimalwert� Speicher löschen: ► [Hi] oder [Lo] wählen� ► [▲] oder [▼] drücken und gedrückt halten, bis [----] angezeigt wird� ►...
  • Seite 19: 9�4�7 Graphische Darstellung Farbumschaltung Display

    9.4.7 Graphische Darstellung Farbumschaltung Display Display Farbumschaltung bei Parameter Display Farbumschaltung bei Parameter [r1ou] / [r2ou], Modus Hysteresefunktion [G1ou] / [G2ou], Modus Hysteresefunk- tion OUT1/ OUT1/ OUT2 OUT2 Messwert > Schaltpunkt OUT1/OUT2; Messwert > Schaltpunkt OUT1/OUT2; Display = rot Display = grün Display Farbumschaltung bei Parameter Display Farbumschaltung bei Parameter [r1ou] / [r2ou], Modus Fensterfunktion...
  • Seite 20 Display Farbumschaltung bei Parameter Display Farbumschaltung bei Parameter [r-12], Modus Hysteresefunktion [G-12], Modus Hysteresefunktion OUT2 OUT2 OUT1 OUT1 Messwert zwischen OUT1 und OUT2; Messwert zwischen OUT1 und OUT2; Display = rot Display = grün Display Farbumschaltung bei Parameter Display Farbumschaltung bei Parameter [r-12], Modus Fensterfunktion [G-12], Modus Fensterfunktion Messwert außerhalb FL1���FH1 und...
  • Seite 21: Betrieb

    Display Farbumschaltung bei Parameter Display Farbumschaltung bei Parameter [r-cF] unabhängig von OUT1 / OUT2� [G-cF] unabhängig von OUT1 / OUT2 Messwert zwischen cFL und cFH; Messwert zwischen cFL und cFH; Display = rot Display = grün Farbumschaltung Display grün Farbumschaltung Display rot Messbereichsanfangswert Messbereichsendwert Unterer Grenzwert (unabhängig von der Ausgangsfunktion)
  • Seite 22: 10�2 Selbstdiagnose / Fehleranzeigen

    10.2 Selbstdiagnose / Fehleranzeigen Das Gerät verfügt über umfangreiche Möglichkeiten zur Selbstdiagnose� • Es überwacht sich selbsttätig während des Betriebs� • Warnungen und Fehlerzustände werden am Display angezeigt (auch bei aus- geschaltetem Display), zusätzlich sind diese über IO-Link verfügbar� keine Versorgungsspannung zu ►...
  • Seite 23: Technische Daten Und Maßzeichnung

    24,9 99,5 PN7092 1450 1445 PN7592 0,05 9,95 0,05 24,9 PN7093 PN7593 0,02 0,01 2,49 0,01 -0,9 -0,95 9,95 0,05 PN7094 -13,5 144,5 PN7594 -0,09 0,095 0,995 0,005 0,02 0,01 2,49 0,01 PN7096 36,2 PN7596 mbar 1000 14,5 0,05 14,45...
  • Seite 24: 11�2 Weitere Technische Daten

    SP1 / SP2 rP1 / rP2 ΔP mbar -980 1000 -990 -14,3 14,5 -14,4 14,4 PN7099 PN7599 inHG 29,6 -29,2 29,4 ΔP = Schrittweite 11.2 Weitere technische Daten Weitere technische Daten und Maßzeichnung unter www.ifm.com → „Neue Suche“ → Artikelnummer eingeben.
  • Seite 25: Werkseinstellung

    25% MEW* 23% MEW* 75% MEW* 73% MEW* 0,06 bAr / mbAr colr * = Eingestellt ist der angegebene Prozentwert vom Messbereichsendwert (MEW) des jeweiligen Sensors in bar / mbar (bei PN7xx9 der Prozentwert der Messspanne)� Weitere Informationen unter www�ifm�com...
